+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
211
24.2 Список задач конфигурации локального ARP
прокси
1. Включить/выключить функцию локального ARP прокси
Команда
Описание
Режим VLAN интерфейса
ip local proxy-arp
no ip local proxy-arp
Включить/выключить функцию локального
ARP прокси
24.3 Типовые примеры функции локального ARP
прокси

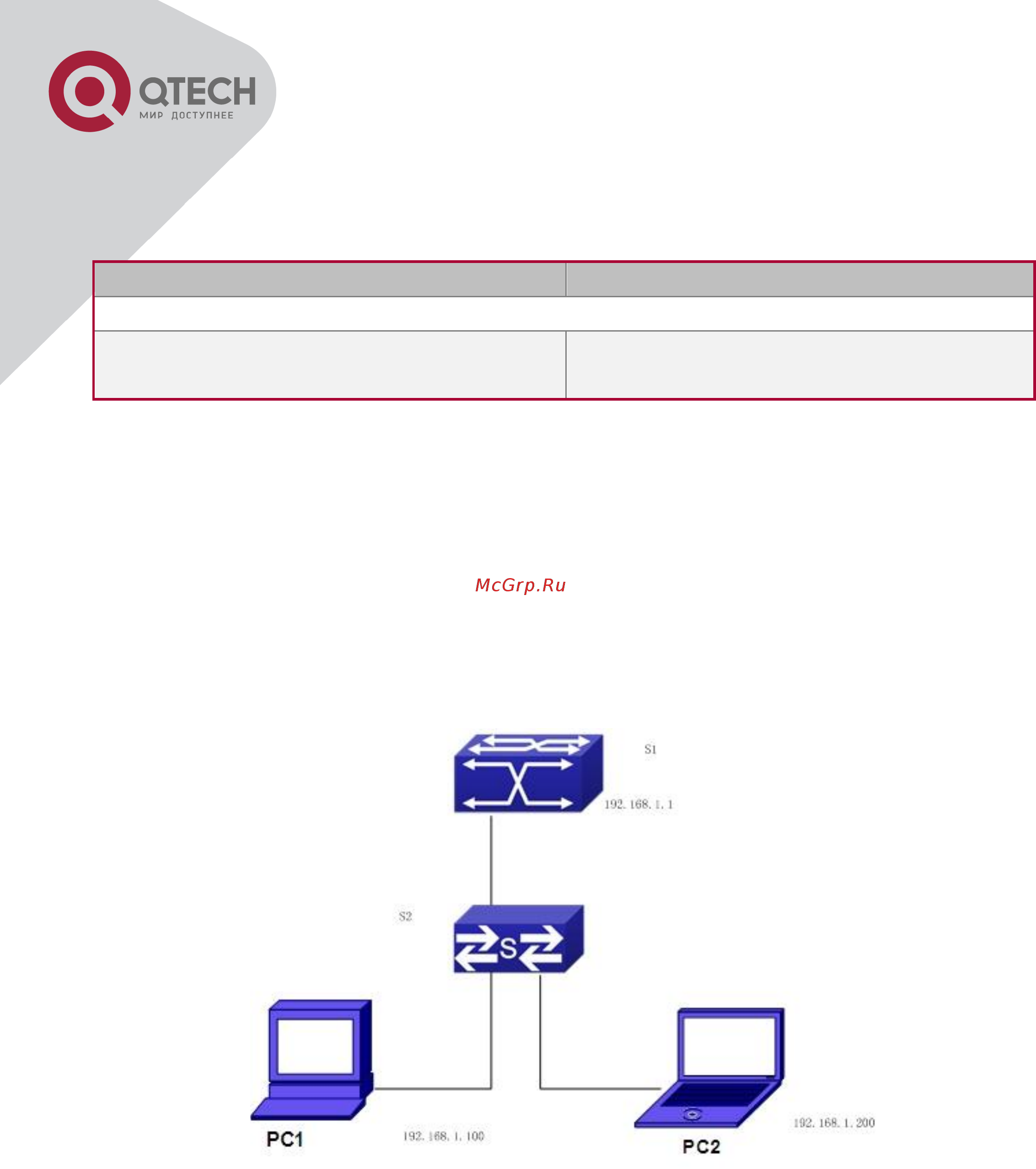

Как показано на рисунке, S1 это коммутатор 3-го уровня с поддержкой локального ARP
прокси, S2 – коммутатор доступа 2-го уровня, поддерживающий изоляцию интерфейсов.
В целях безопасности на S2 включена изоляция портов. Таким образом, все клиентские
порты на S2 изолированы друг от друга, все ARP сообщения передаются только через
S1. Если на S1 включен локальный ARP прокси, то все интерфейсы на S1 изолируют
ARP. Как результат, IP поток будет передаваться на 3-м уровне через S1, вместо S2.
Настройка следующая:
Switch(config)#interface vlan 1
Switch(Config-if-Vlan1)#ip address 192.168.1.1 255.255.255.0
Switch(Config-if-Vlan1)#ip local proxy-arp
Switch(Config-if-Vlan1)#exit
