Customer Service Provider Customer
CE
PE
802.1ah OAMPDU
802.3ah
Ethernet in
the First Mile

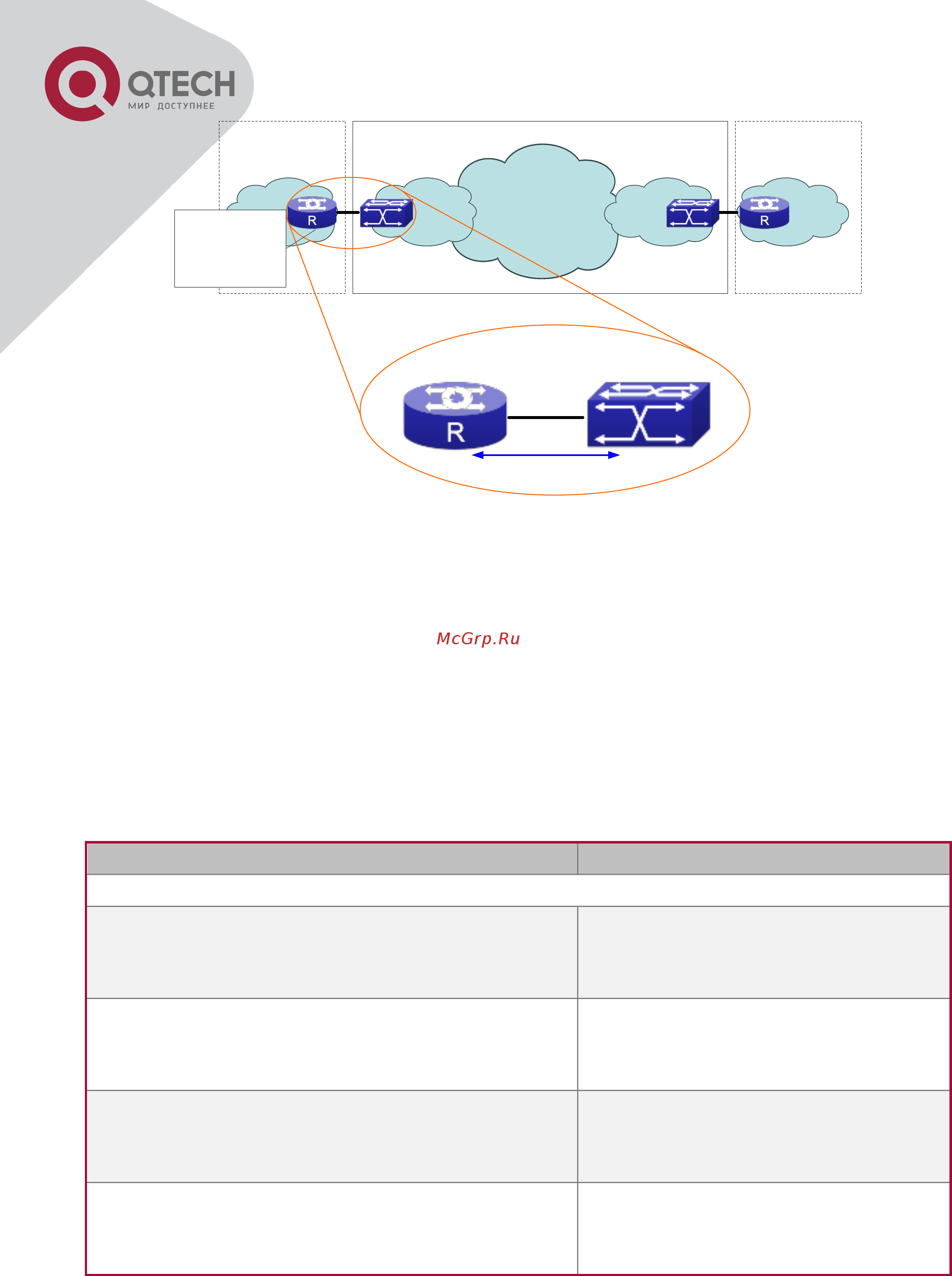

Типовое применение ОАМ топологии
12.2 Конфигурирование EFM ОАМ
1. Включение EFM OAM на порту;
2. Конфигурирование мониторинга соединения;
3. Конфигурирование обнаружения удаленных неисправностей;
4. Включение EFM OAM петли на порту;
Примечание: для этого нужно сперва включить OAM при глобально.
1. Включение EFM OAM на порту
Команда
Описание
Режим конфигурирования порта
ethernet-oam mode {active | passive}
Конфигурация режима работы EFM
OAM. По умолчанию режим -
активный.
ethernet-oam
no ethernet-oam
Включение EFM OAM на порту.
Команда NO выключает EFM OAM на
порту.
ethernet-oam period <seconds>
no ethernet-oam period
Конфигурация интервала передачи
пакетов OAMPDU. Команда NO
возвращает значение по умолчанию
ethernet-oam timeout <seconds>
no ethernet-oam timeout
Конфигурация таймаута для EFM
OAM соединения. Команда NO
возвращает значение по умолчанию
