+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
124
Коммутаторы А, В, С:
SwitchA (Config)#mac-vlan mac 00-1f-ce-11-22-33 vlan 100 priority 0
SwitchA (Config)#interface ethernet 1/0/1
SwitchA (Config-Ethernet1/0/1)# switchport mode hybrid
SwitchA (Config-Ethernet1/0/1)# switchport hybrid allowed vlan 100 untagged
SwitchB (Config)#mac-vlan mac 00-1f-ce-11-22-33 vlan 100 priority 0
SwitchB (Config)#exit
SwitchB#
SwitchC (Config)#mac-vlan mac 00-1f-ce-11-22-33 vlan 100 priority 0
SwitchC (Config)#exit
SwitchC#
13.5.4 Устранение неисправностей динамического VLANа

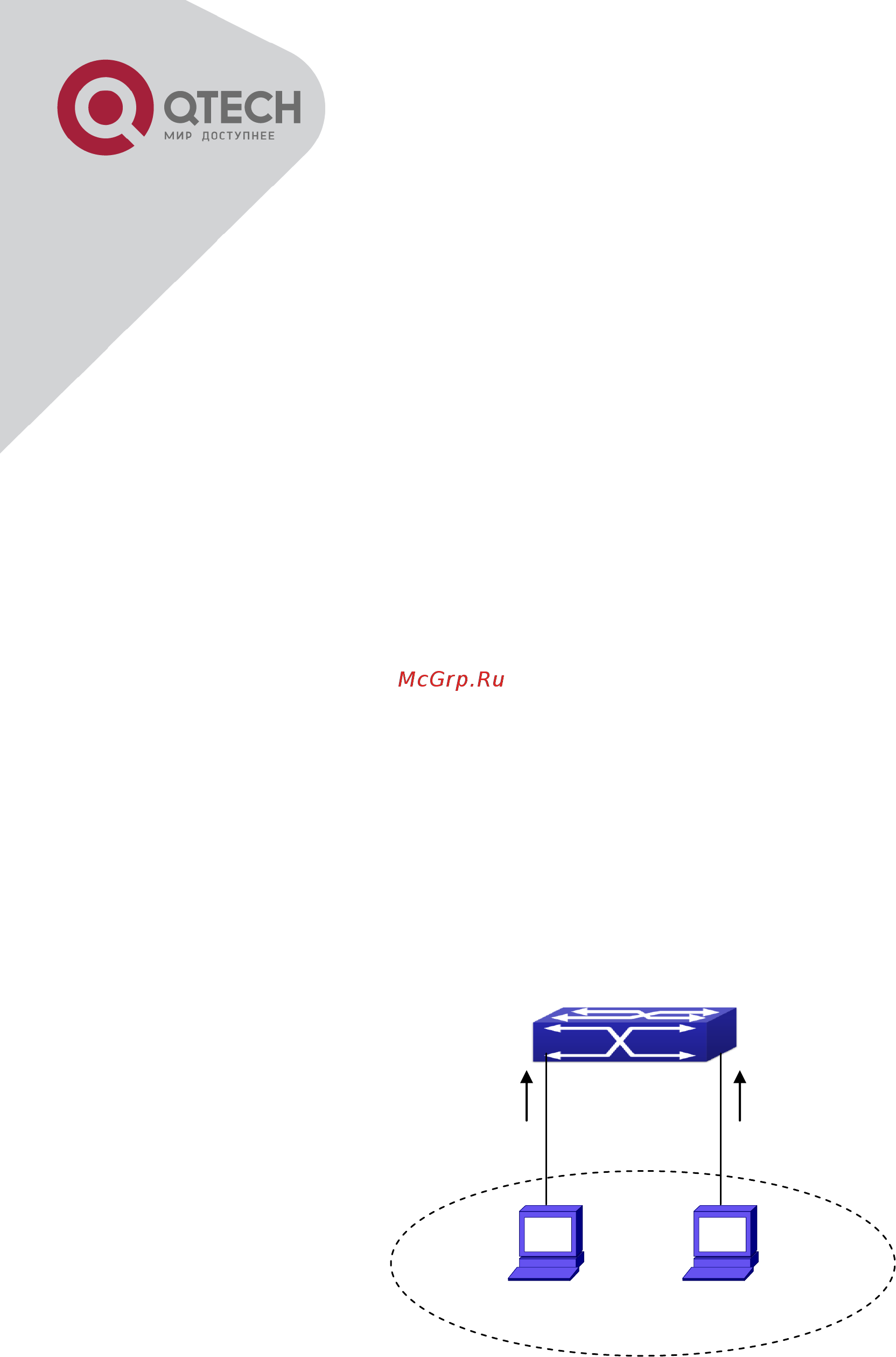

На коммутаторах со сконфигурированным динамическим VLANом, когда к ним
подключено несколько устройств (например, два компьютера), бывает, что первая
попытка соединения между ними не получается. Решение в данном случае такое – надо
дать возможность обоим устройствам успешно послать какие-либо пакеты в сеть
(например ICMP, командой ping), это позволит коммутатору запомнить их MAC адреса, и
тогда они смогут свободно связываться через динамический VLAN.
Устранение неисправностей динамического VLANа
Приоритеты динамического VLANа и входного фильтра VLANов для обработки пакетов
следующие: приоритет динамического VLANа выше, чем у входящего фильтра.
192.168.1.100/2
4
192.168.1.200/2
4
Ping 192.168.1.100
Ping 192.168.1.200
Dynamic VLAN
