+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
95
Глава 12 Конфигурация EFM OAM
12.1 Общие сведения о EFM OAM
Первоначально технология Ethernet разрабатывалась для локальных сетей, но длина
каналов и размеры сетей стремительно увеличивались, и теперь эта технология
применяется так же и на Metro и на глобальных сетях. Из-за отсутствия эффективного
механизма управления, что влияло на работу тенологии Ethernet в Метро и глобальных
сетях, стало жизненно необходимым применение OAM на Ethernet.
Существует четыре стандарта протоколов для Ethernet OAM: 802.3ah (EFM OAM),
802.3ag (CFM), E-LMI и Y.1731. EFM OAM и CFM определены международным комитетом
по стандартам (IEEE). EFM OAM работает на канальном уровне для корректного
обнаружения и управления каналом данных. Использование EFM OAM позволяет
повысить управляемость и упростить обслуживание Ethernet уровня для повышения
устойчивости работы сети. CFM используется для мониторинга общей сетевой связности
и локализации проблем на сетевом уровне. По сравнению с CFM стандарт Y.1731,
принятый международным телекоммуникационным союзом (ITU), более мощный.
Стандарт E-LMI , принятый MEF, применяется только к UNI. Так как вышеуказанные
протоколы могут использоваться для различных сетевых топологий и управления, между
ними существуют дополнительные соглашения.
EFM OAM (Ethernet in the First Mile Operation, Administration and Maintenance –
использование, администрирование и управление Ethernet на первой миле (имеется в
виду от клиента)) работает на канальном уровне сетевой модели OSI, реализуя
дополнительные функции через подуровень ОАМ, как показано на рисунке ниже:

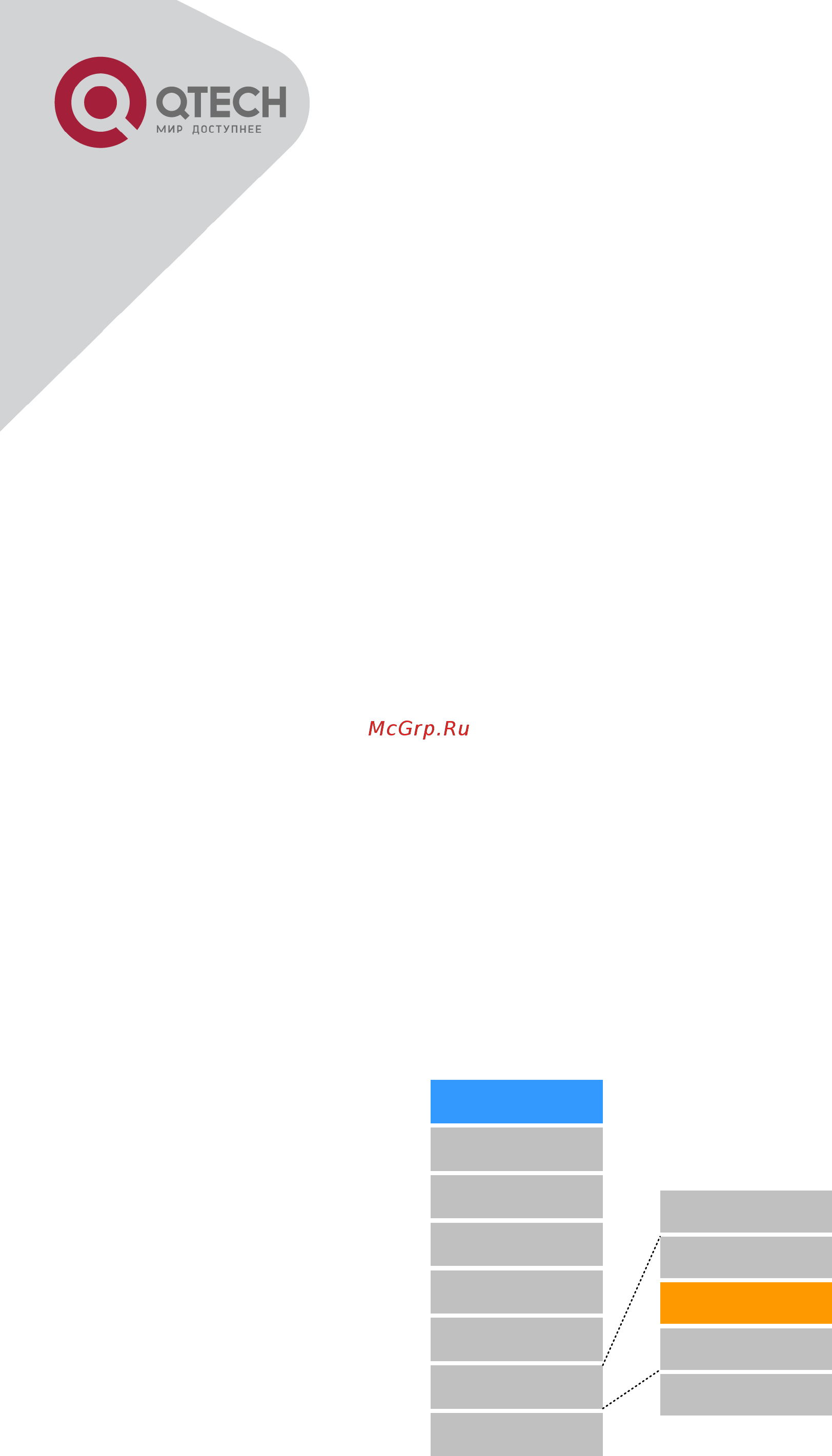

OSI Model
Application
Presentation
Session
Transport
Network
Data Link
Physical
Higher layers
LLC
OAM(Optional)
MAC
Physical Layer
LAN
CSMA/CD
Layers
Положение OAM в OSI модели сети
Пакеты данных OAM (OAMPDU) используют в качестве MAC адреса назначения 01-80-
c2-00-00-02 по протоколу. Скорость передачи не выше 10 пакетов в секунду.
