24
Қазақша (KZ)
2-кесте.
Айқ. Сипаттама Материал
301 JP сорғысы
305 Бак
Тот баспайтын болат
(EN 14305)
Ағымдық бөліктің
бөлшектері:
Бутилкаучук
Тот баспайтын болат
(EN 14305)
404 Бес-жүрістік клапан Жез
405 Тығын
406 Аралық қабат
407 Қысым релесі
Ағымдық бөліктің
бөлшектері: NBR
(бутадиен-нитрилдік
каучук)
Тот баспайтын болат
(EN 14305)
Жез
462 Манометр
JP PT-H қондырғысының құрылымы
462
404
406
320
301
321
306
309
406
407
405
TM072274

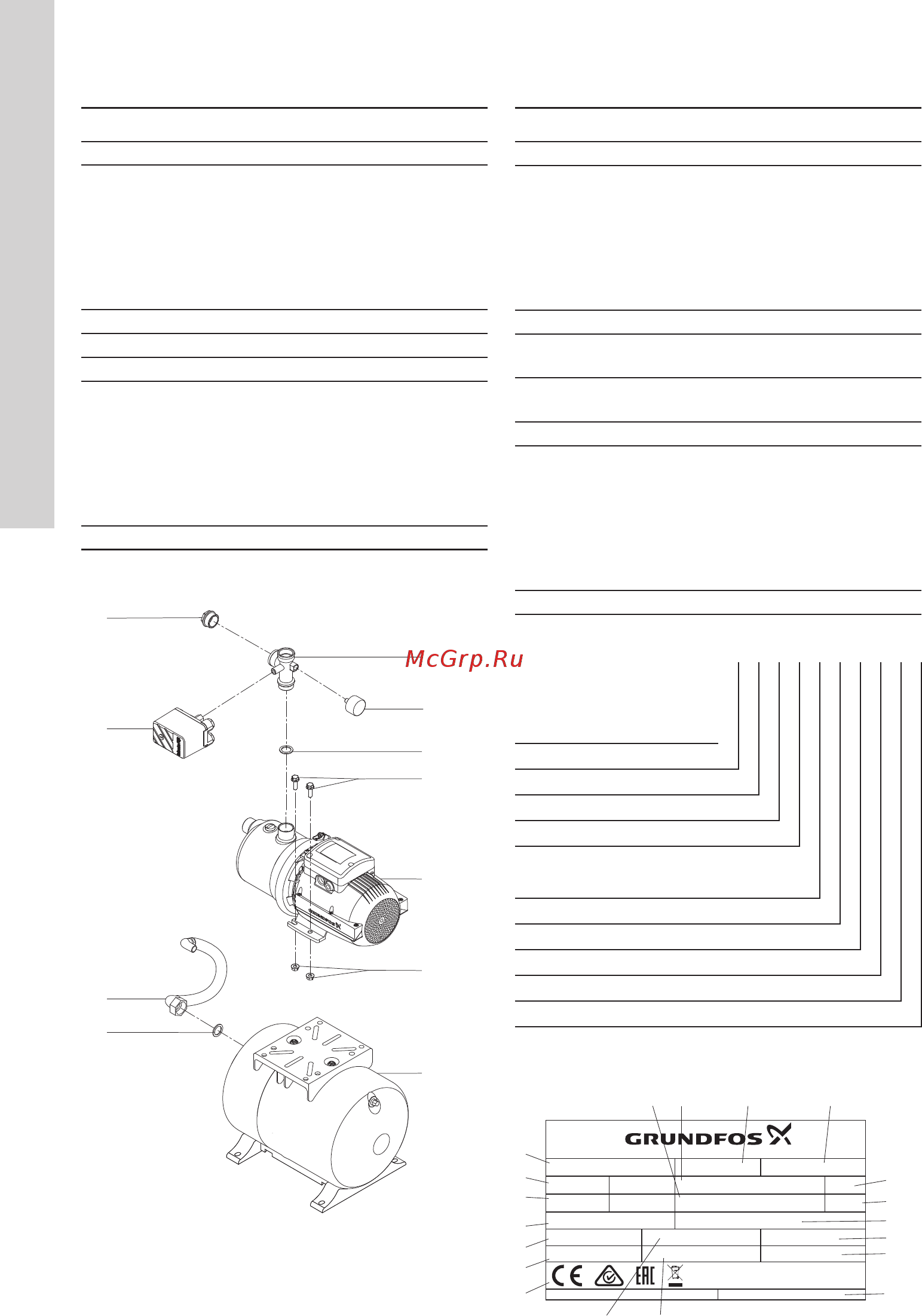

2-сур. JP PT-H қондырғысының құрылымы
3-кесте.
Айқ. Сипаттама Материал
301 JP сорғысы
306 Бак
Тот баспайтын болат
(EN 14305)
Ағымдық бөліктің
бөлшектері:
Бутилкаучук
Тот баспайтын болат
(EN 14305)
309 Құбыршек
404
Бес-жүрістік
клапан
Жез
405 Тығын
Тот баспайтын болат
(EN 14305)
406 Аралық қабат
407 Қысым релесі
Ағымдық бөліктің
бөлшектері:
NBR (бутадиен-нитрилдік
каучук)
Тот баспайтын болат
(EN 14305)
Жез
462 Манометр
Әдепкі белгі
Мысалы
JP
4
-47
PT
-H
1x230 V
50 Hz
1,5
SCHUKO
HU
Сорғы үлгісі
Максималды шығын [м
3/
с]
Максималды арын [м]
Арынды бактың болуы
Көлденең бак (Н)
Тік бак (V)
Кернеу [В]
Жиілік [Гц]
Кабель ұзындығы [м]
Істікше түрі
Тауар шыққан ел
JP және JP Booster фирмалық
тақтайшаларының мысалы
Type: JP 5-48 PT-H No: 99XXXXXX P4 1825
Qmin: 1.2 m
3
/h Qmax: 4.8 m
3
/h IP: 44
Hmin: 25 m
Hmax: 48.3 m
Class: F
n: 2800 min-1
25 µF / 250 V
~
pmax: 0.6/6 Mpa/bar
Tmax amb: 40 ˚C S1 / 55 ˚C S3
Tmax liquid: 40 ˚C S1 / 60 ˚C S3
Serial nr. XXXXXX
P1: 1.45 kW / 1.95 HP
P2: 1.36 kW / 1.49 HP
U: 1x230 V~ 50 Hz
Made in Hungary by Grundfos
2
3
4
5
6
7
8 9
10
13
12
11
14
15
16171819
I1/1: 7.6 A
1
DK - 8850 Bjerringbro Denmark
TM072531
3-сур. JP PT фирмалық тақтайшасы
