Қазақша (KZ)
Айқ. Сипаттама
6
Торлы сүзгі Қабылдағыш клапан міндетті
емес Ол PM қысым реттеуішімен JP
сорғыларын орнату үшін ұсынылған
7 5° бұрышы
8.3.2 Ұңғымадан су жинау
Аталған монтаждау мысалы РМ қысым
реттеуішімен JP сорғыларына қатысты болады,
ол сонымен бірге JP барлық орындалуларына да
қолданылады
6
1
7
2
4
3
3
5
TM072434

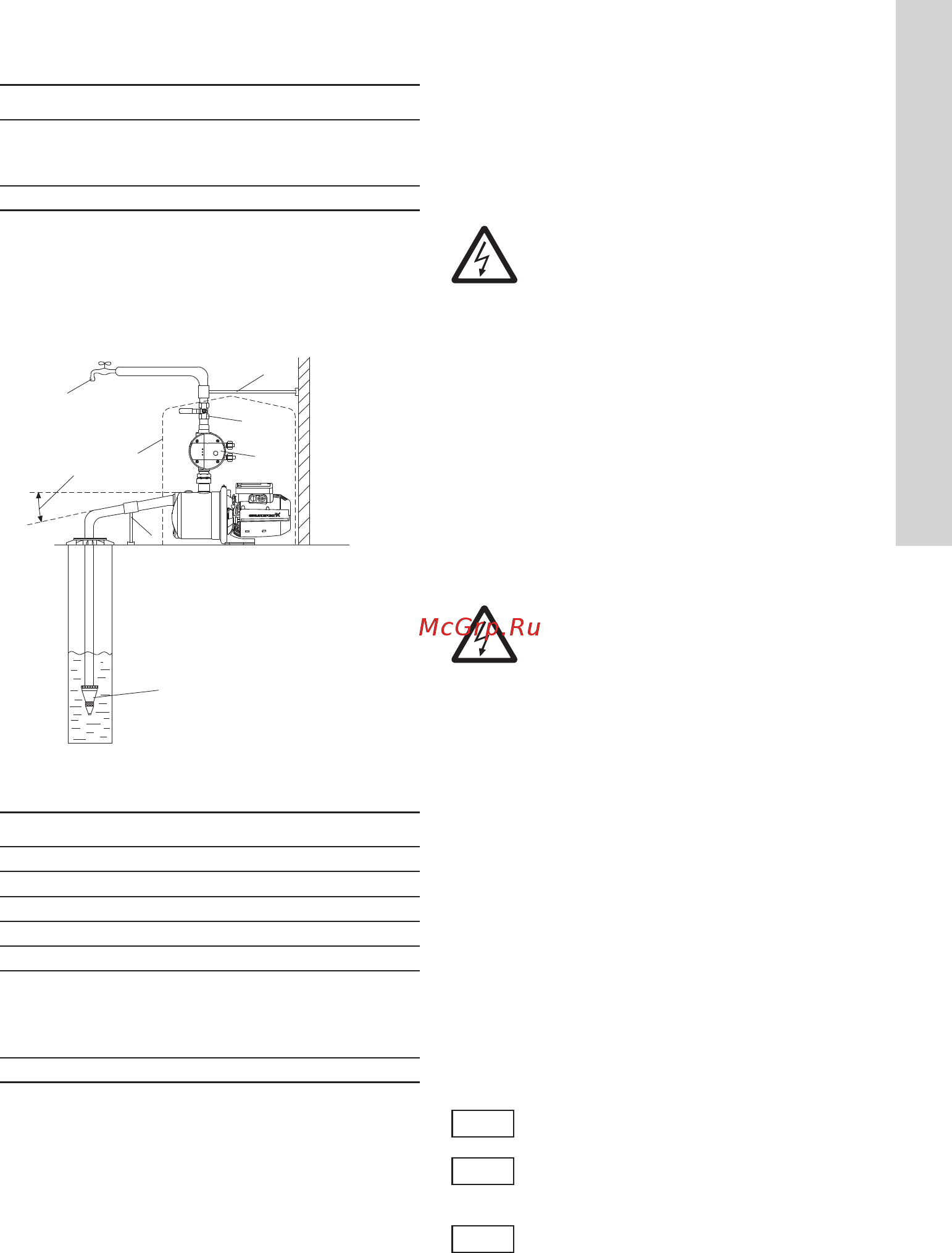

13-сур. Ұңғымадан су жинау
Айқ. Сипаттама
1 Су жинаудың ең жоғарғы нүктесі
2 Тиекті арматура
3 Құбырларға арналған тіреу
4 Pressure Manager қысым реттеуіші
5 5° бұрышы
6
Торлы сүзгісі бар қабылдағыш клапан
Қабылдағыш клапан міндетті емес Ол PM
қысым реттеуішімен JP сорғыларын
орнату үшін ұсынылған
7 Сорғы қақпағы
8.4 Жүйедегі максималды қысым
Сорғы орнатылатын жүйенің сорғының
максималды қысымына есептелгендігіне көз
жеткізіңіз
Кірістегі максималды қысым нақты жұмыс
нүктесіндегі арынға байланысты болады
Кірістегі қысым және арын сомасы жүйенің
максималды қысымынан аспауы керек
Сорғыны қорғау үшін сорғы кірісіндегі қысым
жүйенің максималды қысымынан асып кетпеуі
үшін сақтандырғыш клапанды орнату
ұсынылады
9. Электр жабдықтарының
қосылымы
Электр жабдығының қосылымы бойынша
қосымша мәліметтер Қысқаша нұсқаулықта(Quick
Guide) берілген
Ескерту
Электр жабдықты қосу жергілікті
нормалар мен ережелерге сай
орындалулары қажет.
Жұмыс кернеуі мен жиілігі фирмалық тақтайшада
көрсетілген (4.Бұйымтуралыжалпы
мәліметтер бөл қар) Электрлі қозғалтқыш
сипаттамаларының монтаждау орнында
қолданылатын электр қуат көзінің
параметрлеріне сай келетіндігіне көз жеткізіңіз
Ескерту
JP PT сорғы қондырғыларымен кез
келген жұмыстарды бастамас
бұрын, электр қуат көзінің
ажыратулы екеніне және оның
кездейсоқ іске қосылмайтындығына
көз жеткізіңіз.
Барлық полюстерді ажырату кезінде
ажыратқыштар түйіспелерінің
арасындағы ауа саңылауы 3 мм кем
болмауы керек (әрбір полюс үшін).
Сақтық шаралары ретінде сорғы
жерге тұйықталған розеткаға
қосылған болу тиіс.
Стационарлық қондырғыны < 30 мА
ажырату тоғымен бірге, тоқтың
жерге жайылуынан қорғаумен (ТЖЖ)
жабдықтау ұсынылады.
JP PT қондырғылары қызып кетуден кіріктірілген
қорғаныспен бір фазалы электрлі қозғалтқышпен
жабдықталған және қосымшы сыртқы қорғанысты
орнатуды талап етпейді Электрлі қозғалтқыш
қалыпты температураға дейін салқындағаннан
кейін автоматты түрде іске қосылады
10. Пайдалануға беру
Барлық бұйымдар дайындаушы зауытта
қабылдау-тапсыру сынақтарынан өтеді
Монтаждау орнында қосымша сынақтар талап
етілмейді
Назар
аударыңыз
Сорғыны оны жұмыс сұйықтығымен
толтыруға дейін іске қоспау керек.
Назар
аударыңыз
Сорғының келте құбырына кері
клапан орнату ұсынылады.
Назар
аударыңыз
Пайдалануға берудің алдында жүйені
таза сумен жуу және қондырғыдан
ықтимал ластануларды кетіру үшін
босату керек.
