73
Приложения
Приложение 1. / 1-қосымша. / 1-тиркеме. / Հավելված 1։
21
21a
49
31
91
92
13
16
25
25
20
11
11
94
93
56
26
190
190b
TM072372

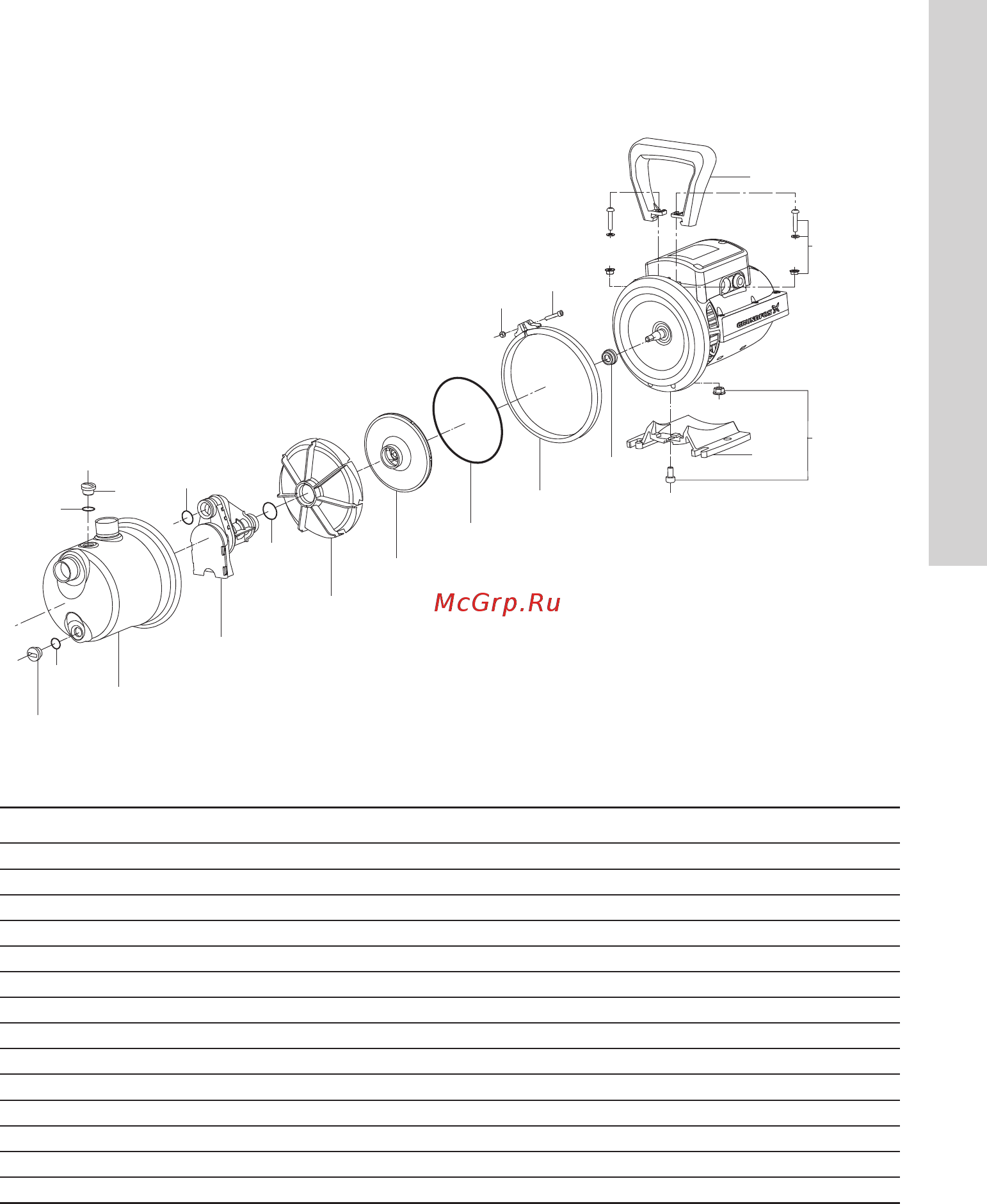

Рис. 15 Конструкция насоса JP
Поз. Компонент Материал
13 Кольцевое уплотнение NBR
16 Корпус насоса Нержавеющая сталь EN 14301, AISI 304
20 Диффузор Композит
21 Трубка Вентури Композит
21a Кольцевое уплотнение NBR
25 Пробка (заполнение) Композит
26 Пробка сливного отверстия Композит
31 Кольцевое уплотнение NBR
49 Рабочее колесо Композит
56 Плита-основание Алюминий
68 Ручка Композит
91 Уплотнение вала Графит с каучуком/керамикой + NBR + AISI 304 Тип BBVP
92 Кольцо корпуса насоса Нержавеющая сталь EN 14301, AISI 304
190 Ручка Композит
