27
Қазақша (KZ)
• Құбыр желілері қосылыстарын
саңылаусыздандыру үшін тығыздағыш таспаны
қолданыңыз
• Құбыр желілерін сорғының кіріс және шығыс
келте құбырларына қосыңыз Сорғыны құбыр
желісі үшін тіреу ретінде қолдануға рұқсат
етілмейді
Ажыратқыш кілтті немесе аналогтік құралдарды
қолданыңыз
• Егер сорғы сұйықтың деңгейінен жоғары
орнатылса, сорғыш құбыр желісіне қабылдағыш
клапан қажет болады (ұңғымалардан,
бактардан немесе резервуарлардан қайта
айдау үшін) Торлы сүзгісі бар қабылдағыш
клапан ұсынылады
• Егер сорғы жаңбыр суын немесе ұңғымалардан,
құдықтан суды қайта айдау үшін қолданылса,
құмнан, қиыршықтан немесе басқа да
жүзінділерден қорғау үшін сорғы кірісіне сүзгі
орнату ұсынылады
• Ауа қалталарының пайда болуына жол бермеу
үшін, сорғыш құбыр желісі сорғыға бағыт
бойынша жоғары біртіндеп 5° еңіске ие болуы
керек
TM064532

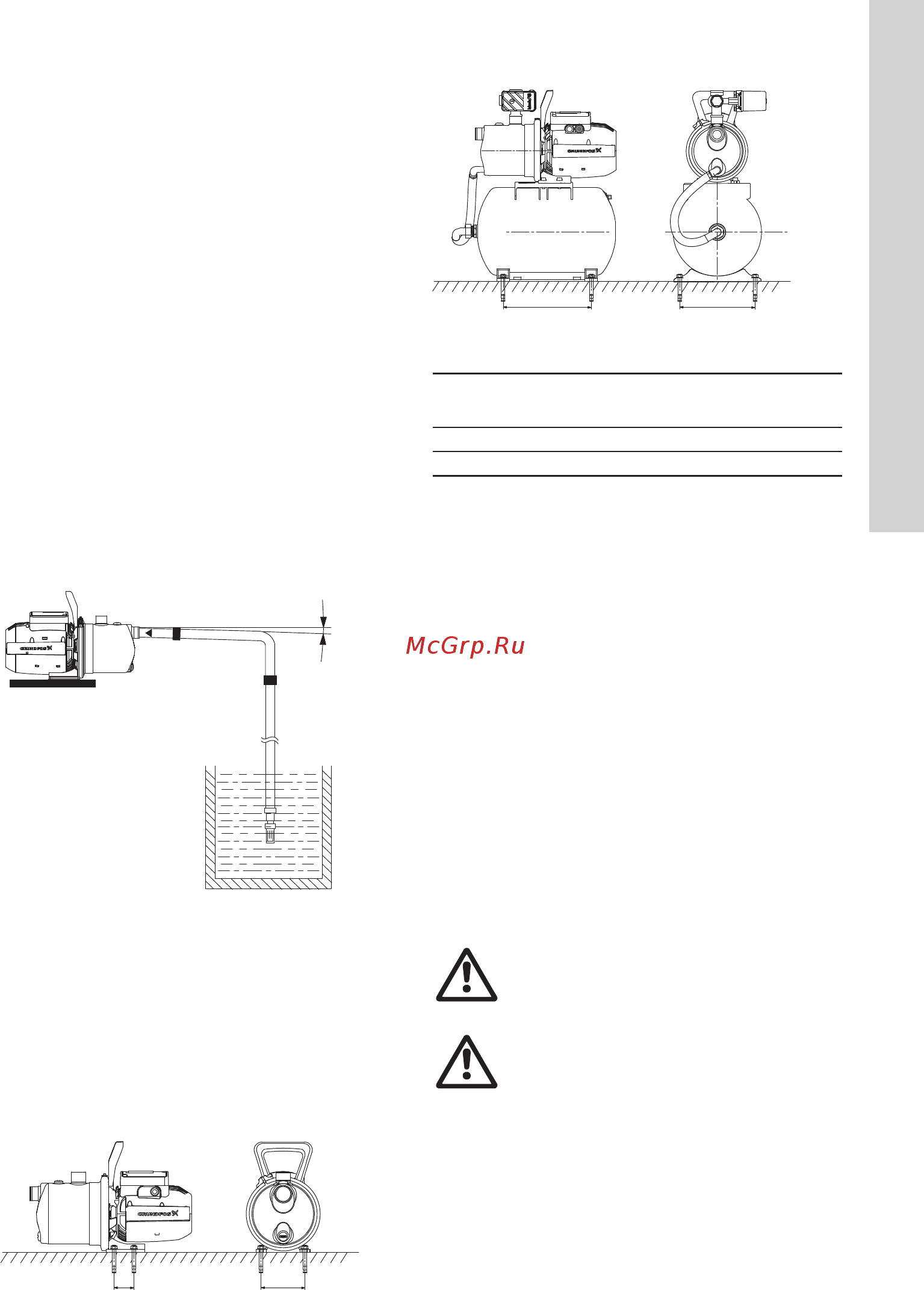

6-сур. Сорғыға бағыт бойынша жоғары еңіспен
сорғыш құбыр желісі
8.1 Пайдалану орнына сорғыны орнату
• Бұйымды ± 5° артық емес бұрышпен көлденең
күйде орнатыңыз Табан-тақта беттік жақпен
төмен орнатылған болуы керек
• Бұйым табан-тақтадағы саңылауларға
қойылған бұрандалардың көмегімен берік
көлденең іргетасқа бекітілген болуы керек
F G
TM072334
7-сур. JP сорғысының іртетасы
F G
TM072477
8-сур. JP PT-H қондырғысының іргетасы
JP сорғысы
[мм]
JP PT-H қондырғысы
[мм]
F 47 265
G 110 230
Келесі ережелерді сақтаңыз:
• Бұйымды оның компонеттерін салқындатумен
қамтамасыз ету үшін жақсы желдетілетін
бөлмелерге орнатыңыз
• Бұйымды оны байқау, оған техникалық және
сервистік қызмет көрсетуді орындау жеңіл
болатындай етіп орнатыңыз
• Бұйымды қайта айдалатын сұйықтықтың
орналасқан орнынан максималды жақын
орнату ұсынылады
• Жабдықты суық беттермен ықтимал
конденсатты бұру үшін дренаждық құбырдың
жанына немесе дренаждық құбыр желісімен
қосылған тұғырыққа орнату ұсынылады
8.2 Сорғыш және арынды құбыр
желілері
Сорғыш және арынды құбыр желілерінің
қосылымы кезінде келесідей сақтық шараларын
орындау қажет
Сорғыны құбыр желісі үшін тіреу
ретінде қолдануға рұқсат етілмейді.
Құбыр желісін сорғы маңына бекіту
үшін тіреуіштерді немесе басқа да
тіреулерді қолдану керек.
Құбырлардың ішкі диаметрі ешбір
жағдайда сорғының қосылым
диаметрінен кем болмауы керек.
• Құбыр желілері әсіресе сорғының сору жағында,
ауа тығындарының пайда болуларына жол
бермейтіндей етіп орнатылулары керек
• Төмен бағытталған конустық қабырғамен
эксцентрлі жалғастырғыштарды қолданыңыз
• Құбыр желісін мүмкін болғанша, тізелермен
қажетсіз бүгілулерге жол бермей, тура жүргізу
қажет Үйкелісте жоғалтуларды кеміту үшін, біз
стандартты дөңгелектеу радиусымен 90°
бұруды ұсынамыз
