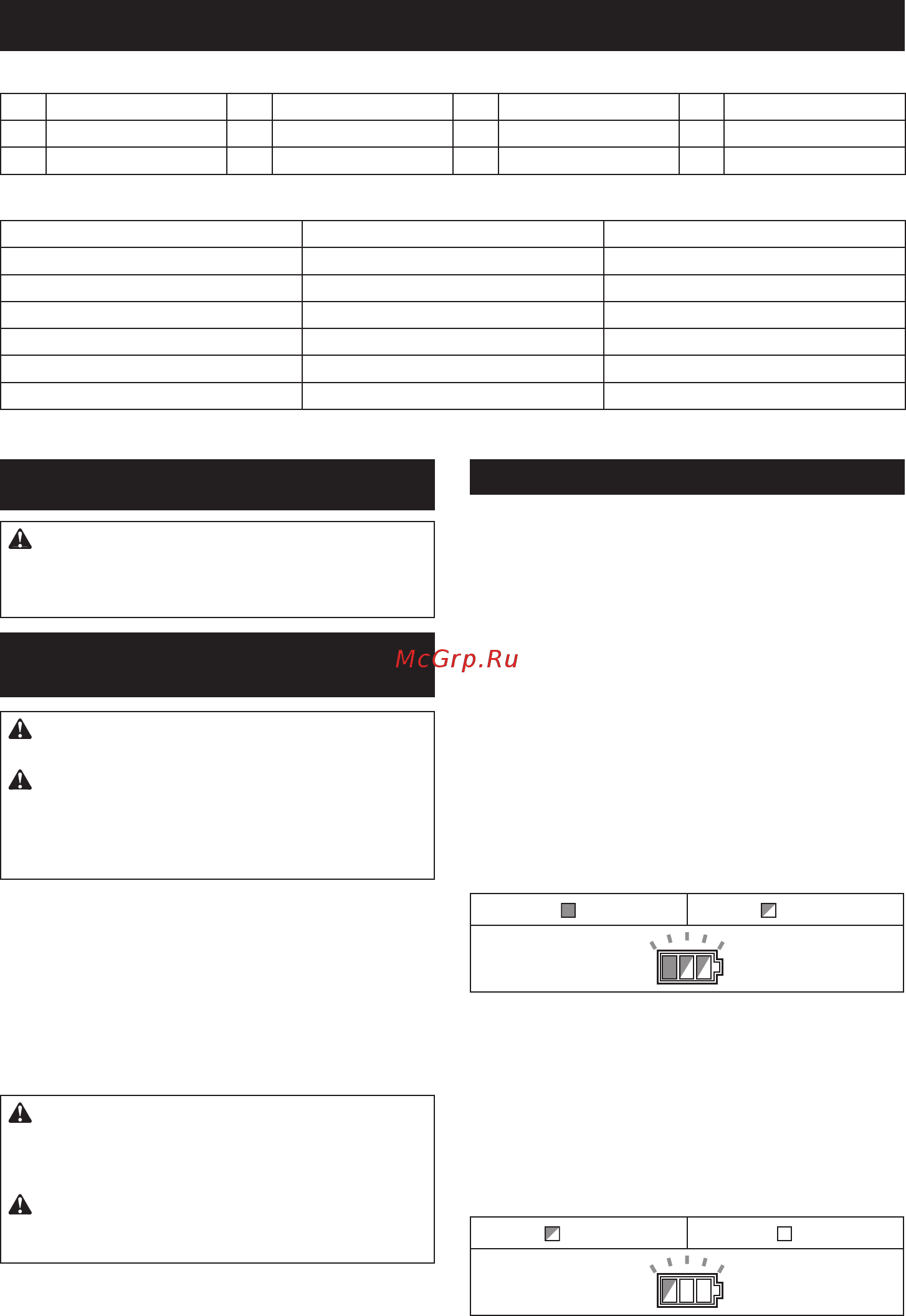

16 SVENSKA
BESKRIVNING AV DELAR
►Fig.1
1 Kapmatris H 2 Kapmatris R 3 Returratt 4 Handtag
5 Batterikassett 6 Skärhuvud 7 Balansstativ 8 Pump
9 Motor - - - - - -
Kapmatristyp
Typ Skärhuvud (kapmatris H) Skärstång (kapmatris R)
M8 M8H M8R
M10 M10H M10R
M12 M12H M12R
W5/16 W5/16H W5/16R
W3/8 W3/8H W3/8R
W1/2 W1/2H W1/2R
FUNKTIONSBESKRIVNING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
du justerar maskinen eller kontrollerar dess
funktioner.
Montera eller demontera
batterikassetten
FÖRSIKTIGT: Stäng alltid av maskinen innan
du monterar eller tar bort batterikassetten.
FÖRSIKTIGT: Håll stadigt i maskinen och
batterikassetten när du monterar eller tar bort
batterikassetten. I annat fall kan det leda till att de
glider ur dina händer och orsakar skada på maskinen
och batterikassetten samt personskada.
►Fig.2: 1. Röd indikator 2. Knapp 3. Batterikassett
Tabortbatterikassettengenomattskjutanerknap-
pen på kassettens framsida samtidigt som du drar ut
batterikassetten.
Sätt i batterikassetten genom att rikta in tungan på
batterikassettenmotspåretihöljetochskjutdenpå
plats. Tryck in batterikassetten ordentligt tills den låser
fast med ett klick. Om du kan se den röda indikatorn på
knappens ovansida är den inte låst ordentligt.
FÖRSIKTIGT: Sätt alltid i batterikassetten
helt tills den röda indikatorn inte längre syns.
I annat fall kan den oväntat falla ur maskinen och
skada dig eller någon annan.
FÖRSIKTIGT: Montera inte batterikassetten
med våld. Om kassetten inte lätt glider på plats är
den felinsatt.
Skyddssystem för maskinen/batteriet
Maskinen är utrustad med ett skyddssystem för maski-
nen-/batteriet. Detta system bryter automatiskt ström-
men till motorn för att förlänga maskinens och batteriets
livslängd. Maskinen stoppar automatiskt under använd-
ningen om maskinen eller batteriet hamnar i en av föl-
jandesituationer.Indikatorernatändsivissasituationer.
Överbelastningsskydd
Om maskinen/batteriet används på ett sätt som gör att det drar
onormalt mycket ström kan maskinen stoppa automatiskt. När
detta sker stänger du av maskinen och upphör med arbetet som
gjordeattdenöverbelastades.Startadärefteruppmaskinenigen.
Överhettningsskydd
När maskinen (eller batteriet) blir överhettad stannar den
av automatiskt och batteriindikatorn blinkar i cirka 60
sekunder. Låt maskinen svalna innan du startar den igen.
på Blinkar
Överurladdningsskydd
När batteriets kapacitet är låg stoppar maskinen automatiskt.
Om produkten inte fungerar trots att knapparna fungerar som
de ska tar du bort batterierna från maskinen och laddar dem.
Frigöra skyddslåset
Närskyddssystemetaktiveraseragångerlåsesmaski-
nen och batteriindikatorn visar nedanstående status.
Blinkar Av
I denna situation startar inte maskinen även om den slås av och
sedan på igen. För att frigöra skyddslåset tar du ur batteriet,
sätter det i batteriladdaren och väntar tills laddningen är klar.
