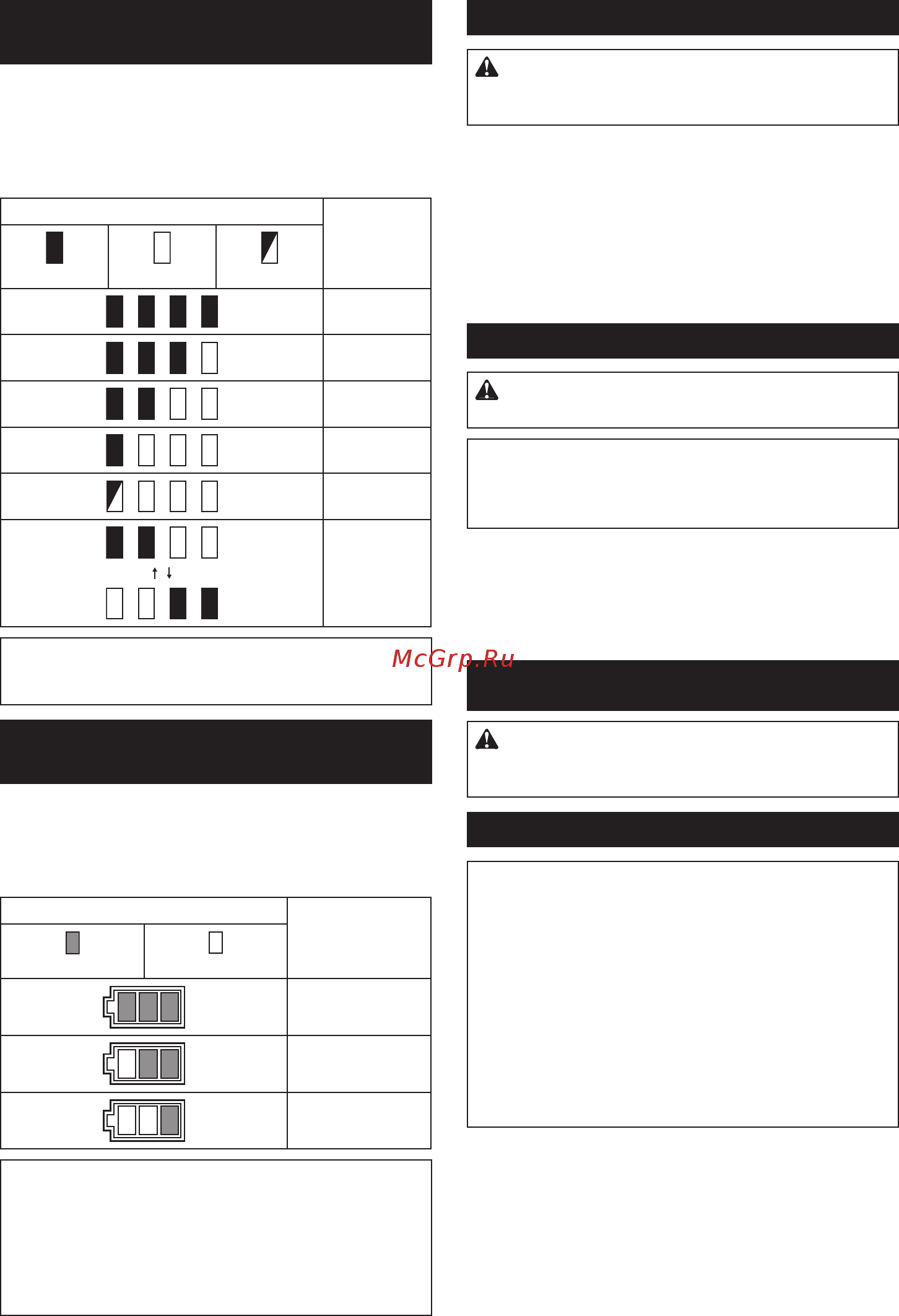

17 SVENSKA
Indikerar kvarvarande
batterikapacitet
Endast för batterikassetter med indikator
►Fig.3: 1. Indikatorlampor 2. Kontrollknapp
Tryck på kontrollknappen på batterikassetten för att se
kvarvarande batterikapacitet. Indikatorlamporna lyser i
ett par sekunder.
Indikatorlampor Kvarvarande
kapacitet
Upplyst Av Blinkar
75% till 100%
50% till 75%
25% till 50%
0% till 25%
Ladda
batteriet.
Batteriet kan
ha skadats.
OBS: Beroende på användningsförhållanden och den
omgivandetemperaturenkanindikationenskiljasig
lätt från den faktiska batterikapaciteten.
Indikerar kvarvarande
batterikapacitet
När avtryckaren aktiveras visar LED-skärmen kvarva-
rande batterikapacitet. Den kvarvarande batterikapaci-
teten visas som i nedanstående tabell.
►Fig.4: 1. Batteriindikator
Batteriindikatorstatus Kvarvarande
batterikapacitet
På
Av
50 % till 100 %
20 % till 50 %
0 % till 20 %
OBS: LED-skärmen släcks ungefär en minut efter det
att avtryckaren har släppts.
OBS: När LED-skärmen tänds och maskinen stannar
även om batterikassetten är laddad ska batterikas-
setten svalna helt. Om motorn fortsätter att vara låst,
sluta att använda maskinen och låt den repareras av
ett lokalt servicecenter för Makita.
Avtryckarens funktion
FÖRSIKTIGT:
Innan du monterar batterikassetten
i maskinen ska du alltid kontrollera att avtryckaren fung-
erar och återgår till läget ”OFF” när du släpper den.
Tryck in låsspärren från sida A för att låsa upp avtrycka-
ren. Tryck in låsspärren från sida B för att låsa avtrycka-
ren. Lås alltid avtryckaren när maskinen inte används.
Tryck in avtryckaren för att starta kapningen. Skärstången
rör sig mot skähuvudet. Om avtryckaren hålls intryckt
förs skärstången till fullt slagläge framåt. När avtryckaren
släpps återgår skärstången automatiskt till startläget.
►Fig.5: 1. Avtryckare 2. Låsspärr
Använda balansstativet
FÖRSIKTIGT: Ta alltid bort balansstativet vid
arbeten där gängstångskapen hålls för hand.
OBSERVERA:
Eftersom balansstativet är tillverkat
av gummi och endast avsett att fungera som ett stativ,
böj det inte genom att utsätta det för onödiga påfrest-
ningar.Detkanböjas,vilketkangöradetoanvändbart.
1. Monterabalansstativetpåoljeväxlarenslock.
2.
Placerabalansstativetsplanaytasådenärjämnmedmarken.
►Fig.6: 1.Lockoljeväxlare2. Balansstativ
MONTERING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan du
underhåller maskinen.
Ta bort och montera kapmatriser
OBSERVERA: Kontrollera alltid följande vid
byte av kapmatriser:
— Storleken på den gängade stången som ska
kapas stämmer med kapmatrisen. (Storleken
är ingraverad på kapmatrisen.)
— Kapmatris H och kapmatris R är monterade i
korrekt läge. Se till att montera kapmatris H
(exempel på ingravering W 3/8 H) på skärhu-
vudet och kapmatris R (exempel på ingrave-
ring W 3/8 R) på skärstången. Använd alltid
ett par kapmatriser.
Felaktig montering leder till brott av kapmatriser och maskin.
►Fig.7: 1. Skärhuvud 2. Insexbult 3. Kapmatris H
4. Gängbult 5. Kapmatris R 6. Skärstång
1. Ta bort insexbulten pch gängbulten från kapmatris
HochkapmatrisRmeddenmedföljandeinsexnyckeln.
2. Ta bort eventuell smuts eller skräp från kapmatri-
sernas monteringspunkter.
3. Väljettparkapmatrisersomstämmeristorlek
med gängstången och fäst kapmatris H på skärhuvudet
och kapmatris R på skärstången. Dra åt insexbulten och
gängbulten ordentligt när kapmatriserna är monterade.
