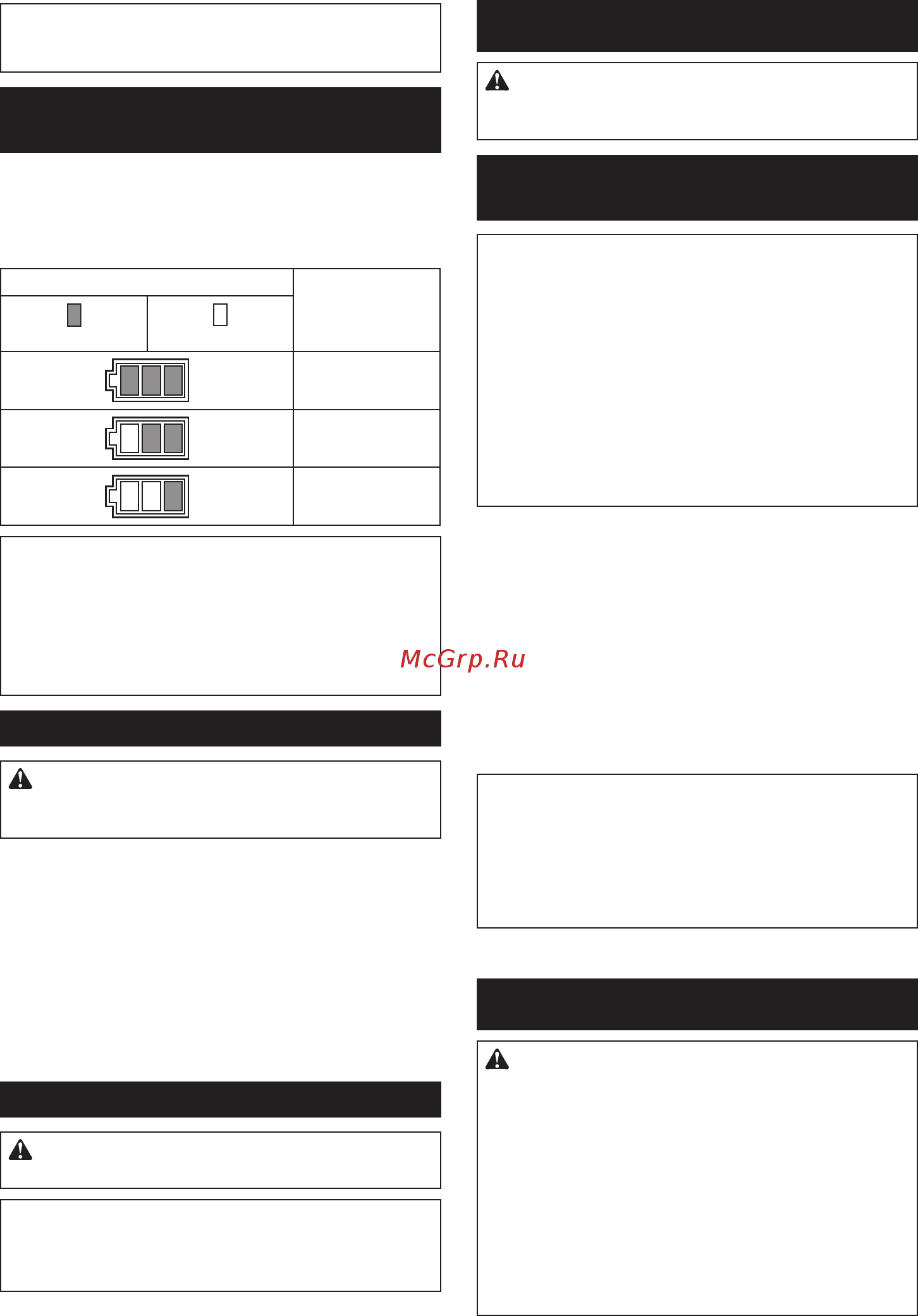

32 SUOMI
HUOMAA: Ilmoitettu varaustaso voi erota hieman
todellisesta varaustasosta sen mukaan, millaisissa
oloissajamissälämpötilassalaitettakäytetään.
Akun jäljellä olevan varaustason
ilmaisin
Kunliipaisinkytkintäpainetaan,akunjäljelläolevavara-
ustasonäkyyLED-näytössä.Akunjäljelläolevavaraus-
taso näkyy seuraavassa taulukossa esitetyllä tavalla.
►Kuva4: 1. Akun merkkivalo
Akun merkkivalon tila Akussa jäljellä
oleva varaus
Päällä
Pois päältä
50 % - 100 %
20 % - 50 %
0 % - 20 %
HUOMAA: LED-näyttö sammuu noin minuutin kulut-
tua liipaisinkytkimen vapauttamisesta.
HUOMAA:JosLED-näytönvalotsyttyvätjalaite
pysähtyy, vaikka akkupaketti on ladattu täyteen,
annaakkupaketinjäähtyätäysin.Jostilaeimuutu,
lopetakäyttöjavielaitekorjattavaksipaikalliseen
Makita-huoltoon.
Kytkimen käyttäminen
HUOMIO: Tarkista aina ennen akun kiinnittä-
mistä laitteeseen, että liipaisinkytkin toimii oikein
ja palaa OFF-asentoon, kun se vapautetaan.
Avaa liipaisinkytkimen lukitus painamalla lukitusvipua
puolelta A. Lukitse liipaisinkytkin painamalla lukitusvi-
pua puolelta B. Lukitse liipaisinkytkin aina, kun sitä ei
käytetä.
Käynnistä leikkuu painamalla liipaisinkytkintä.
Leikkuutankosiirtyyleikkuupäätäkohti.Kunjatkatlii-
paisinkytkimenpainamista,leikkuutankojatkaatäyteen
iskupituuteen. Kun vapautat liipaisinkytkimen, leikkuu-
tanko palautuu automaattisesti aloitusasentoon.
►Kuva5: 1. Liipaisinkytkin 2. Lukitusvipu
Tukijalustan käyttäminen
HUOMIO: Irrota tukijalusta aina, kun pidät
kierretankoleikkuria kädessä työskennellessäsi.
HUOMAUTUS: Tukijalusta on valmistettu
kumista ja se on tarkoitettu käytettäväksi vain
jalustana. Älä taivuta tai rasita sitä muutoin liialli-
sesti.Sevoitaittua,jolloinsitäeivoienääkäyttää.
1. Asennatukijalustasäkkikanteen.
2. Asetatukijalustantasainenpintasamansuuntai-
sesti maanpinnan kanssa.
►Kuva6: 1. Säkkikansi 2.Tukijalusta
KOKOONPANO
HUOMIO: Varmista aina ennen mitään työka-
lulle tehtäviä toimenpiteitä, että se on sammutettu
ja akku irrotettu.
Kierreleukojen irrottaminen ja
kiinnittäminen
HUOMAUTUS: Tarkista aina seuraavat seikat,
kun vaihdat kierreleukoja:
— Kierretangon koko vastaa kierreleuan kokoa.
(Kierreleukoihin on kaiverrettu niiden koko.)
— Kierreleuat H ja R on asennettu oikeaan
asentoon. Varmista, että kierreleuka H
(kaiverrusesimerkki W 3/8 H) on asennettu
leikkuupäähän ja kierreleuka R (kaiverruse-
simerkki W 3/8 R) leikkuutankoon. Käytä aina
kierreleukoja pareittain.
Virheellinenasennusvoijohtaakierreleukojenja
laitteen rikkoutumiseen.
►Kuva7: 1. Leikkuupää 2. Pääpultti 3. Kierreleuka
H 4. Tankopultti 5. Kierreleuka R
6. Leikkuutanko
1. IrrotapääpulttijatankopulttikierreleuoistaHjaR
mukana toimitettua kuusioavainta käyttämällä.
2. Puhdistakaikkilikajavierasaineskierreleuan
kiinnityskohdista.
3. Valitse kierretangon kokoa vastaava kierreleuka-
parijakiinnitäkierreleukaHleikkuupäähänjakierre-
leuka R leikkuutankoon. Kun kierreleuat on kiinnitetty,
kiristäpää-jatankopultittiukastikiinni.
HUOMAUTUS: Tiukasti kiinnitetyissä kierreleu-
oissa H ja R tulisi olla pientä välystä. Jos niissä
ei ole välystä, irrota kierreleuat ja puhdista kaikki
lika ja jäämät kierreleukojen kiinnityskohdista.
Leikkaaminen,kunkierreleuatHjaRonasennettu
likaisiintaitukkeutuneisiinkiinnityskohtiin,voijohtaa
kierreleukojenlohkeamiseentaivaurioitumiseen.
TYÖSKENTELY
VAROITUS: Seuraavan kaltaiset leikkaukset
voivat johtaa kierreleukojen tai muiden osien rik-
koutumiseen ja lentämiseen irti laitteesta. Se voi
johtaa onnettomuuksiin, joten tällaisia leikkauksia
tulee välttää.
— Leikkuukapasiteetin ylittävien materiaalien
leikkaaminen (katso TEKNISET TIEDOT).
— Kierretangon kokoa vastaamattomilla kierre-
leuoilla leikkaaminen.
— Muiden (pyöreiden tai neliskanttisten tai
muun muotoisen) materiaalien kuin kierre-
tankojen leikkaaminen.
