Jet Powermatic PWBS-14CS 1791216K-RU [10/38] Установка станка на тумбу
![Jet Powermatic PWBS-14CS 1791216K-RU [10/38] Установка станка на тумбу](/views2/1630173/page10/bga.png)
12
Шестигранные ключи – 3, 5, 6 мм
Крестовая отвертка
Угольник
Поверочная линейка
ПРИМЕЧАНИЕ: при необходимости
дополнительного разъяснения касательно
сборочных операций смотрите взрыв-схемы
узлов станка в конце данного руководства.
Открытые металлические поверхности
ленточнопильного станка, такие как стол, имеют
заводское защитное покрытие. Данное
покрытие следует удалить с помощью мягкой
ветоши, смоченной в растворителе. Для
удаления покрытия запрещается использовать
бензин, растворитель лака, ацетон и другие
легко испаряющиеся растворители. Не
используйте для удаления покрытия
абразивные материалы, так как они могут
поцарапать полированные металлические
поверхности.
ВАЖНО: перед сборкой ленточнопильный
станок необходимо отключить от источника
питания!

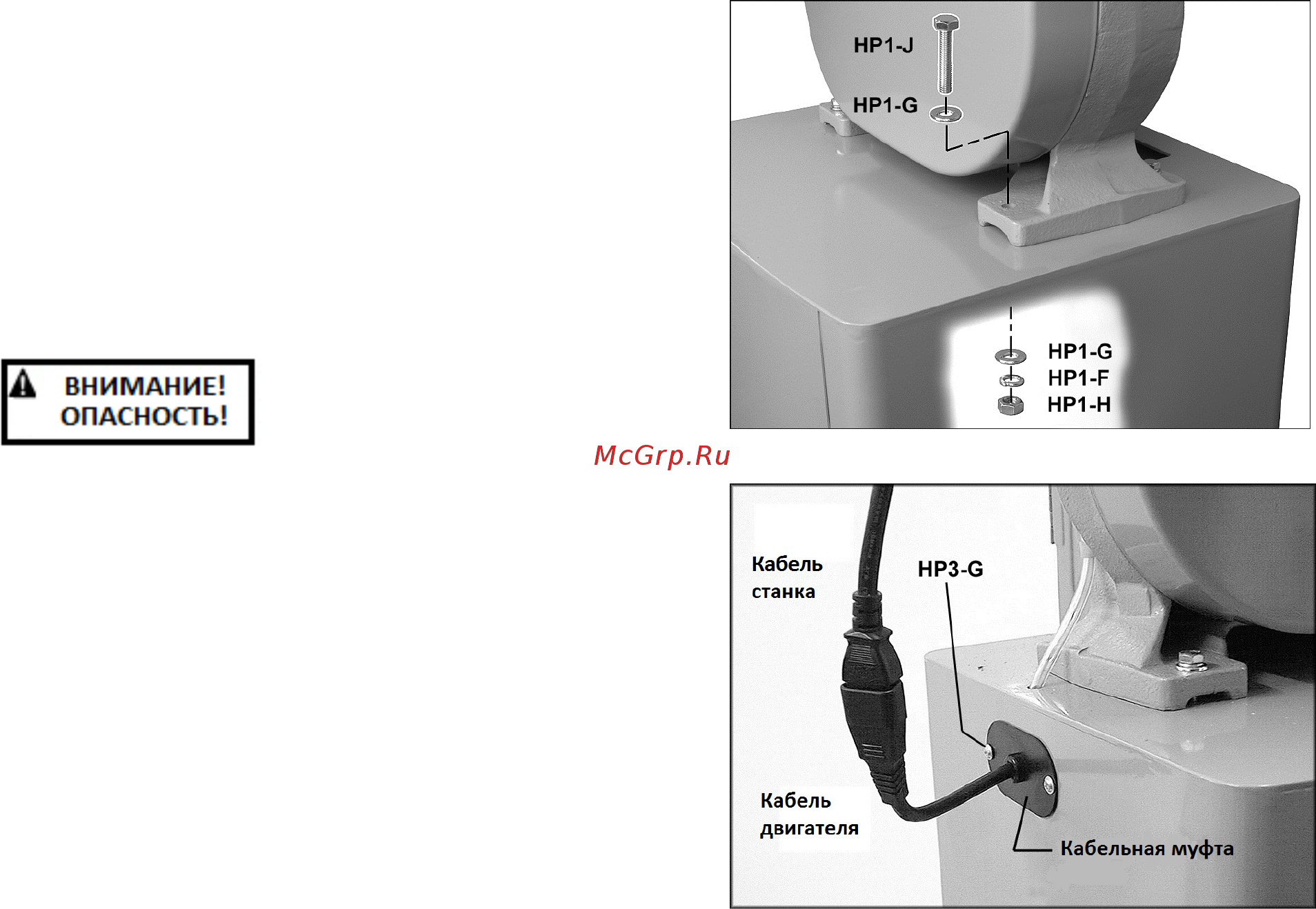

Установка станка на тумбу
См. Рис. 15 и 16.
1. Извлеките из тумбы незакрепленные
предметы.
2. Установите тумбу вертикально на ровную
поверхность. При необходимости для
большей устойчивости тумбу можно
прикрутить к полу через внутренние
отверстия в углах фиксирующими винтами.
При использовании передвижного
основания, заблокируйте его колеса перед
сборкой станка или работой на нем.
Станина
ленточнопильного
станка тяжелая!
Поднимайте станок с
осторожностью и придерживайте его до тех
пор, пока он не будет прочно установлен на
тумбу. Несоблюдение данного предписания
может стать причиной серьезных травм.
3. Воспользовавшись помощью еще одного
человека, извлеките ленточнопильный
станок из транспортировочного контейнера и
установите на тумбу. Убедитесь, что
передняя часть станка (с табличкой
Powermatic) обращена с ту же сторону, что и
передняя изогнутая сторона тумбы.
4. Выровняйте отверстия в основании станка с
отверстиями в верхней части тумбы.
Прикрутите основание станка к тумбе с
помощью четырех винтов с шестигранной
Рис. 15.
Рис. 16.
