13
головкой M8x40 (HP1-J), восьми плоских
шайб M8 (HP1-G), четырех контршайб M8
(HP1-F) и четырех шестигранных гаек M8
(HP1-H). Для затяжки воспользуйтесь 1/2”
гаечным ключом.
5. Проведите кабель двигателя и кабельную
муфту наружу через отверстие в тумбе, как
показано на Рис. 16. Прикрутите кабельную
муфту к тумбе двумя винтами с круглой
головкой M5x12 (HP3-G).
6. Подсоедините кабель станка к кабелю
двигателя (Рис. 16). В процессе сборки
запрещается подключать станок к
источнику питания.

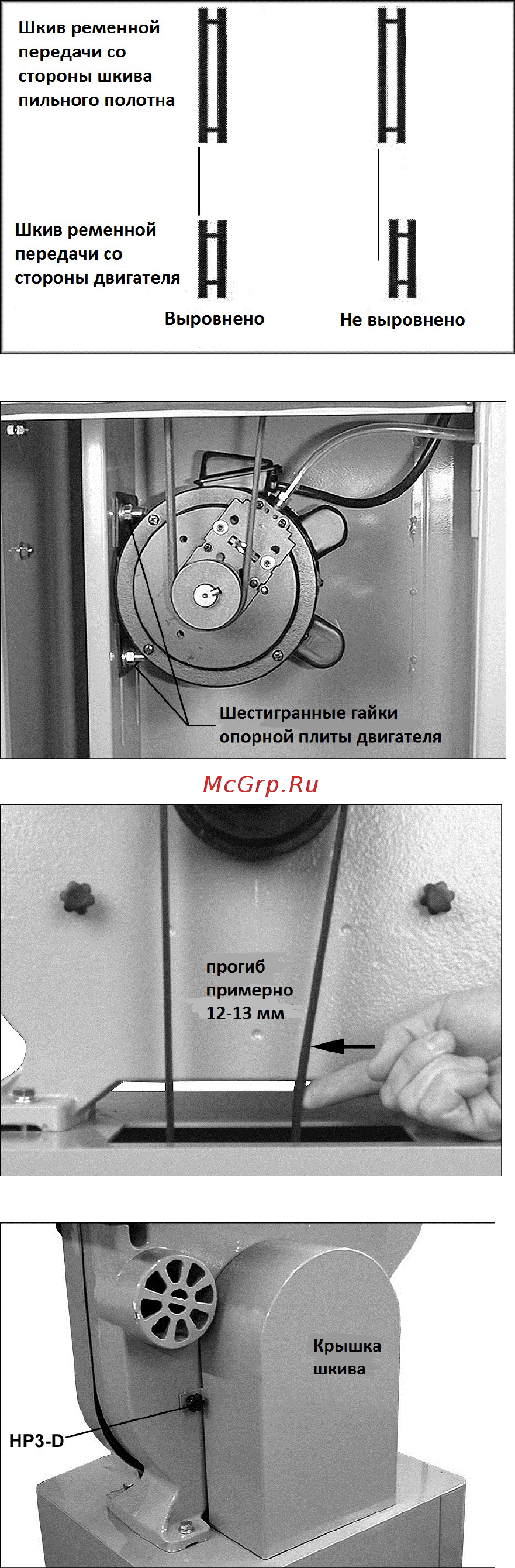

Установка приводного ремня
См. Рис. 17-20.
1. Шкивы ременной передачи были точно
выровнены между собой на заводе-
изготовителе. Однако, если в процессе
транспортировки станка эта регулировка
могла нарушиться, пользователю следует
проверить взаимное расположение шкивов.
Неправильно выровненные шкивы могут
стать причиной чрезмерного износа
приводных ремней.
2. Если шкивы не лежат в одной плоскости
(Рис. 17), ослабьте установочный винт на
одном из них и сместите шкив внутрь или
наружу до их полного выравнивания. Снова
затяните установочный винт.
3. Откройте нижнюю дверцу и с помощью 1/2”
гаечного ключа в равной степени ослабьте
четыре шестигранные гайки на плите
двигателя (см. Рис. 18). Поднимите
двигатель, чтобы обеспечить провисание
ремня для его установки.
4. Заведите ремень на оба шкива.
5. Натяните приводной ремень, опуская
двигатель. Для преодоления давления
приводного ремня и сохранения взаимного
выравнивания обоих шкивов на шкив со
стороны двигателя, возможно, придется
надавить сильнее.
6. Затяните четыре гайки на опорной плите
двигателя.
ПРИМЕЧАНИЕ: ремень натянут правильно,
если при надавливании на него пальцем
между шкивами он провисает
приблизительно на 12-13 мм (Рис. 19).
7. Закрутите две ручки крышки шкива (HP3-D) в
резьбовые отверстия с задней стороны
станка, как показано на Рис. 20. Опустите
крышку на ручки и затяните их.
Рис. 17.
Рис. 18.
Рис. 19.
Рис. 20.
