Jet Powermatic PWBS-14CS 1791216K-RU [6/38] Технические характеристики и особенности станка
![Jet Powermatic PWBS-14CS 1791216K-RU [6/38] Технические характеристики и особенности станка](/views2/1630173/page6/bg6.png)
6
Технические характеристики и особенности станка

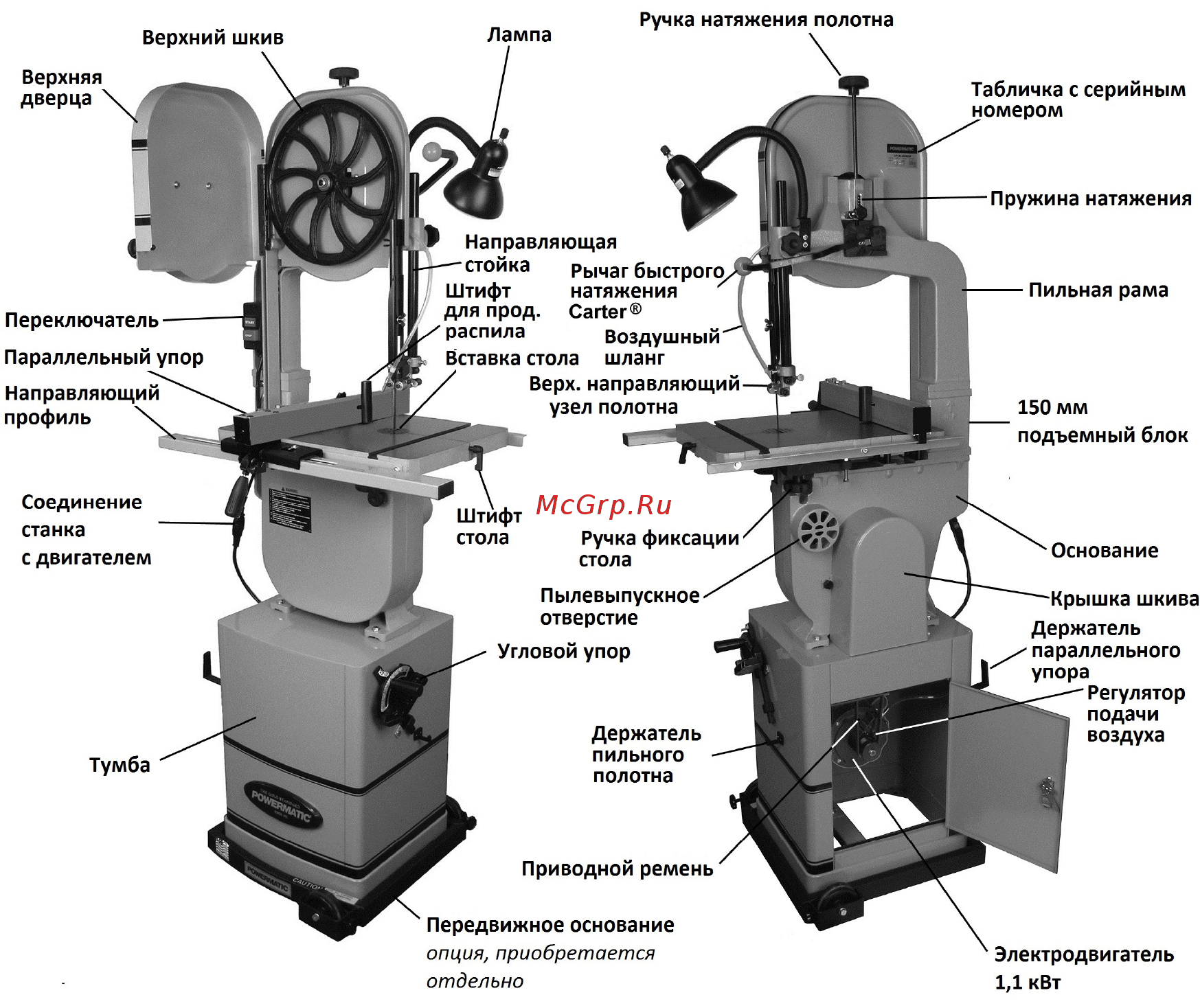

Рис. 1.
Модель ................................................................................................................................. PWBS-14CS
Артикул .............................................................................................................................. 1791216K-RU
Максимальная высота заготовки, (мм) .............................................................................................. 305
Максимальная ширина заготовки (просвет до рамы), (мм) .............................................................. 330
Минимальная ширина пильного полотна, (мм) ..................................................................................... 3
Максимальная ширина пильного полотна, (мм) ................................................................................. 20
Длина пильного полотна, (мм) ........................................................................................................ 2667
Размеры рабочего стола (ДхШ), (мм) ........................................................................................ 385х510
Скорость движения пильного полотна, (м/мин) ............................................................................... 765
Угол наклона рабочего стола, (град.) .................................................................... 45 вправо, 15 влево
Высота стола от пола, (мм) ............................................................................................................ 1118
Наружный диаметр вытяжного штуцера, (мм) ................................................................................. 100
Минимальная требуемая производительность вытяжной установки, (м
3
/ч) ................................... 595
Потребляемая (выходная) мощность .................................................................................. 1,8 (1,1) кВт
Габаритные размеры - станок и тумба в сборе (ДхШхВ), (мм) ....................................... 600х850х1950
Площадь основания тумбы (ДхШ), (мм) .................................................................................... 406х445
Вес, (кг)............................................................................................................................................... 120
Содержание
- Pwbs 14cs ленточнопильный станок 1
- Содержание 2
- Внимание 3
- Техника безопасности 3
- Введение 5
- Технические характеристики и особенности станка 6
- Инструкции по заземлению 7
- Распаковка 8
- Содержимое транспортировочного контейнера 8
- Установка и сборка 9
- Установка станка на тумбу 10
- Установка приводного ремня 11
- Установка поворотной опоры 12
- Установка рабочего стола 12
- Установка удлинения стола 12
- Выравнивание удлинения стола 13
- Установка задней направляющей 14
- Установка передней направляющей и параллельного упора 14
- Выравнивание упора с пильным полотном 15
- Регулировка зазора между упором и столом 15
- Проверка нулевой отметки 16
- Штифт для продольной распиловки 16
- Воздушная форсунка 17
- Крепление на тумбе 17
- Светильник 17
- Установка рычага быстрого натяжения пильного полотна 17
- Отвод пыли 18
- Подъемный блок 18
- Наклон стола 20
- Регулировка станка 20
- Выравнивание стола с пильным полотном 21
- Регулировка упора ограничителя для установки стола под углом 90 21
- Установка пильных полотен 22
- Натяжение полотна 23
- Ход полотна 24
- Верхние подшипниковые направляющие 25
- Направляющая стойка и верхнее защитное заграждение пильного полотна 25
- Нижние подшипниковые направляющие 26
- Угловой упор 27
- Общий порядок действий 28
- Работа на станке 28
- Техническое обслуживание 28
- Поперечный распил 29
- Продольная распиловка по толщине 29
- Продольный распил 29
- Смещение полотна 30
- Устранение неисправностей механические и электрические неполадки 31
- Устранение неисправностей технологические проблемы 33
- Дополнительные принадлежности 36
- Для распила по радиусу 37
- Изучите чертеж или опытный экземпляр детали или просто измерьте наименьший радиус который требуется выпилить и найдите его в мм на схеме ниже соответствующая кривая укажет на приблизительную ширину пильного полотна если искомый радиус находится между двумя кривыми выбирайте более широкое полотно 37
- Определитесь с материалом и толщиной заготовки в таблице приведены рекомендуемый шаг тип полотна и подача 37
- Расшифровка h крюк hook l низкий s скип skip m средний r стандарт regular h высокий пример 10 h m означает 10 зубьев на дюйм тип профиля крюк средний темп подачи 37
- Руководство по выбору пильной ленты 37
- Это метод следует использовать для начального выбора пильной ленты данные рекомендации могут корректироваться для удовлетворения требований выполняемых работ если не удается подобрать полотно со всеми необходимыми характеристиками возможно придется пойти на компромисс 37
- Подключение к электросети для станка pwbs 14cs 38
