Jet Powermatic PWBS-14CS 1791216K-RU [12/38] Установка поворотной опоры

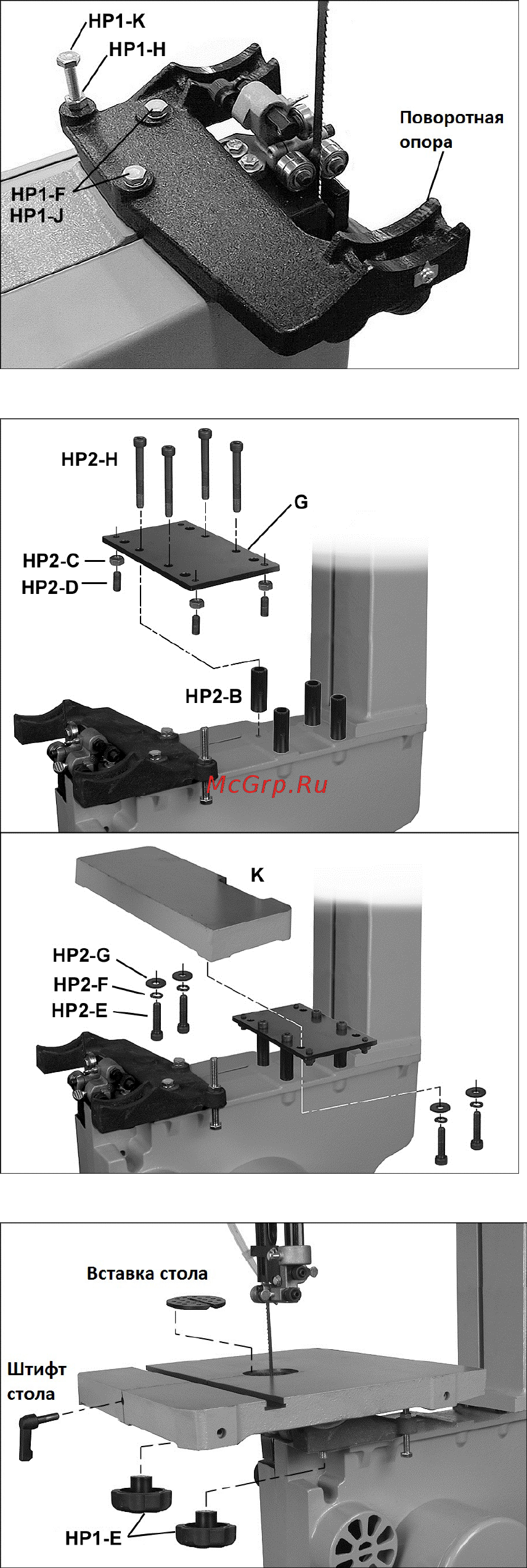

![Jet Powermatic PWBS-14CS 1791216K-RU [12/38] Установка поворотной опоры](/views2/1630173/page12/bgc.png)
14
Установка поворотной опоры
См. Рис. 21.
1. Для правильного размещения поворотной
опоры используйте два установочных
штифта на станине станка. Прикрутите
поворотную опору к станку двумя винтами с
шестигранной головкой M8x30 (HP1-J) и
двумя контршайбами M8 (HP1-F). Затяните
винты с помощью 1/2” гаечного ключа.
2. Закрутите гайку M8 (HP1-H) на винт с
шестигранной головкой M8x80 (HP1-K) и
вкрутите его в поворотную опору, как
показано на Рис. 21. Шестигранную гайку
затяните вручную; полностью она будет
затянута позднее при установке упора-
ограничителя для установки стола под углом
90°.
Установка удлинения стола
См. Рис. 22.
1. Закрутите шестигранные гайки M8 (HP2-C)
на каждый из четырех установочных винтов
M8x20 (HP2-D), затем закрутите эти винты в
четыре крайних отверстия на
выравнивающей планке (G), как показано на
рисунке.
2. Пока закрутите установочные винты вровень
с поверхностью планки. Позднее винты
будут регулироваться в ходе выравнивания.
3. Установите четыре проставки (HP2-B) над
отверстиями в станине станка и положите на
них выравнивающую планку, как показано на
рисунке. Выровняйте четыре центральных
отверстия планки с проставками и вставьте
четыре винта с внутренним шестигранником
M8x65 (HP2-H). Плотно притяните винты к
основанию через проставки с помощью 6 мм
шестигранного ключа.
4. Установите удлинение стола (K) над
выравнивающей планкой. В оставшиеся
отверстия планки и отверстия с нижней
стороны удлинения стола вставьте четыре
винта с внутренним шестигранником M6x25
(HP2-E), четыре контршайбы M6 (HP2-F) и
четыре плоские шайбы M6 (HP2-G). На
данном этапе затяните винты вручную.
Установка рабочего стола
См. Рис. 23.
1. Чтобы смонтировать рабочий стол,
извлеките штифт стола, вытягивая его
прямолинейно и, при необходимости,
прокручивая. Выньте вставку стола, надавив
на нее снизу.
Рис. 21.
Рис. 22.
Рис. 23.
