Weldy MINIWELDER GEO2 (154.880) [54/96] Nastavení

Nastavení

Jemné nastavení tlaku

Otáčejte seřizovacím šroubem (23) proti směru hodinových

ručiček, abyste snížili tlak na 30 % maximálního svařovacího

tlaku. Pro tenčí nebo měkčí materiály snižte tlak.

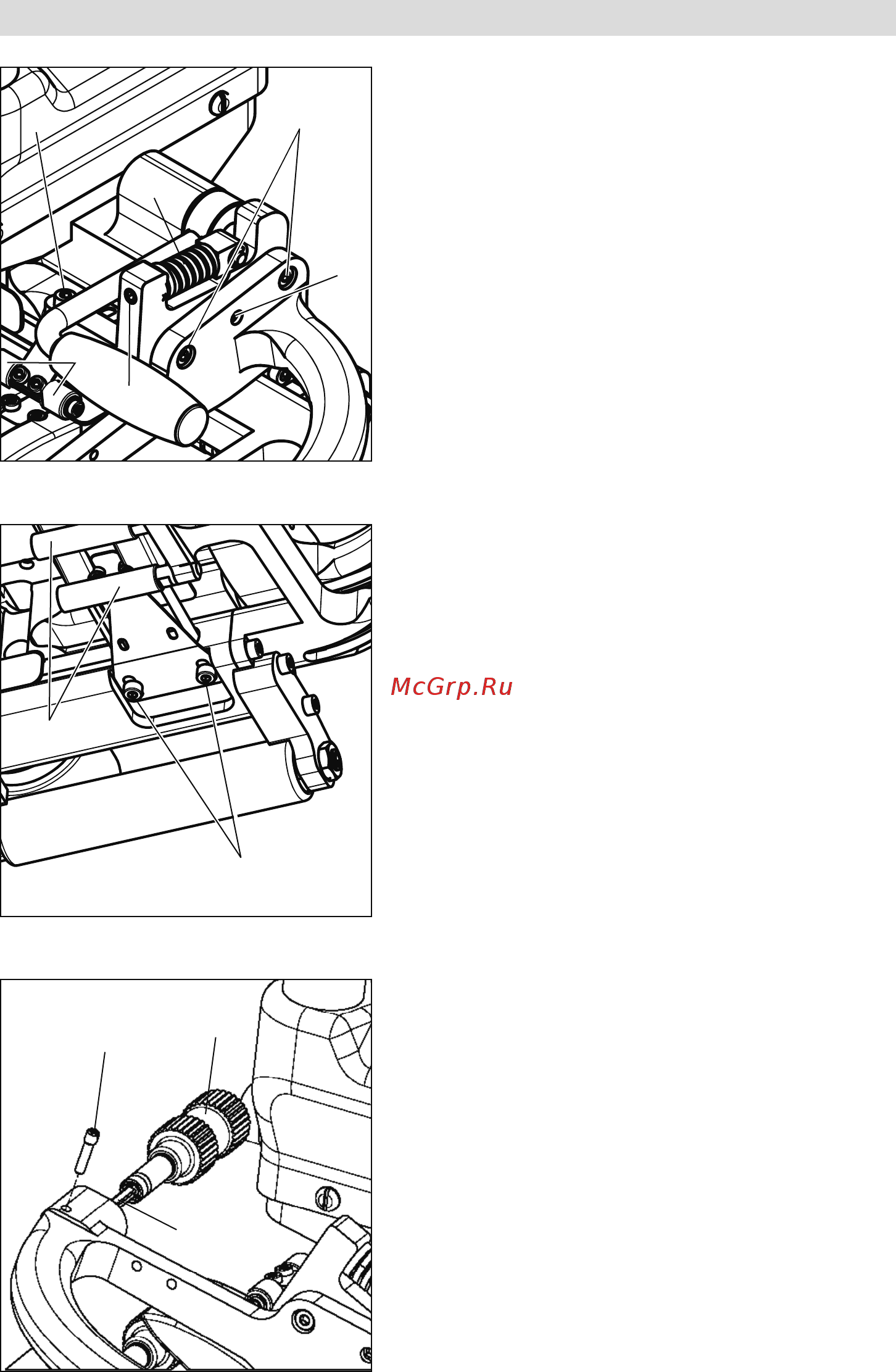

Vyrovnání přítlačného válečku (hnací válečky)

Povolte šroub (19). Otáčením šroubů (18) můžete nastavit

úhel horního přítlačného válečku. To nastaví polohu dolního

přítlačného válečku. Proveďte zkušební svar, abyste zkontrolo-

vali, zda je poloha správná. Tlak svaru by měl být stejný z levé

strany na pravou. Pozor na rovnoběžnost válečků v uvolněné

poloze. Pro HDPE > 0,5 mm je nutné seřízení. Utáhněte šroub

(19), abyste polohu zajistili.

Nastavení polohy klínu

Povolte šrouby (24). 2 kusy materiálu, který se má svářet,

umístěte mezi přítlačné válečky a zavřete napínací páku

(6). Lehkým tlakem vsuňte klín mezi oba materiály směrem k

přítlačným válečkům. Klín by měl být v pravém úhlu vůči přít-

lačným válečkům. Povolte šroub (24).

Přidržovací válečky (jen pro geo2)

Povolte šroub (21), 2 kusy materiálu, který se má svařovat,

umístěte mezi přítlačné válečky a spusťte dolů přidržovací

válečky. Zavřete napínací páku (6). Otáčením šroubu (20)

umístěte horní

přidržovací váleček (21) tak, že tam bude

lehký tlak na klín z horního i z dolního přidržovacího válečku

(25).

Pozor: Pro optimální výsledky svařování by měl materiál mít

během svařovacího procesu maximální kontakt s horní a s

dolní stranou klínu.

Výměna přítlačných válečků (8)

V závislosti na svařovaném materiálu zvolte správné přítlačné

válečky (8) ocelové nebo silikonové (je možná také kombinace

obou). Vyšroubujte pojistný šroub s čepem (26). Vyměňte

horní a/nebo dolní přítlačný váleček (8) a znovu vložte pojist-

ný šroub s čepem (26).

Pozor:

Čtverhranný konec pružného drátu (27) musí být vložen opa-

trně.

Před nastavením komponentů odpojte zástrčku z napájecího

zdroje.
