28
2
• Eemaldage pakkemasina käepidemelt (6) tihvt (7) ja
stoppervedru (8).
• Lükake pakkemasina käepide (8) alla läbi pakkemasina
katte ja raami ülemiste nurgikute aukude.
• Lükake tihvt (6) läbi pakkemasina käepideme all oleva augu
tagasi ja lükake stoppervedru (7) läbi tihvti otsas oleva augu
kuni see paika lukustub.

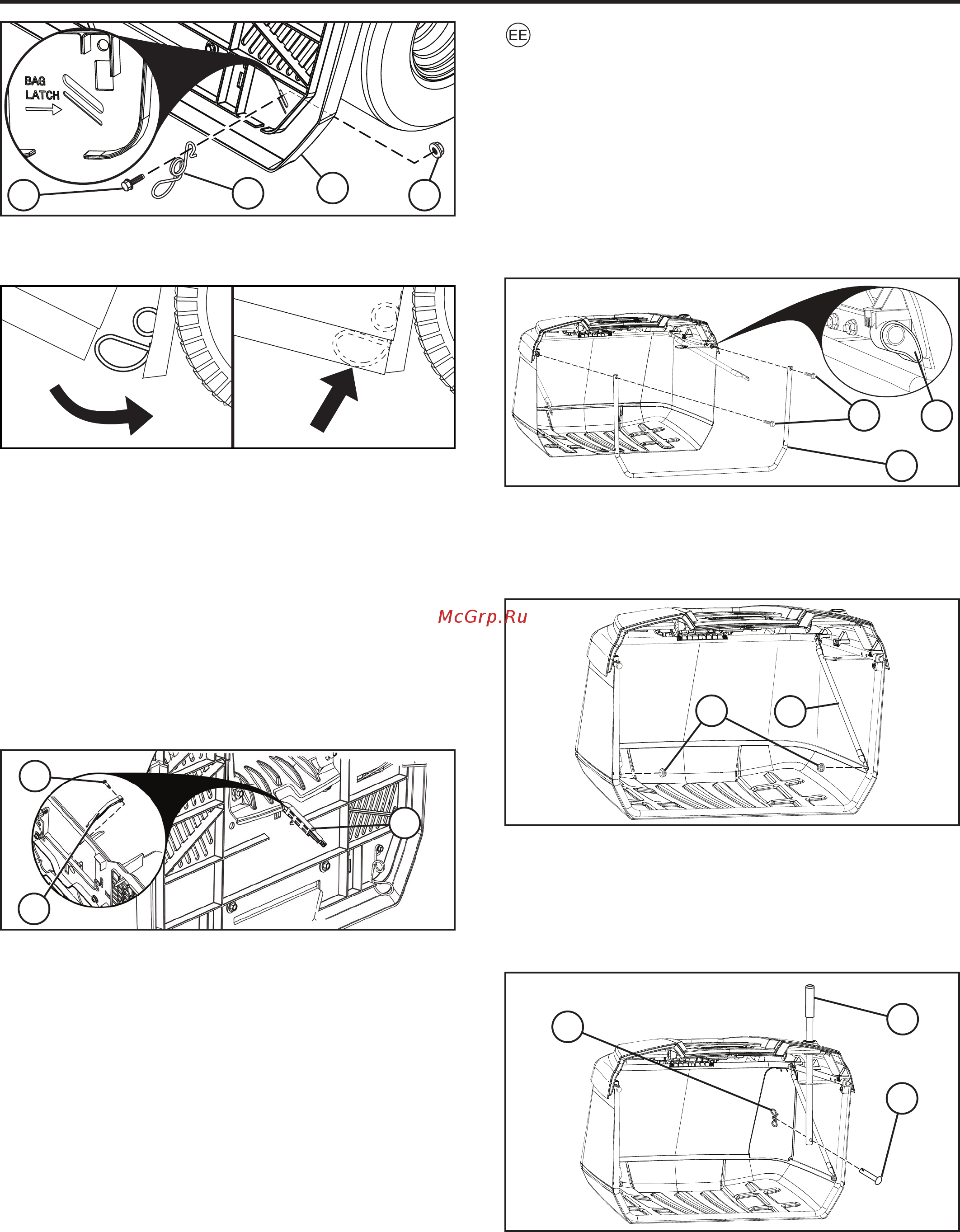

KOGUJA KOKKUPANEMINE
• Voltige kott lahti ja asetage õiget pidi.
• Lükake pakkemasina raam (1) üles läbi mõlemal küljel asu-
vate kangast aasade.
• Suruge pakkemasina eesmise raami alumine osa (1) õna-
russe pakkemasina põhja esiosas.
• Lükake koti lõpus olevad aasad (2) pakkemasina ülemise
raami torudele.
• Eemaldage ülemise raami esiosast kaks (1/4”-20 x 1.15”)
kuuskant polti (3).
• Pange kaks (1/4”-20 x 1.15”) kuusnurkpolti (3) läbi eesmise
raami ülemise osa tagasi ja keerake pakkemasina ülemise
raami torus olevatesse mutritesse.
• Eemaldage alumise eesmise raami küljest (1/4”-20) kontra-
mutrid (4).
• Keerake lahti ristlatid (5) ja kinnitage poldid eesmise raami
alumistesse nurkadesse.
• Keerake (1/4”-20) kontramutrid (4) uuesti kinni.
3
2
1
• Дно узла травосборника должно касаться петлевого
конца защелки для обеспечения надежной фиксации в
закрытом состоянии.
2
1
3 4
ПРИМЕЧАНИЕ: если выполнена регулировка высоты узла
сборника, может потребоваться отрегулировать высоту
пружины сборника, чтобы обеспечить его надежное закрытие.
Для осуществления регулировки ослабьте гайку (4) настолько,
чтобы пружинная защелка сборника смогла перемещаться.
Переместите пружинную защелку сборника вверх или вниз по
мере необходимости, убедившись в том, что узел сборника
будет надежно закрыт. Снова прочно затяните гайку.
8
7
6
5
4
1
3
2
РЕГУЛИРОВКА РУКОЯТКИ/ЗАСЛОНКИ ЗАПОЛНЕНИЯ СБ-
ОРНИКА
Сместите полное расширение сборника в нужное положение (3).
• Если трава тяжелая/влажная, полностью задвиньте рас-
ширение.
• Если трава легкая/сухая, полностью выдвиньте расши-
рение.
УСТАНОВКА РЫЧАГА / УДЛИНИТЕЛЯ СБОРНИКА
Перед установкой или регулировкой заглушите двигатель
трактора и поставьте его на стояночный тормоз.
• Снимите центральный желоб. (См.
главу “Съем централь-
ного желоба” в разделе 6 данного руководства.)
• Снимите болт (1). Поместите рычаг (2) в паз и установите
обратно болт (1). При необходимости отрегулируйте.
