90
6
Замена приводного ремня
СНЯТИЕ
1. Поставьте трактор на стоянку на ровной поверхности.
Включите стояночный тормоз.
ОСТОРОЖНО! Перед выполнением работ на тракторе
убедитесь, что ключ зажигания вынут.
2. Снимите блок травосборника.
3. Снимите центральный выпускной желоб, как описано
выше.
4. Снимите узел резки, как описано выше.
5. Сзади трактора работайте через задний щиток, снимите

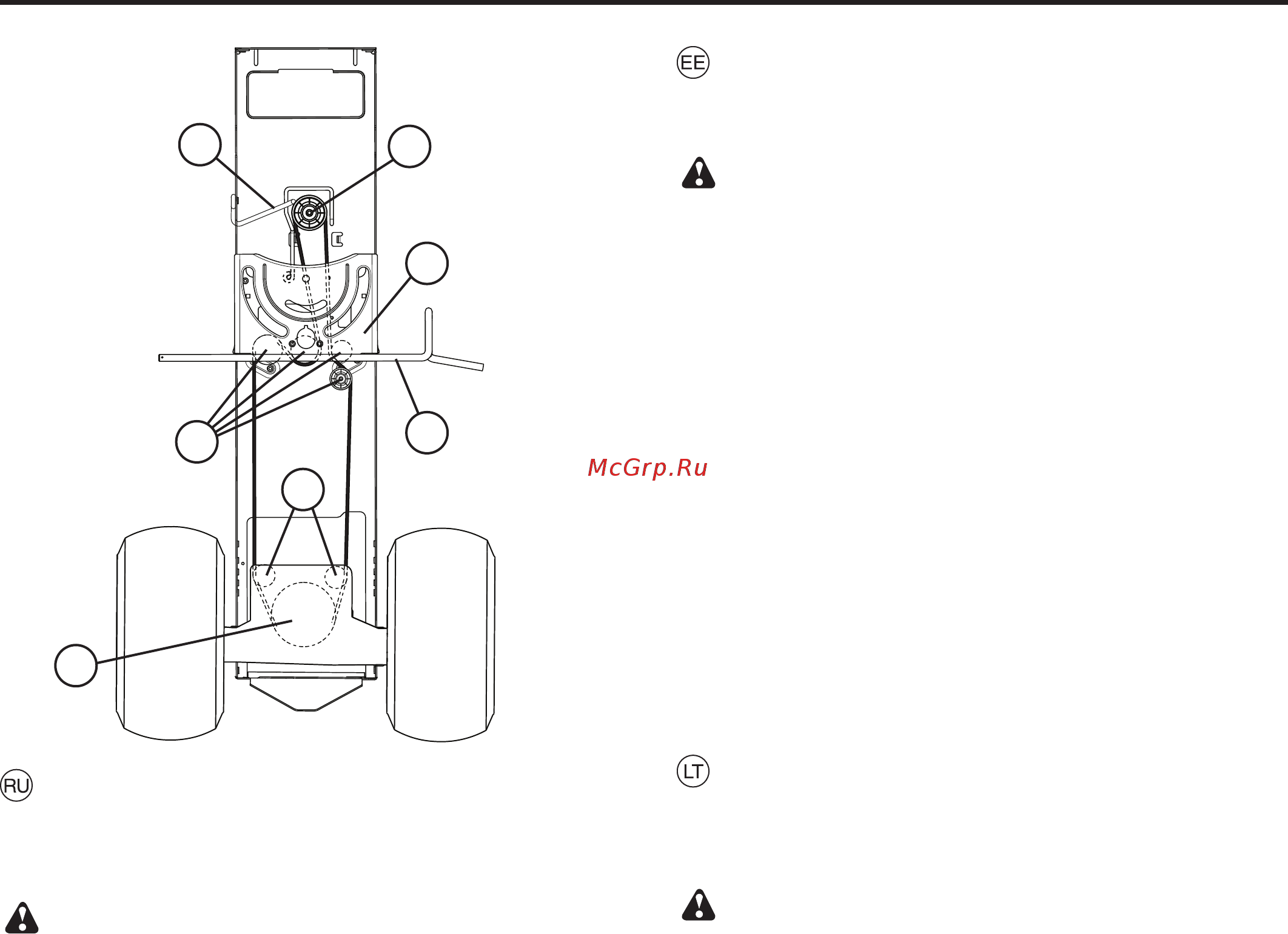

приводной ремень косилки со шкива трансмиссии (1) и
задних направляющих роликов (2).
6. Снимите ремень со средних направляющих роликов (3).
7. Вытяните ремень со шкива двигателя (4) и направляющей
ремня (5).
УСТАНОВКА
1. Установку ремня начните сверху опорной пластины
рулевого управления (6) с левой стороны вала рулевого
управления (7).
ПРИМЕЧАНИЕ: Убедитесь, что ремень находится над
верхней частью вала педали тормоза / сцепления (8).
2. Вставьте ремень в шкив двигателя (4) и под нап-
равляющую ремня (5).
3. Продолжайте установку ремня в обратном порядке
снятия.
ВАЖНО: Проверьте правильность укладки ремня во всех
направляющих и пазах шкива косилки.
Ajami rihma vahetamine
EEMALDAMINE
1. Parkige traktor tasasele pinnale. Rakendage parkimispidur.
ETTEVAATUST: Veenduge, et süütevõti oleks traktori
hooldamise ajaks eemaldatud.
2. Eemaldage kogujasüsteem.
3. Eemaldage keskmine šaht nagu eelnevalt kirjeldatud.
4. Eemaldage lõiketera nagu eelnevalt kirjeldatud.
5. Traktori tagaosast töötage läbi tagaplaadi ja eemaldage
niitja ajami rihm käigukastipeaülekandelt (1) ja tagumiselt
tühikäigu rihmrattalt (2).
6. Eemaldage rihm keskmiselt tühikäigu rihmrattalt (3).
7. Võtke rihm ära mootori rihmrattalt (4) ja rihma suunajalt (5).
PAIGALDAMINE
1. Alustage rihma pealepanemist roolimise tugiplaadi (6), mis
asub roolilati (7) vasakul poolel.
MÄRKUS: Veenduge, et rihm oleks üle siduri/piduri pedaali
võlli pealmise osa (8).
2. Viige rihm ära mootori rihmrattale (4) ja rihma suunaja alla
(5).
3. Jätkake rihma paigaldamist eemaldamisele vastupidises
järjekorras.
TÄHTIS: Kontrollige rihma, et tagada selle korrektne paigaldus
rihmrataste süvendites ja suunajal.
Pavaros diržo keitimas
NUĖMIMAS
1. Pastatykite traktorių ant lygaus paviršiaus. Įjunkite stovėjimo
stabdį.
DĖMESIO! Atlikdami traktoriaus priežiūros darbus būtinai
ištraukite užvedimo raktelį.
2. Nuimkite surinkimo talpyklos mechanizmą.
3. Vidurinį išmetimo lataką nuimkite vadovaudamiesi anksčiau
pateiktais nurodymais.
4. Pjovimo įtaisą nuimkite vadovaudamiesi anksčiau pateiktais
nurodymais.
5. Stovėdami traktoriaus gale darbus atlikite per galinę plokštę
- nuimkite pjovimo įtaiso pavaros diržą nuo tilto skriemulio
(1) ir galinių įtempimo skriemulių (2).
6. Nuimkite diržą nuo vidurinių įtempimo skriemulių (3).
7. Nuimkite diržą nuo variklio skriemulio (4) ir diržo kreiptuvo
(5).
UŽDĖJIMAS
1. Diržą pradėkite dėti nuo vairo mechanizmo atraminės
plokštės (6), esančios kairėję vairo mechanizmo veleno (7)
pusėje.
PASTABA: diržas būtinai turi būti virš sankabos / stabdžių
pedalo veleno (8).
2. Uždėkite diržą ant variklio skriemulio (4) ir diržo kreiptuvo
(5).
3. Toliau dėjimo veiksmus atlikite atvirkštine tvarka, nei
nuėmėte.
SVARBU: patikrinkite, ar diržas tinkamai juda visuose vejapjovės
skriemulio grioveliuose ir kreiptuvuose.
5
6
7
3
4
2
1
