29
2

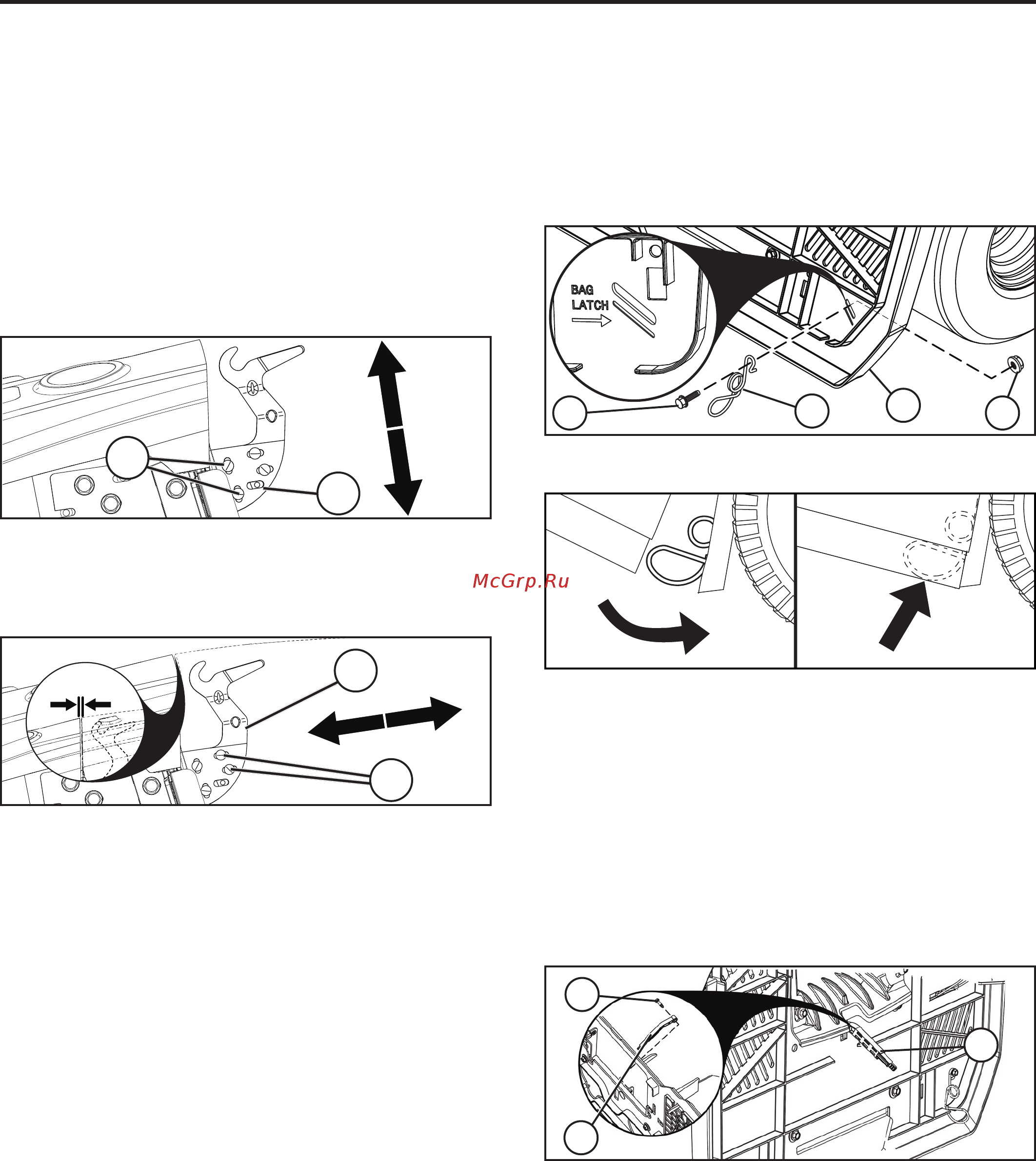

RIPUTI KLAMBRITE REGULEERIMINE
Traktori koguja pöördtoend on tehases paigaldatud põhiasendisse.
Vajadusel on võimalik seda asendit muuta konstantse vahe (A)
säilitamiseks katte ja kogujasüsteemi ülemise osa vahel. Ide-
aalseks vaheks on umbes 5 mm.
MÄRKUS: Soovi korral saab sama moodi reguleerida ükskõik
kummal pool asuvat riputi klambrit.
• Eemaldage kogujasüsteem.
MÄRKUS: REGULEERIGE KORRAGA AINULT ÜHT POOLT.
VERTIKAALNE REGULEERIMINE
• Lõdvendage kinnituspoldid (1), et reguleerimisplaati (2) oleks
võimalik nihutada üles või alla. Nihutage vastavalt vajadusele.
Pingutage mutrid, lukustades reguleerimisplaadi uude kohta.
• Korrake protseduuri vastasküljel.
HORISONTAALNE REGULEERIMINE
• Lõdvendage kinnituspoldid (3), et reguleerimisplaati (4) oleks
võimalik nihutada ette või taha. Nihutage vastavalt vajadusele.
Pingutage mutrid, lukustades reguleerimisplaadi uude kohta.
• Korrake protseduuri vastasküljel.
• Vajadusel reguleerige uuesti.
A
3
4
1
2
KOGUJA VEDRULUKUSTI PAIGALDAMINE
Koguja vedrulukustid asuvad tagumisel plaadi (1) mõlemas nur-
gas.
• Enne paigaldamist, peab traktori mootor olema väljalülitatud
ja käsipidur peale pandud.
• Paigaldage mõlemad vedrulukustid nii, et silmusega ots (2)
oleks suunaga alla ja koguja korpuse poole.
• Paigaldage kinnituspolt (3) läbi koguja vedrulukusti kumera
osa, tagaplaadi ja kinnitage mutriga (4) nagu joonisel
näidatud. Keerake mutter korralikult kinni.
• Koguja korpuse alumine osa peaks minema vastu silmust
nii, et see oleks suletuna korralikult paigal.
MÄRKUS: Pakkemasina sõlme kõrguse reguleerimisel võib osu-
tuda vajalikuks reguleerida pakkemasina vedrulingi vedru kõrgust,
et hoida pakkemasina sõlme kindlalt suletuna. Reguleerimiseks
lõdvendage piisaval määral mutrit (4), et pakkemasina vedrulink
saaks liikuda. Libistage pakkemasina vedrulinki vajalikul määral
üles või alla, jälgides, et pakkemasina sõlm oleks kindlalt suletud.
Keerake mutter uuesti kinni.
2
1
3 4
1
3
2
PAKKEMASINA REGULEERIMISEKS TÄISKANGIGA
Libistage koguja pikendus soovitud asendisse (3).
• Raskema/märja rohu puhul, tõmmake pikendus täiesti sisse.
• Kergema/kuiva rohu puhul tõmmake pikendus täiesti välja.
KOGUJA PAIGALDAMISEKS TÄISKANGI/PIKENDUSEGA
Enne paigaldamist või reguleerimist, peab traktori mootor olema
väljalülitatud ja käsipidur peale pandud.
• Eemaldage keskmine väljastuskanal. (Vt “Keskkanali eemal-
damine” selle juhendi osas 6.)
• Eemaldage polt (1). Paigaldage kang (2) avasse ja keerake
polt (1) tagasi. Reguleerige vastavalt vajadusele.
