33
2

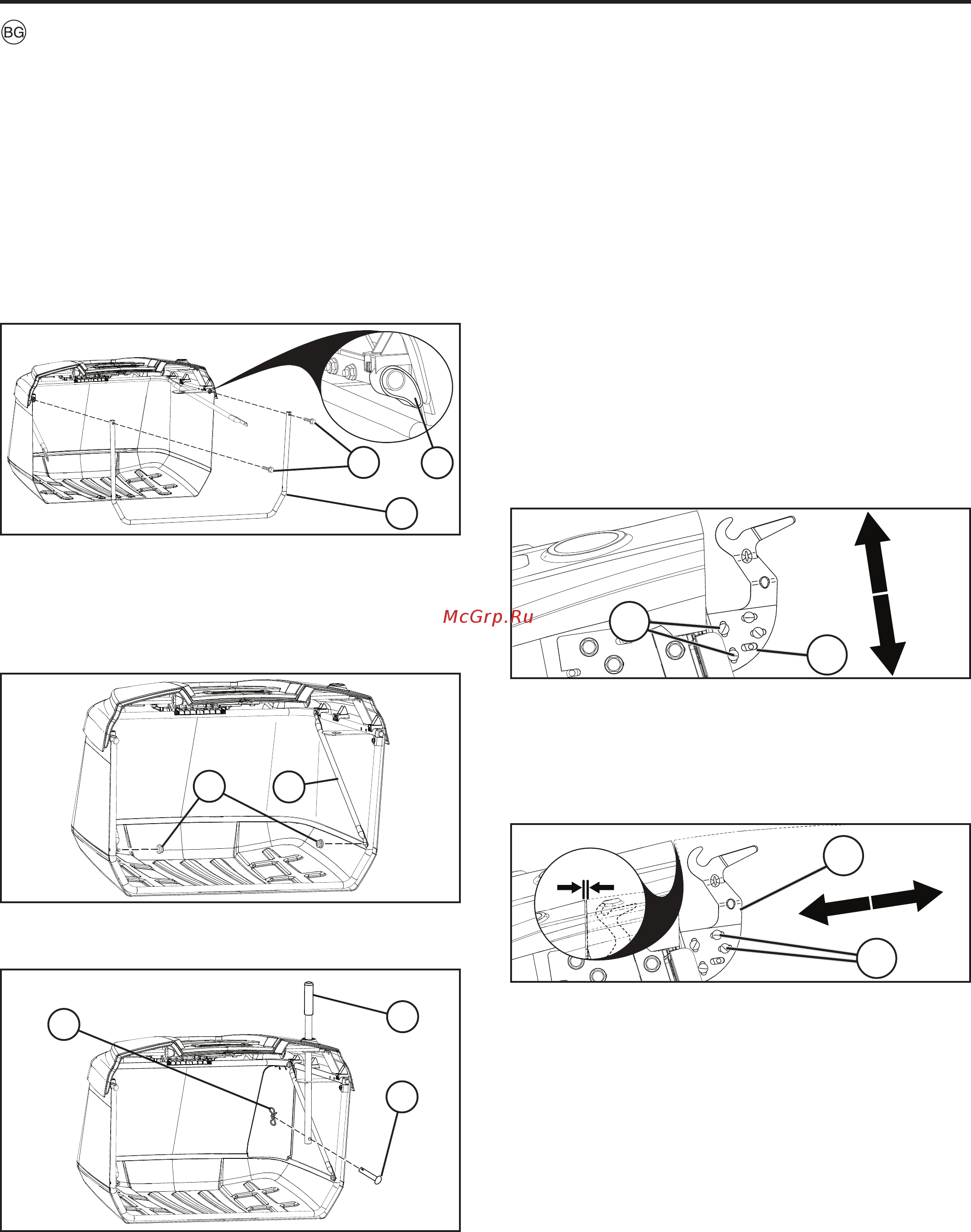

ЗА СГЛОБЯВАНЕТО НА КОША
• Разгънете сеносъбирача и застанете от дясната страна.
• Прекарайте предната рамка на сеносъбирача (1) нагоре
през гайките на плата от всяка страна на сеносъбирача.
• Натиснете до щракване дъното на предната рамка на
сеносъбирача (1) в пластмасовия фиксатор отпред на
дъното на сеносъбирача.
• Плъзнете сегментите на платнените гайки на сеносъ-
бирача (2) в краищата
на сеносъбирача върху горните
тръби на рамката на сеносъбирача.
• Свалете двата (3) шестостенни болта (1/4”-20 x 1,15”) от
предната част на горната рамка.
• Поставете отново двата (3) шестостенни болта (1/4”-20 x
1,15”) през отворите в горната част на предната рамка на
сеносъбирача и ги завинтете в гайките вътре в тръбата
на горната рамка на сеносъбирача.
• Свалете
контрагайките (4) (1/4”-20) на дъното на
предната рамка на сеносъбирача.
• Разгънете напречните обтегачи (5) и ги закрепете към
двата носещи болта в долните ъгли на предната рамка
на сеносъбирача.
• Поставете отново контрагайките (4) (1/4”-20) и ги
затегнете докрай.
• Свалете вилката (6) и шплинтовия щифт (7) от дръжката
на сеносъбирача (8).
3
2
1
A
3
4
1
2
ЗА ДА РЕГУЛИРАТЕ СКОБИТЕ ЗА ОКАЧВАНЕ
Тракторът се доставя от завода с шарнирна скоба на
сеносъбирача в предварително определена фиксирана
позиция. Ако е необходимо, тази позиция може да се регулира,
за да се поддържа постоянна хлабина (A) между бронята и
горната част на блока на сеносъбирача. Идеалната хлабина
е прибл. 5,1 мм.
ЗАБЕЛЕЖКА: По желание скобата за окачване от всяка
страна може да се регулира по този начин.
• Свалете блока на сеносъбирача.
ЗАБЕЛЕЖКА: РЕГУЛИРАЙТЕ СТРАНИТЕ ПООТДЕЛНО.
ВЕРТИКАЛНО РЕГУЛИРАНЕ
• Разхлабете гайките на носещите болтове (1), за да може
регулиращата пластина (2) да се плъзне нагоре или надолу.
Регулирайте съобразно нуждите. Затегнете здраво гайките
отново, като застопорите регулиращата пластина в новото
й положение.
• Повторете действията от противоположната страна.
ХОРИЗОНТАЛНО РЕГУЛИРАНЕ
• Разхлабете гайките на носещите болтове (3), за да може
регулиращата пластина (4) да се плъзне напред или назад.
Регулирайте съобразно нуждите. Затегнете здраво гайките
отново, като застопорите регулиращата пластина в новото
й положение.
• Повторете действията от противоположната страна.
• Регулирайте отново при необходимост
.
8
7
6
5
4
• Плъзнете дръжката на сеносъбирача (8) надолу през
капака на сеносъбирача и отворите на горната заварена
конструкция на рамката.
• Поставете отново вилката (6) през отвора в долната страна
на дръжката на сеносъбирача и вкарайте шплинтовия щифт
(7) в отвора в края на вилката, докато се заключи на място.
ЗА ДА ИНСТАЛИРАТЕ ЗАКЛЮЧВАЩА ПРУЖИНА НА
СЕНОСЪБИРАЧА
Заключващите пружини на сеносъбирача се намират на
задната пластина (1), по една във всеки долен ъгъл.
• Преди инсталирането двигателят на трактора трябва да
се изключи и да се задейства ръчната спирачка.
• Монтирайте всяка заключваща пружина с края с отвора
(2) надолу и обърната към блока на сеносъбирача.
• Прекарайте монтажния болт (3) през извития край на |
заключващата пружина и през задната пластина и обезо-
пасете с гайката (4) както е показано. Затегнете здраво.
