13
REAL MIG
При неплотном подсоединении кабелей возможны выгорания панель-
ных розеток и выхода из строя источника питания.

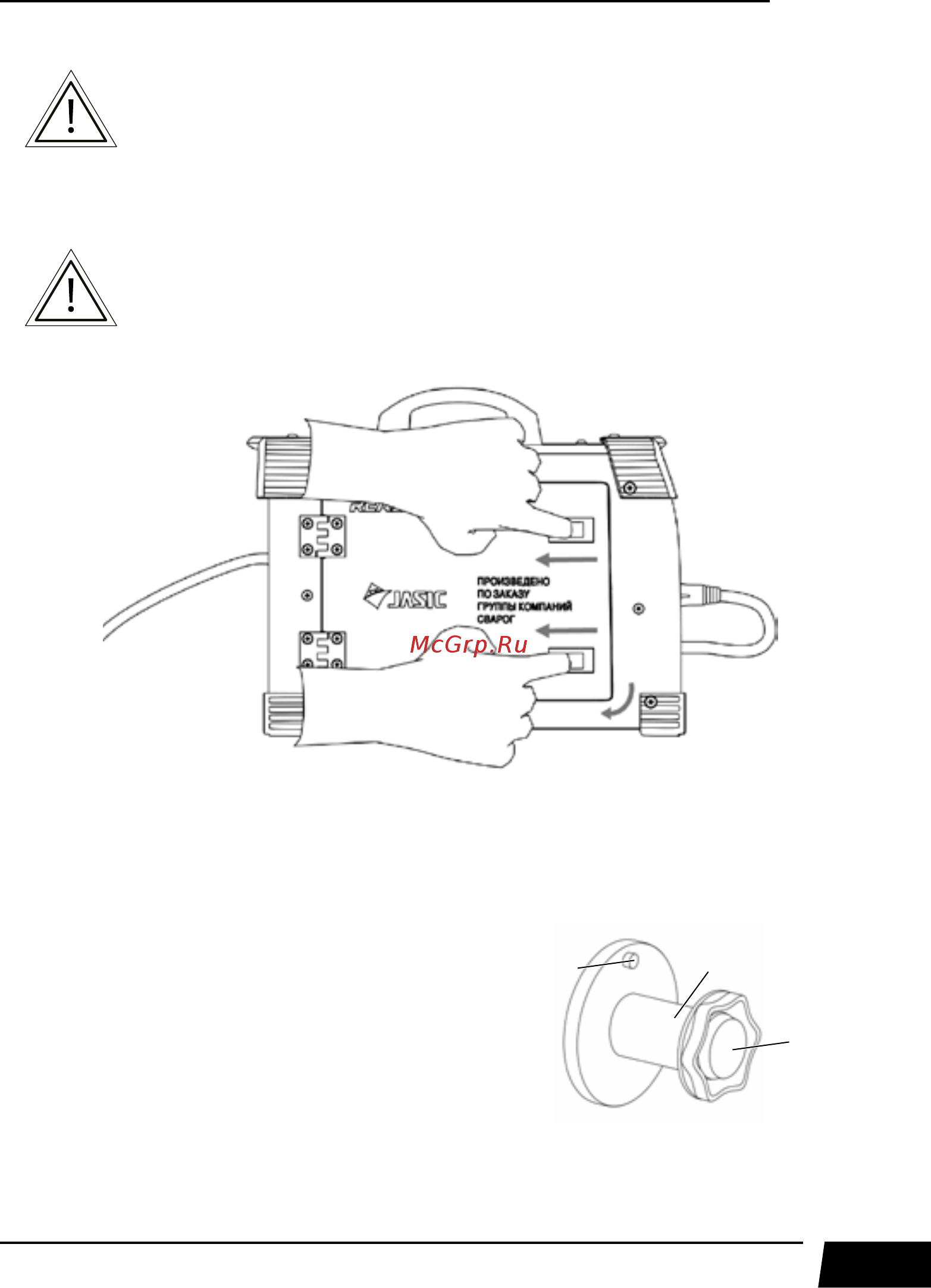

5. Одновременно двумя руками потяните защелки дверцы на себя, откройте дверцу сва-
рочного аппарата (см. рис. 7.2).
Не допускайте перекос дверцы во избежание поломки петель.
Рис. 7.2. Открытие дверцы сварочного аппарата.
6. Установите катушку с проволокой на ось катушки (см. рис. 7.3). Не допускайте переко-
са катушки (см. рис. 7.4).
1. Ось катушки
2. Прижимная гайка
3. Фиксатор катушки
Рис. 7.3. Ось катушки.
1
2
3
