На рисунке 7.6 показан порядок установки катушки типа D 100.
Конструкция оси катушки может отличаться и не иметь возможность
установки катушки типа D 100, только D 200.

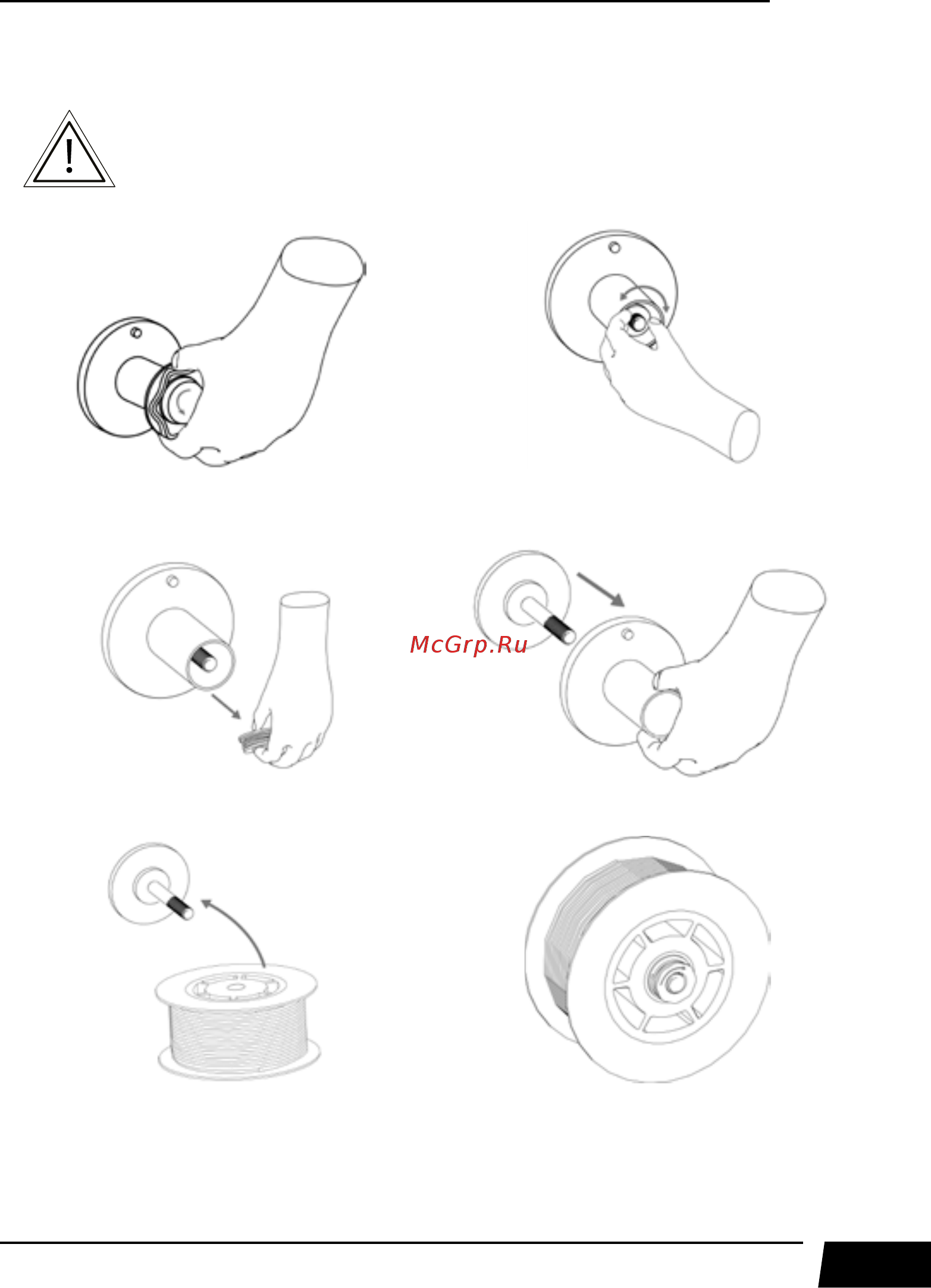

1. Открутите прижимную гайку 2. Открутите регулятор усилия прижима
3. Снимите регулятор 4. Снимите верхний кожух
5. Наденьте катушку типа D 100 на шток 6. Закрутите регулятор усилия прижима
Рис. 7.6. Установка катушки типа D 100.
