43
REAL MIG

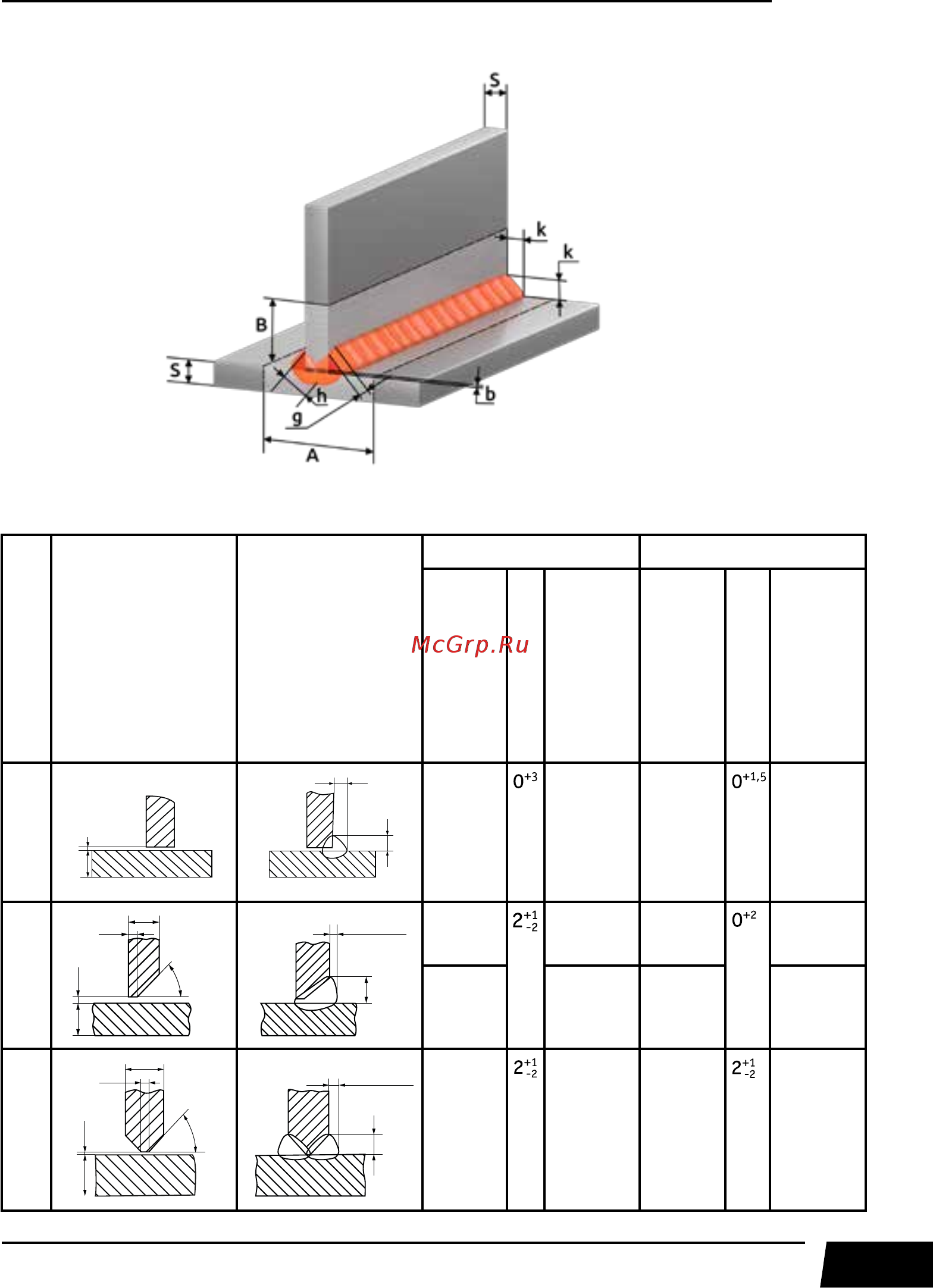

Рис. 9.2. Пример таврового соединения.
№ Подготовка
кромок
Сварной шов Для MMA сварки Для MIG/MAG сварки
Толщина
свариваемого
металла S, мм
Зазор b, мм
Ширина (катет)
шва e (k), мм
Толщина
свариваемого
металла S, мм
Зазор b, мм
Ширина (катет)
шва e (k), мм
Катет шва k, мм
Т1
b
S
k
k
2,0-5,0 2,0-5,0 0,8-6,0 0,8-6,0
Т6
S
S
b
1±1
(45±2)°
0,15S-0,5S
e
5,0-8,0 10 6,0-14,0 8,0-18,0
8,0-14,0 14,0-18,0 14,0-18,0 18,0-20,0
Т8
(45±2)
°
b
S
S
1±1
0,15S-0,5S
e
14 и
более
12 и
более
18 и
более
20 и
более
