31
REAL MIG
Для увеличения срока службы наконечника и сопла перед сваркой реко-
мендуется обрабатывать их специальными антипригарными составами.
Перед заправкой проволоки в горелку необходимо убедиться, что:
• диаметр сварочной проволоки и ролика одинаковый;
• форма канавки соответствует типу сварочной проволоки (см. рис. 7.18).

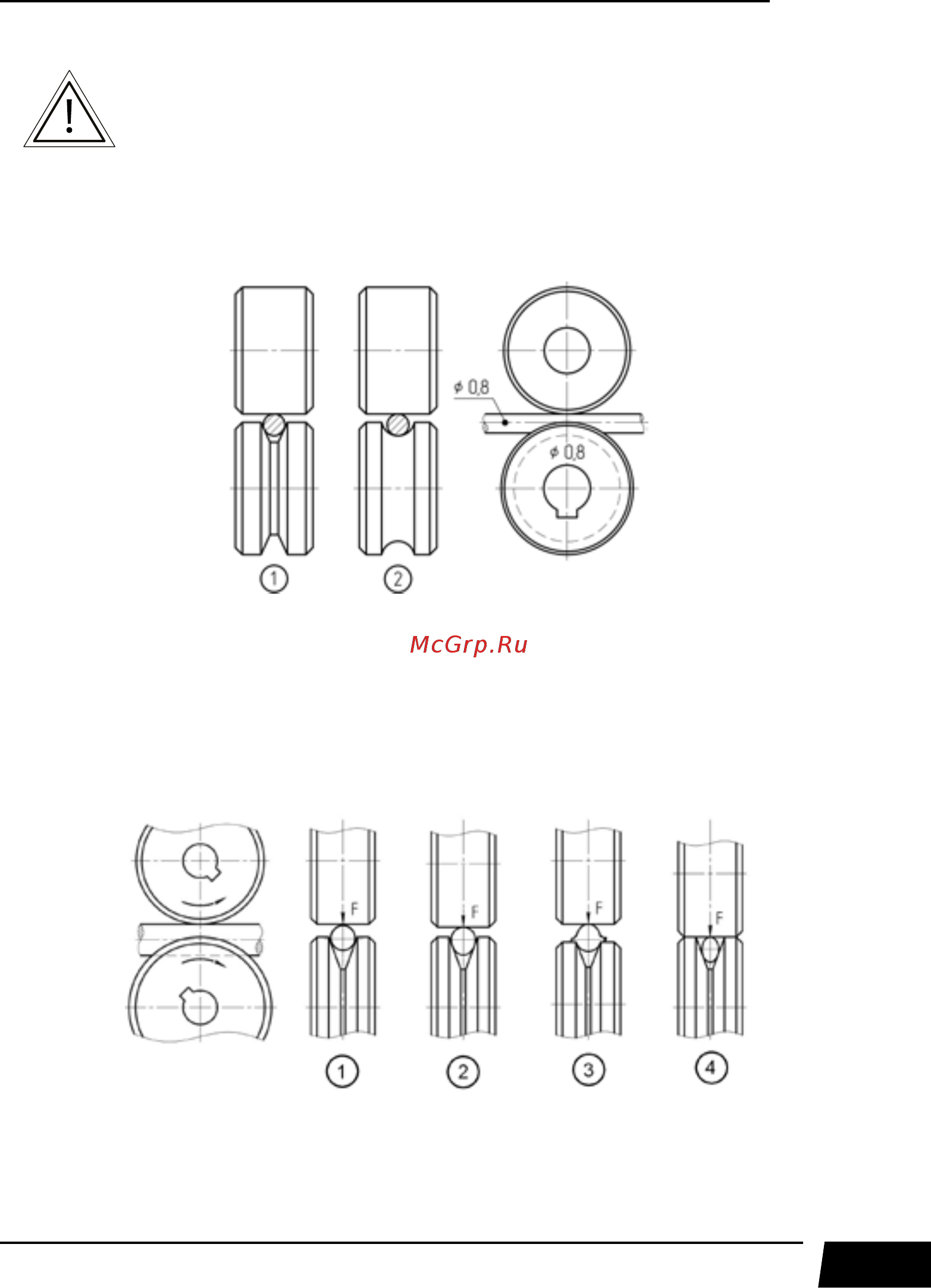

Рис. 7.18. Выбор подающего ролика.
1. V-образная канавка, используется для стальной проволоки.
2. U-образная канавка, используется для алюминиевой проволоки.
Основные проблемы, встречающиеся при неправильно подобранных параметрах ролика и
сварочной проволоки (см. рис. 7.19).
Рис. 7.19. Усилие зажатия сварочной проволоки.
1. Нормальное усилие зажатия. 2. Чрезмерное усилие зажатия. 3. Слишком большой
диаметр проволоки. 4. Слишком маленький диаметр проволоки.
