22
15. Выставьте необходимые параметры сварки (см. таблицу 7.7).
16. Начинайте сварочный процесс.
7.1. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ MIG/MAG И FCAW СВАРКИ
Один из наиболее применяемых видов сварки. Обладает хорошей производительностью,
позволяет сваривать большие толщины. Отсутствуют операции по зачистке и удалению
шлака. Возможность визуального наблюдения за образованием сварочного шва.
Краткое обозначение способов сварки:
MIG - полуавтоматическая сварка в среде инертных газов;
MAG - полуавтоматическая сварка в среде активных газов;
FCAW - полуавтоматическая сварка порошковой проволокой.
При полуавтоматической сварке в среде защитных газов существует два способа подклю-
чения сварочного оборудования для работы на постоянном токе (cм. рис. 7.13):
Сварочные аппараты серии REAL MIG 160 (N24001), REAL MIG 200
(N24002) имеют возможность переключения полярности.

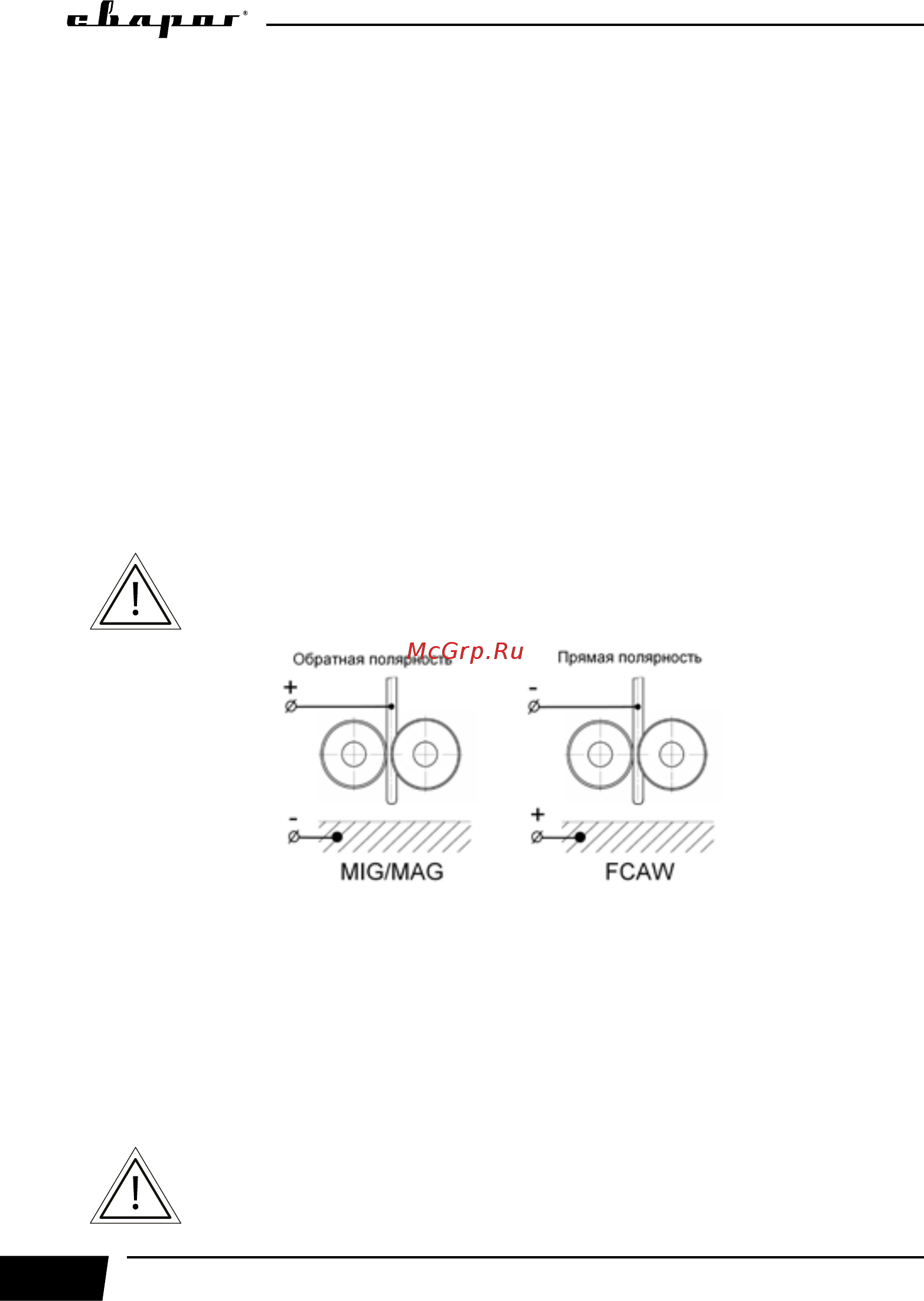

Рис. 7.13. Выбор полярности при MIG/MAG и FCAW сварке.
• Прямая полярность - горелка подсоединена к разъему «-», а заготовка к «+». Исполь-
зуют при сварке порошковой проволокой.
• Обратная полярность - горелка подсоединена к разъему «+», а заготовка к «-». Основ-
ной способ подключения, применяется при сварке сплошной проволокой (углероди-
стой, нержавеющей, алюминиевой).
Для работы понадобится предназначенная для этого горелка (см. рис. 7.14).
Горелка в стандартной комплектации может отличаться.
