21
REAL MIG
Вылет проволоки выбирается в
зависимости от типа соединения. Чем
меньше значение, тем меньше вылет, чем
больше значение, тем больше вылет. Для
большинства случаев вылет сварочной
проволоки можно установить на значении 5.
12. Одновременно двумя руками потяните защелки дверцы на себя, закройте дверцу
сварочного аппарата (см. рис. 7.12).
Не допускайте перекос дверцы во избежание поломки петель.

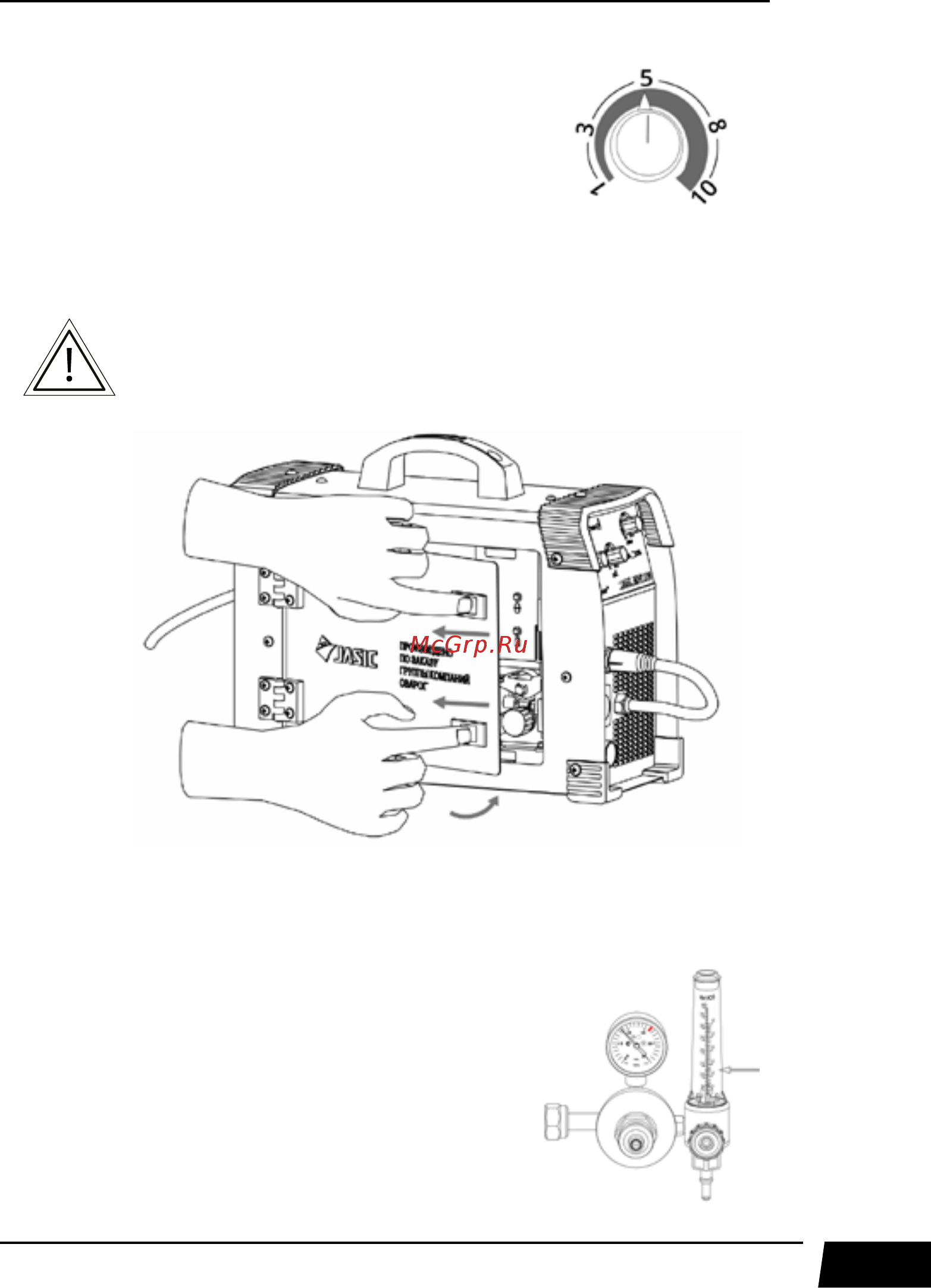

Рис. 7.12. Закрытие дверцы сварочного аппарата.
13. Выберите способ сварки MIG/MAG (п 5., рис. 6.1) на передней панели сварочного
аппарата.
14. Установите необходимый расход газа в за-
висимости от выполняемых задач (см. табл. 7.7).
Давление газа в большинстве случаев выбирает-
ся от 0,1 до 0,3 мПа.
