23
REAL MIG

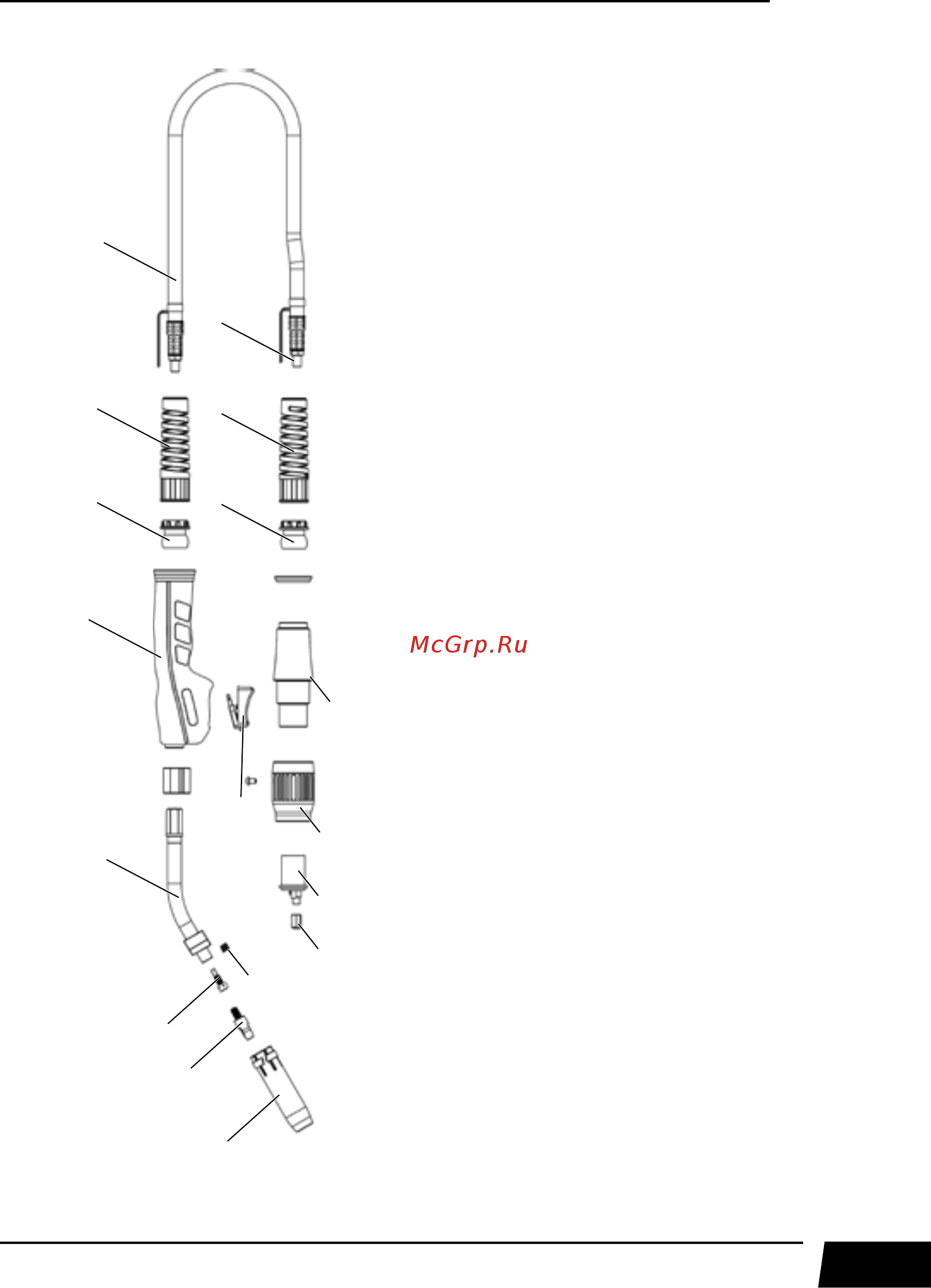

Рис. 7.14. Схема горелки для MIG сварки.
1. Сопло (см. табл. 7.1)
2. Сварочный наконечник (см. табл. 7.2)
3. Вставка под наконечник
4. Спираль к соплу
5. Гусак
6. Рукоятка
7. Кнопка
8. Кольцо
9. Пружина
10. Провод
11. Направляющий канал (см. табл. 7.4, 7.5)
12. Пружина
13. Кольцо
14. Кожух разъема
15. Гайка разъема
16. Соединение
17. Гайка разъема
7
14
15
1617
6
8 9
111213
10
5
4
1
2
3
