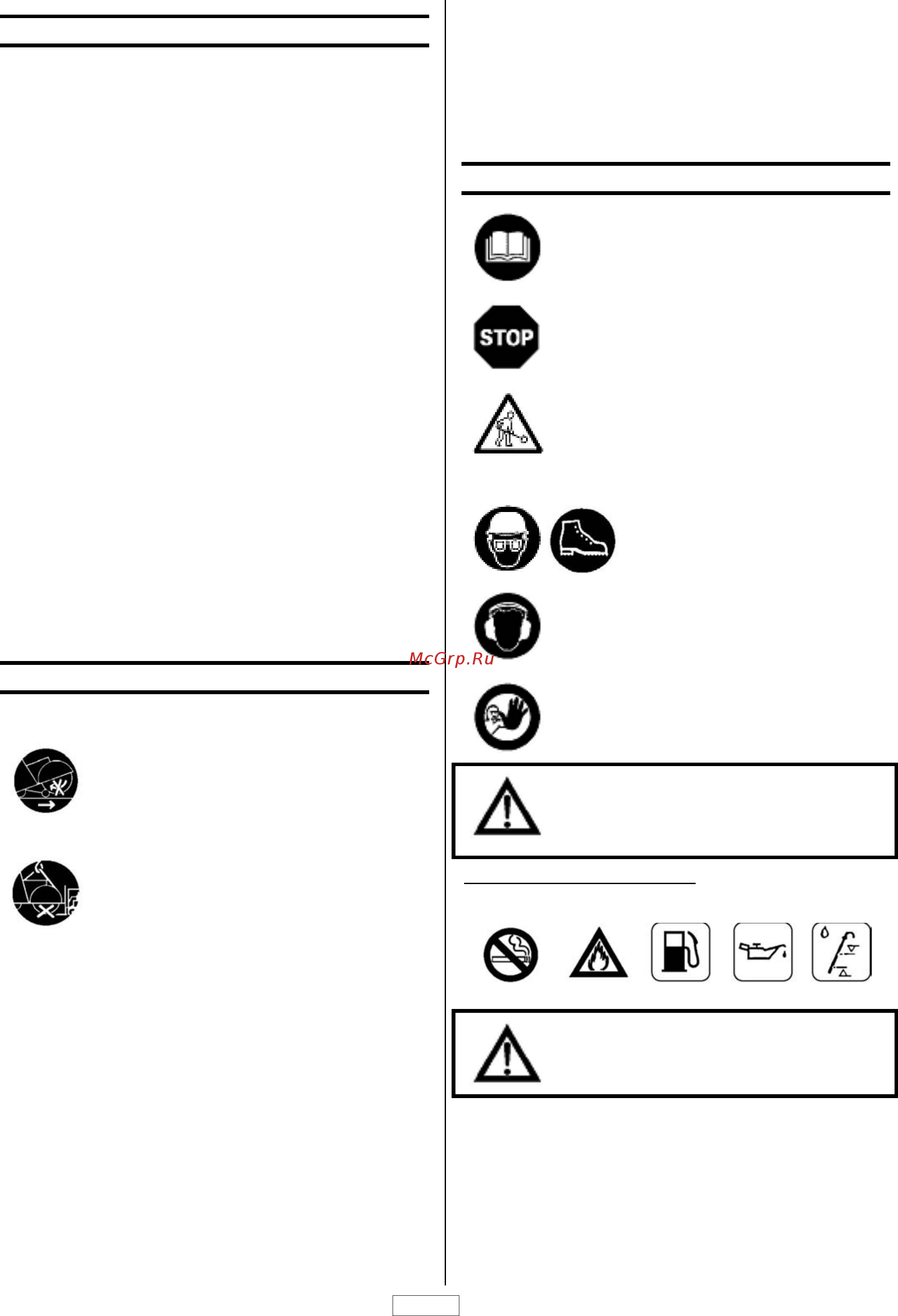

3 – DESCRIPTION DE LA MACHINE
01 - Brancard
02 - Volant de plongée du disque
03 - Echelle graduée plongée
04 - Robinet d'arrivée d'eau
05 - Clé de service
06 - Moteur
07 - Carter de disque
08 - Guide avant
09 - Anneau d'élingage
10 - Carter de courroies
11 - Sortie de vidange moteur
12 - Vis tension moteur
13 - Réservoir
14 - Stop moteur
15 - Disjoncteur
16 - Prise alimentation
17 - DCDR
18 - Prise alimentation DCDR
19 - Blocage volant
4 - MANUTENTION TRANSPORT
Obligation d'arrêt de rotation du
disque lors du déplacement sur le
chantier.
Obligation de démonter le disque lors
d'élingage, de chargement, de
déchargement et de transport sur le
chantier.
• Hauteur du brancard réglable par pivotement.
•
Pour
pousser la scie à sols. Elle se déplace facilement
sur ses quatre roues, sans mise en route du
moteur.
• Dans le cas de transport sur un véhicule ou par
un moyen de levage quelconque, un point
d'élingage est monté d'origine sur la machine.
5 – VERIFICATION AVANT MISE EN SERVICE
Avant toute mise en service, lire
attentivement la notice, et se
familiariser avec la machine.
Arrêt moteur.
Le champ de travail doit être
parfaitement en ordre, bien éclairé et
ne doit présenter aucun risque (ni
humidité, ni produits dangereux à
proximité).
L'opérateur doit porter des
protections appropriées au
travail.
Obligation port du casque antibruit.
Toute personne étrangère doit être
écartée du champ de travail.
N'utiliser que des disques marqués
d'une vitesse maximale de travail
supérieure à la vitesse effective de la
broche.
Machine à moteur essence
(se reporter au livret
d'entretien moteur) :
Tenir compte des conditions
ambiantes (santé et sécurité).
• S'assurer du plein de carburant.
• Vérifier le niveau d'huile: le moteur travaillant
souvent incliné, vérifier fréquemment, en position
horizontale, que son niveau d'huile ne soit jamais
inférieur au deuxième trait de la jauge.
• Pour le démarrage, se reporter à la notice des
moteurs.
Français - 3/6
