EN
11

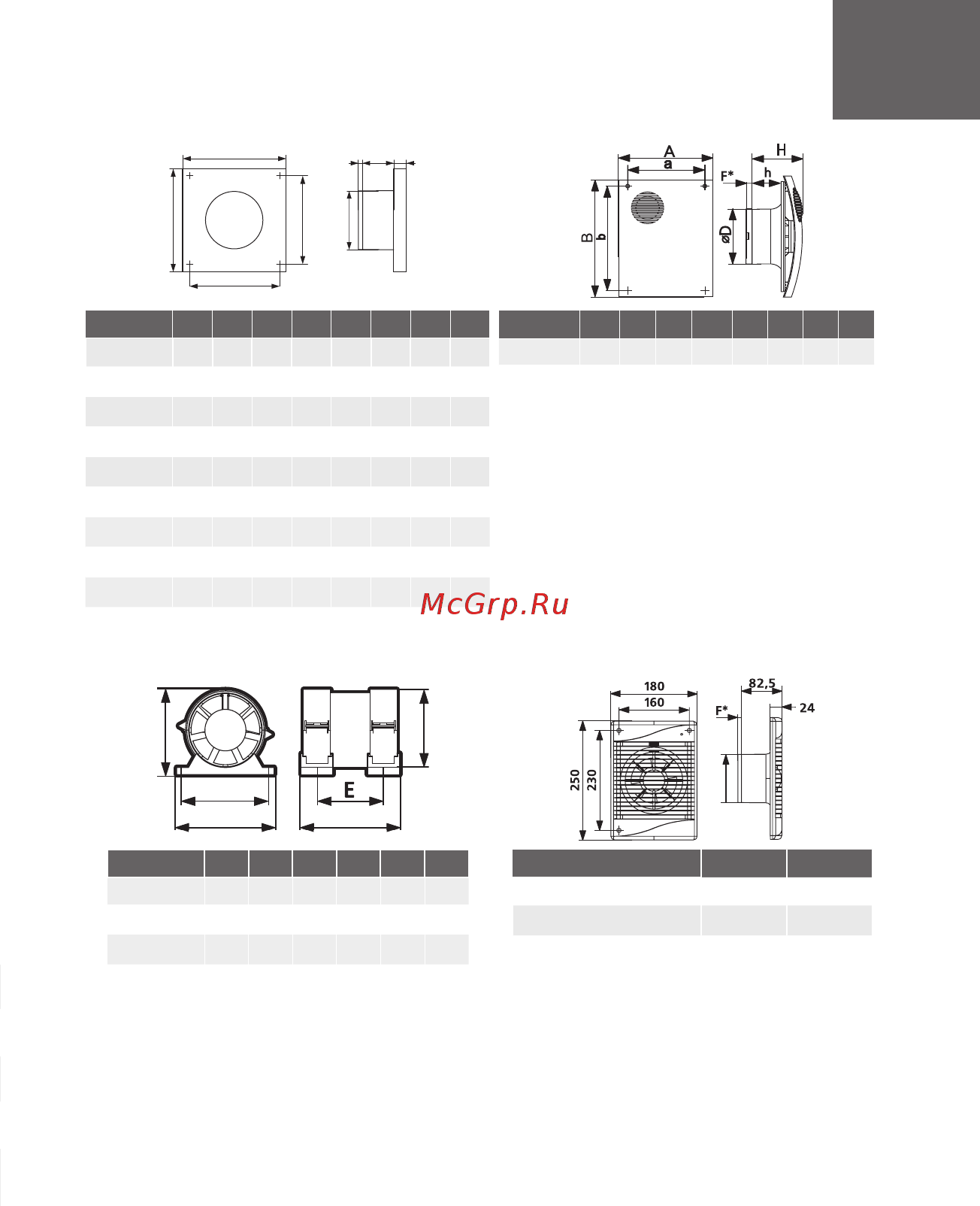

AURA/SILENT/SLIM PARUS
F*
E
C
Ød
X
A
Y
B
Model
d A B X Y E F* С
AURA 4
100 155 155 135 135 70 7 24
AURA 5
125 175 175 155 155 78 8,5 24
AURA 6
150 214 214 196 196 82 10 24
SILENT 4
100 155 155 135 135 70 7 24
SILENT 5
125 175 175 155 155 78 8,5 24
SILENT 6
150 214 214 196 196 82 10 24
SLIM 4
100 160 160 140 140 76 7 9
SLIM 5
125 180 180 160 160 82 8,5 9
SLIM 6
150 205 205 187 187 86 10 9
*- This size is present only in fans with “back flow valve”
option
Model
A a B b D H h F*
PARUS 4
175 1 4 0 220 175 100 85 48 8
PARUS 5
219 175 275 220 125 96 54 10
*- This size is present only in fans with “back flow valve” option
PRO STANDARD
ØD
Model
D F*
STANDARD 4
100 7
STANDARD 5
125 8,5
*- This size is present only in fans with “back flow valve”
option
B
A
F
D
C
Model
A B C E d F
PRO 4 122 138 119 103,6 94 139
PRO 5 147 163 144 128,6 101 146
PRO 6 182 198 179 163,6 104 154
Installation and set up procedures
DICITI fans are mounted both with airvents and independently.
DiCiTi fans are intended for wall and ceiling mounting. Models of DiCiTi fans with an ”02” option are applied to
wall mounting.
Mounting of DiCiTi fans is carried out as with ventilating air ducts and independently on a plain vertical or
horizontal surface, for models with an “02” option on a plain vertical surface of sufficient rigidness for installation
of a product by means of screws. Tolerance range of a mounting surface in vertical and horizontal directions is
±0,5 mm.
Main technical characteristics
Characteristics
AURA 4
AURA 5
AURA 6
SILENT 4
SILENT 5
SILENT 6
PARUS 4
PARUS 5
PRO 4
PRO 5
PRO 6
SLIM 4
SLIM 5
SLIM 6
STANDARD 4
STANDARD 5
Flange diameter
(mm)
100 125 150 100 125 150 100 125 100 125 160 100 125 150 100 125
Efficiency (m3/h) 90 180 280 90 180 280 100 165 95 180 320 90 140 250 100 185
Power consumption
(W)
8,4 10 10 8,4 10 10 16 20 16 18 22 7,8 10 10 16 20
Noise level (dB) 25 30 33 25 30 33 35 36 35 36 36 25 30 33 35 36
Weight (kg)
0,5 0,7 0,9 0,5 0,7 0,9 0,65 0,85 0,55 0,65 0,5 0,55 0,65 0,77 0,7 0,75
The fans are designed for connection to AC mains voltage 220-240 V, frequency 50 Hz.
