RU
7

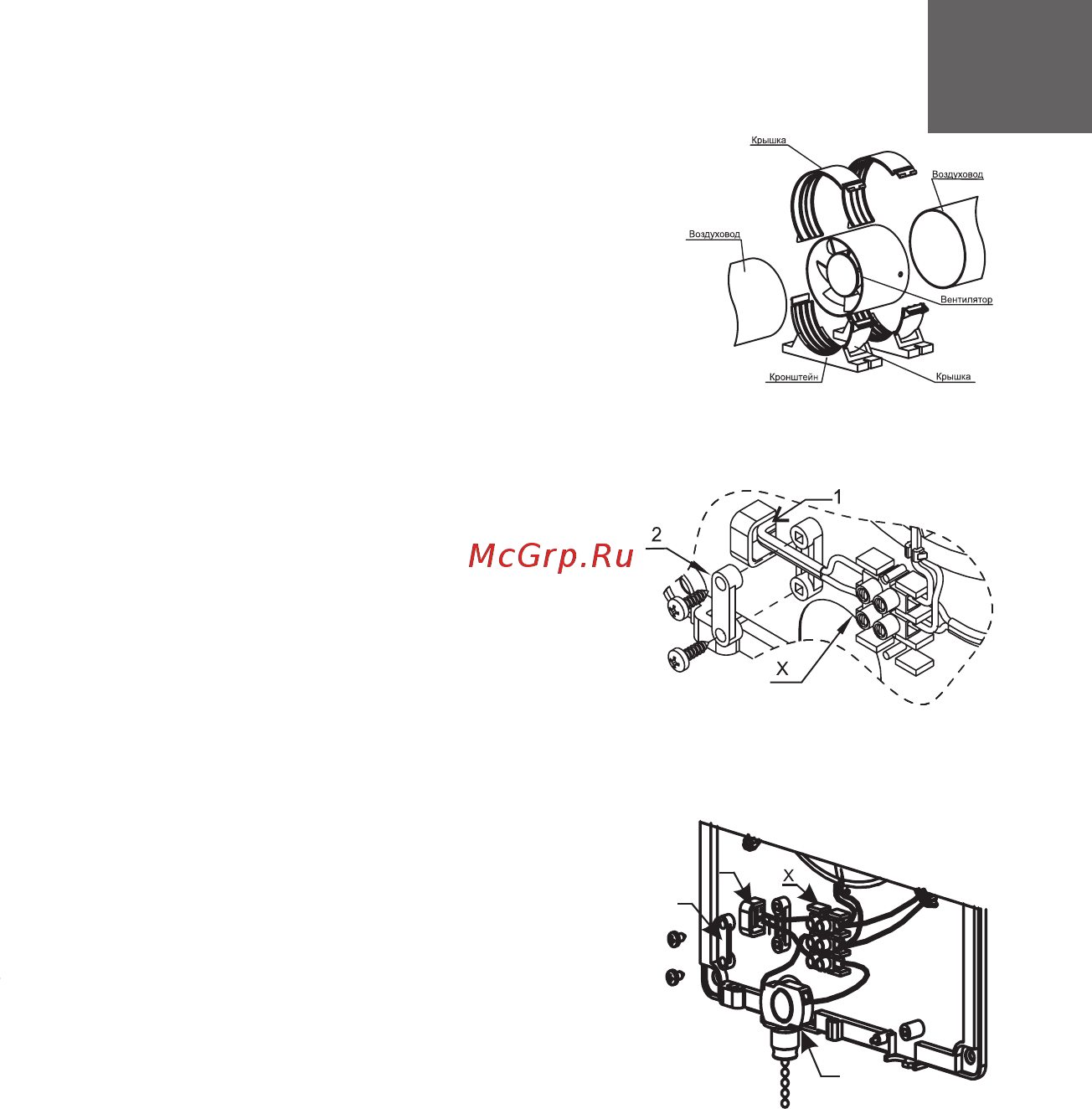

Рис.4 PARUS, PRO
Рис.5 PARUS -02
PRO (Рис. 4, 6)
•
Установить кронштейны держателей;
•
Установить в кронштейны первую пару крышек
держателей;
•
Установить на них вентилятор;
•
Пристыковать к корпусу вентилятора с двух сторон
воздуховоды;
•
Зафиксировать сверху корпус с воздуховодами другой
парой крышек держателей.
STANDARD (Рис. 7)
• снять декоративную лицевую панель;
• провести сетевой провод через кабельное
отверстие 1 в корпусе вентилятора;
• снять изоляцию проводов на длине 5-7
мм;
• вставить провода в клеммник Х, зажать
их винтами;
• закрепить провода при помощи
кабельного зажима 2;
• совместить фиксаторы декоративной
панели с пазами в корпусе;
• закрепить панель винтом
STANDARD -02 (Рис. 8)
• снять декоративную лицевую панель;
• провести сетевой провод через кабельное отверстие 1
в корпусе вентилятора;
• снять изоляцию проводов на длине 5-7 мм;
• вставить провода в клеммник Х2, зажать их винтами;
• закрепить провода при помощи кабельного зажима 2;
• совместить фиксаторы декоративной панели с пазами
в корпусе;
• закрепить панель винтом
Рис.6 PRO
Рис.7 STANDARD
S3
1
2
2
Рис.8 STANDARD -02
Техническое обслуживание
• отключить вентилятор от сети;
• демонтировать вентилятор, отсоединив его от воздуховодов и сняв с места установки;
• в случае сильного загрязнения снять крыльчатку вентилятора;
• протереть все детали из пластмассы мягкой тканью, смоченной в мыльном растворе, не допускается
попадание моющего раствора на электродвигатель;
• протереть все поверхности насухо;
• собрать вентилятор и установить на место.
