RU
6
PARUS (Рис. 4)
• снять декоративную лицевую панель и крышку отсека
клеммника вентиляторов;
• провести сетевой провод через кабельное отверстие 1
в корпусе вентилятора;
• снять изоляцию проводов на длине 5-7 мм;
• вставить провода в клеммник Х, зажать их винтами;
• закрепить провода при помощи кабельного зажима 2;
• установить на место крышку отсека клеммника и
закрепить лицевую панель путем легкого давления.
PARUS -02 (Рис. 5)
• снять декоративную лицевую панель вентиляторов и
крышку отсека клеммника;
• провести сетевой провод через кабельное отверстие 1 в
корпусе вентилятора;
• снять изоляцию проводов на длине 5-7 мм;
• вставить провода в клеммник Х2, зажать их винтами;
• закрепить провода при помощи кабельного зажима 2;
• установить на место крышку отсека клеммника и
закрепить лицевую панель путем легкого давления.
Рис.4 PARUS, PRO
2
1
S3
Рис.5 PARUS -02

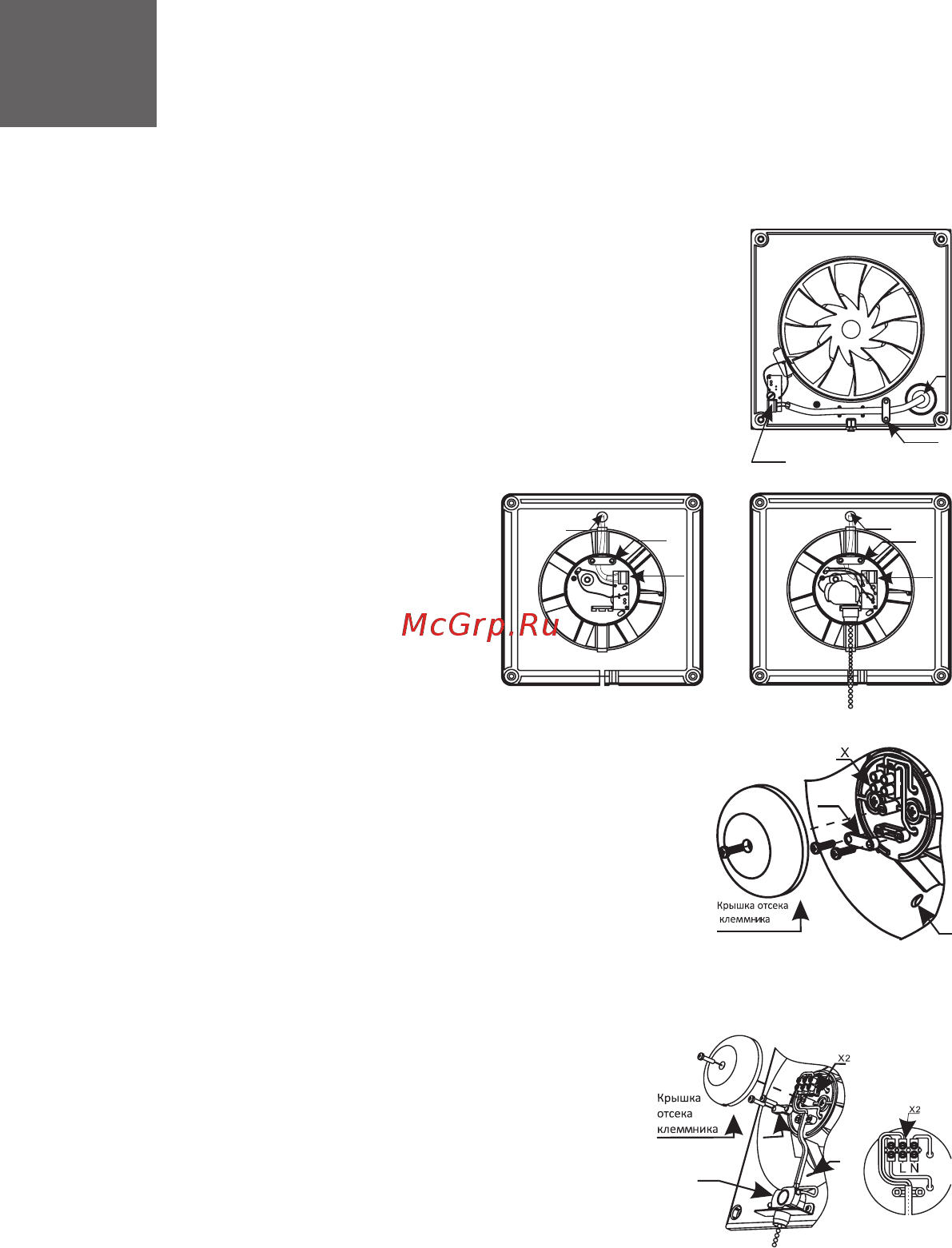

Монтажные схемы подключения к сети
вентиляторов производства DICITI
Подключение вентилятора к сети показано на Рис. 1-8
AURA/SILENT (рис. 1)/SLIM (рис.2-3)
• снять декоративную лицевую панель;
• снять изоляцию проводов на длине
5-7 мм;
• провести сетевой провод через
кабельное отверстие 1 в корпусе
вентилятора и кабельный ввод;
• вставить провода в клеммник Х,
зажать их винтами;
• закрепить провода при помощи
кабельного зажима 2;
• совместить фиксаторы декоративной
панели с пазами в корпусе;
• закрепить панель винтом
2
3
1
1
2
X
1
2
X
Рис.1 AURA/SILENT
Рис.2 SLIM Рис.3 SLIM -02
1
2
PRO (Рис. 4, 6)
•
Установить кронштейны держателей;
•
Установить в кронштейны первую пару крышек
держателей;
•
Установить на них вентилятор;
•
Пристыковать к корпусу вентилятора с двух сторон
воздуховоды;
•
Зафиксировать сверху корпус с воздуховодами другой
парой крышек держателей.
STANDARD (Рис. 7)
• снять декоративную лицевую панель;
• провести сетевой провод через кабельное
отверстие 1 в корпусе вентилятора;
• снять изоляцию проводов на длине 5-7
мм;
• вставить провода в клеммник Х, зажать
их винтами;
• закрепить провода при помощи
кабельного зажима 2;
• совместить фиксаторы декоративной
панели с пазами в корпусе;
• закрепить панель винтом
STANDARD -02 (Рис. 8)
• снять декоративную лицевую панель;
• провести сетевой провод через кабельное отверстие 1
в корпусе вентилятора;
• снять изоляцию проводов на длине 5-7 мм;
• вставить провода в клеммник Х2, зажать их винтами;
• закрепить провода при помощи кабельного зажима 2;
• совместить фиксаторы декоративной панели с пазами
в корпусе;
• закрепить панель винтом
Техническое обслуживание
• отключить вентилятор от сети;
• демонтировать вентилятор, отсоединив его от воздуховодов и сняв с места установки;
• в случае сильного загрязнения снять крыльчатку вентилятора;
• протереть все детали из пластмассы мягкой тканью, смоченной в мыльном растворе, не допускается
попадание моющего раствора на электродвигатель;
• протереть все поверхности насухо;
• собрать вентилятор и установить на место.
