Diciti STANDARD 5ET [5/24] Схема 1
![Diciti STANDARD 4ETF [5/24] Схема 1](/views2/1627237/page5/bg5.png)
RU
5
AURA/SILENT/SLIM PARUS
F*
E
C
Ød
X
A
Y
B
Модель
d A B X Y E F* С
AURA 4
100 155 155 135 135 70 7 24
AURA 5
125 175 175 155 155 78 8,5 24
AURA 6
150 214 214 196 196 82 10 24
SILENT 4
100 155 155 135 135 70 7 24
SILENT 5
125 175 175 155 155 78 8,5 24
SILENT 6
150 214 214 196 196 82 10 24
SLIM 4
100 160 160 140 140 76 7 9
SLIM 5
125 180 180 160 160 82 8,5 9
SLIM 6
150 205 205 187 187 86 10 9
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
Модель
A a B b D H h F*
PARUS 4
175 1 4 0 220 175 100 85 48 8
PARUS 5
219 175 275 220 125 96 54 10
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
PRO
STANDARD
ØD
Модель
D F*
STANDARD 4
100 7
STANDARD 5
125 8,5
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
B
A
F
D
C
Модель A B C D E F
PRO 4 122 138 119 103,6 94 139
PRO 5 147 163 144 128,6 101 146
PRO 6 182 198 179 163,6 104 154
Установка и подготовка к работе
Вентиляторы DiCiTi монтируются как с вентиляционными воздуховодами, так и самостоятельно.
Вентиляторы DiCiTi предназначены для настенно-потолочного монтажа. Модели вентиляторов DiCiTi с
опцией 02 предназначены для настенного монтажа.
Монтаж вентиляторов DiCiTi осуществляется как c вентиляционными воздуховодами, так и
самостоятельно на ровную вертикальную или горизонтальную поверхность, для моделей с опцией 02 на
ровную вертикальную поверхность, достаточной жесткости для установки изделия при помощи шурупов.
Допустимое отклонение монтажной поверхности по вертикали и горизонтали ±0,5 мм.

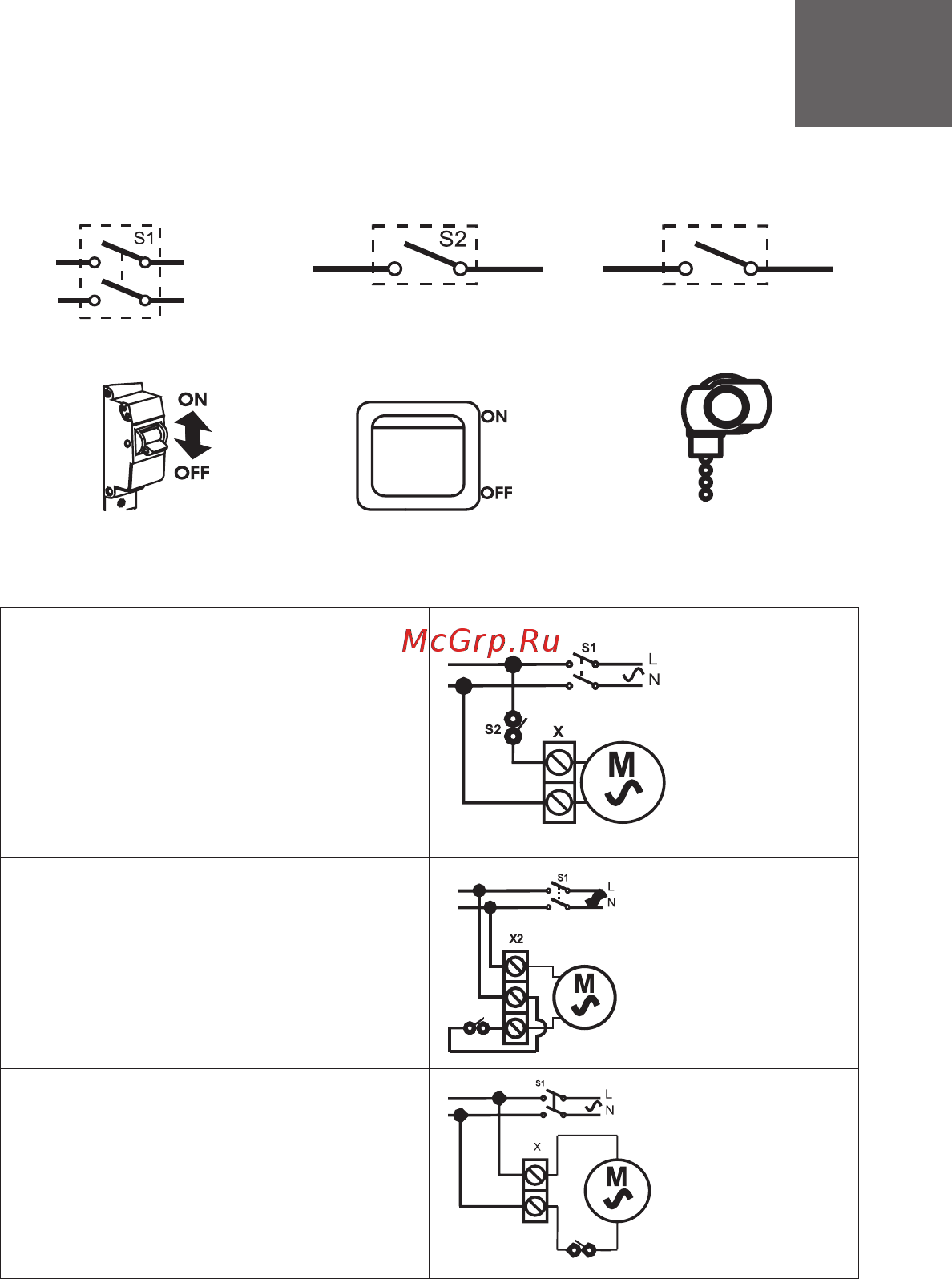

Принципиальные схемы подключения
вентиляторов DICITI
Схема 1
Подключения вентиляторов (базовая модель)
X - клеммная колодка, 2 пары
Схема 2
Подключения вентиляторов, оснащённых опцией
- 02 (тяговый выключатель).
X2 - клеммная колодка, 3 пары
S3
Схема 3 (для модели SLIM)
Подключения вентиляторов, оснащённых опцией
- 02 (тяговый выключатель).
X - клеммная колодка, 2 пары
S3
S3
Обозначение автомата
защиты S1 на схеме
Автомат защиты S1
Внешний выключатель S2
Выключатель
встроенный S3
(тяговый выключатель)
Обозначение внешнего
выключателя S2 на схеме
Обозначение встроенного
выключателя S3 на схеме
220-240В
220-240В
220-240В
Содержание
- 02 электровентиляторы осевые канальные бытовые накладные с шнуровым тяговым выключателем включения выключения питания вентилятора или таймера 2
- Et электровентиляторы осевые канальные бытовые накладные c электронным таймером 2
- Etf электровентиляторы осевые канальные бытовые накладные c фототаймером 2
- Ht электровентиляторы осевые канальные бытовые накладные c датчиком влажности 2
- Mr электровентиляторы осевые канальные бытовые накладные мультиопционные двухрежимные со встроенным контроллером fusion logic 1 2
- Mrh электровентиляторы осевые канальные бытовые накладные мультиопционные двухрежимные со встроенным контроллером fusion logic 1 2
- Parus pro 2
- Standard опции 2
- Вентиляторы предназчены для подключения к сети переменного тока напряжением 220 240 v 2
- Внимание 2
- Все действия связанные с подключением настройкой обслуживанием и ремонтом изделия производить только при снятом напряжении сети s1 в положении off 2
- Днофазная сеть к которой подключается вентилятор должна соответствовать действующим нормам стационарная электропроводка должна быть оборудована автоматом защиты сети s1 на схеме подключение необходимо осуществлять через выключатель s2 на схеме встроенный в стационарную проводку зазор между контактами выключателя на всех полюсах должен быть не менее 3 мм в исполнении опции 02 выключатель s3 на схеме встроен в вентилятор перед установкой необходимо убедиться в отсутствии видимых повреждений крыльчатки корпуса решетки а также в отсутствии в проточной части корпуса посторонних предметов которые могут повредить лопасти крыльчатки 2
- Дополнительные опции могут быть комбинированы или отсутствовать 2
- Значение ip 25 24 24 24 25 24 24 2
- Модель aura silent 2
- Назначение 2
- Находиться под присмотром для недопущения игры с прибором 2
- Обозначение наименование 2
- Основные технические характеристики 2
- Отключить автомат s1 в положении off и вызвать электрика 2
- Перед использованием прибора обязательно ознакомьтесь с содержанием данной инструкции 2
- По типу защиты от поражения электрическим током вентиляторы относятся к приборам іі класса по гост 30345 95 вид климатического исполнения изделия ухл4 по гост 15150 69 степень защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с гост 14254 96 мэк 529 89 2
- Подключение вентиляторов производится специалистами электриками имеющими специальный допуск к выполняемым работам запрещается эксплуатация вентиляторов за пределами указанного температурного диапазона от 1 с до 40 с запрещается установка вентилятора в одну вентиляционную магистраль с дымовыводящей трубой от устройств имеющих топливные горелки в случае обнаружения неисправностей 2
- Прибор не предназначен для использования лицами включая детей с пониженными физическими психическими или умственными способностями или при отсутствии у них опыта или знаний если они не находятся под контролем или не проинструктированы об использовании прибора лицом ответственным за их безопасность дети должны 2
- С электровентиляторы осевые канальные бытовые накладные с обратным клапаном 2
- Требования безопасности 2
- Условные обозначения опций 2
- Электровентилятор осевой канальный бытовой вок электровентилятор осевой канальный бытовой накладной вокн предназначен для удаления неприятных запахов и лишней влаги из туалетных ванных комнат а так же из других небольших помещений нуждающихся в вентиляции 2
- Slim 5 c mr 02 3
- Внимание 3
- Назначение 3
- Обозначение наименование 3
- Основные технические характеристики 3
- Требования безопасности 3
- Условные обозначения опций 3
- Aura silent slim parus 4
- Pro standard 4
- Автомат защиты s1 4
- Обозначение автомата защиты s1 на схеме 4
- Установка и подготовка к работе 4
- Автомат защиты s1 внешний выключатель s2 5
- Обозначение автомата защиты s1 на схеме 5
- Обозначение внешнего выключателя s2 на схеме обозначение встроенного выключателя s3 на схеме 5
- Принципиальные схемы подключения вентиляторов diciti 5
- Схема 1 5
- Схема 2 5
- Схема 3 для модели slim 5
- Зафиксировать сверху корпус с воздуховодами другой парой крышек держателей 6
- Монтажные схемы подключения к сети вентиляторов производства diciti 6
- Подключение вентилятора к сети показано на рис 1 8 6
- Пристыковать к корпусу вентилятора с двух сторон воздуховоды 6
- Рис parus 02 6
- Рис parus pro 6
- Установить в кронштейны первую пару крышек держателей 6
- Установить кронштейны держателей 6
- Установить на них вентилятор 6
- Зафиксировать сверху корпус с воздуховодами другой парой крышек держателей 7
- Пристыковать к корпусу вентилятора с двух сторон воздуховоды 7
- Рис parus 02 7
- Рис parus pro 7
- Рис pro 7
- Рис standard 7
- Рис standard 02 7
- Установить в кронштейны первую пару крышек держателей 7
- Установить кронштейны держателей 7
- Установить на них вентилятор 7
- Attention 8
- Safety requirements 8
- Сorrect use 8
- Attention 9
- Safety requirements 9
- Сorrect use 9
- Example 10
- Main technical characteristics 10
- Symbol legend of options 10
- Installation and set up procedures 11
- Main technical characteristics 11
- Pro standard 11
- Schematic diagrams of diciti fan s connection 12
- Scheme 1 12
- Scheme 2 12
- Scheme 3 for slim model 12
- Connection of fan to the network shown in pic 1 8 13
- Parus 02 13
- Parus pro 13
- Wiring diagram connection of diciti fans to the network 13
- Standard 14
- Standard 02 14
- Pro pic 4 6 install brackets of holders install first couple of covers in brackets install the fan butt airvents from two sides to the fan case fix the fan case with airvents by means of another couple of covers 15
- Aura silent 16
- Ip 25 24 24 24 25 24 24 16
- Parus pro 16
- Standard опциялары 16
- Бұйымды іске қосу реттеу күту және жөндеу бойынша өткізілетін барлық әрекеттері тек қана электр жүйесінің ажыратылған жағдайында өткізілуі тиіс s1 бөлшегі off позициясында желдеткіш қосу үшін қолданылатын бір фазалық электр жүйесі қолдануда болған нормаларына сай болуы керек стационарлық электр өткізгіш сымы электр жүйені қорғау автоматы арқылы жабдықталған болуы тиіс схемада s1 қылып көрсетілген іске қосылуы стационарлық сымы ішіне құрастырып орнатылған айырғыш арқылы өткізілуі керек схемада s2 қылып көрсетілген айырғыш контакттары арасындағы саңылау барлық полюстарында 3 мм көлемінен аз болмауы қажет 02 опциясында айырғыш схемада s3 қылып көрсетілген желдеткіш ішіне құрастырылып шығарылған құрастырып орнату алдынан қалақты дөңгелегі тұрқы шілтерде көзбен көріне алатын бұзылып зақымдануының болмауын тексеруіңіз және тұрқының ағызып шығаратын бөлшегінде желдеткіштің қалақтарын бұзып зақымдай алатын бөтен заттардың жоқ болуын тексеріп алуыңыз керек 16
- Бұл электр бұйым физикалық психикалық немесе ақыл ой қабілеттері төмен болған тұлғалар арқылы осылардың арасында балалар немесе осы бұйыммен жұмыс істеу бойынша тәжірибесі немесе білімдері жоқ болса олар бұйыммен бақылаусыз болса немесе осы тұлғаларды қауіпсіздігі үшін жауапты адамдар арқылы осы бұйыммен жұмыс істеуіне үйретілмесе қолдану үшін мақсатталмаған электр бұйыммен ойнауларын болдырмау үшін балаларды бақылап жүруіңіз керек 16
- Ескертпе 16
- Желдеткіштер кернеуі 220 240 в жиілігі 50 гц болған ауыстырмалы электр тоқ жүйесіне қосу үшін мақсатталған 16
- Желдеткіштердің іске қосылуы осы жұмыстарды өткізу үшін арнайы рұқсаты бар электрик мамандары арқылы өткізіледі желдеткіштерді белгіленіп көрсетілген температура аумағынан 1 c тан 40 c дейін тыс болған жағдайларда қолдануға болмайды желдеткішті отын жанарғысы бар құралдардан түтін шығаратын түтігімен жабдықталған желдету магистраліне бірге орнатылуы рұқсат етілмейді ақаулықтар табылған жағдайда автоматты өшіріп s1 бөлшегін off позициясына қойып электрик маманын шақырыңыз 16
- Мақсатталған қолдануы 16
- Негізгі техникалық мәліметтері 16
- Тұрмыстық белағаштық каналдық электр желдеткіші вок тұрмыстық белағаштық каналдық электр қапталған желдеткіші вокн туалет және ванна бөлмелерінен сонымен қатар желдетуді талап ететін басқа шағын бөлмелерден жағымсыз иістерді кетіру үшін қолдануға арналған 16
- Электр тоғы арқылы зақымданудан қорғау түрі бойынша электр желдеткіштер гост мемст 30345 95 бойынша іі санаттық құралдарына 220 240 в 50 гц жатады гост мемст 150150 69 бойынша ухл4 электр бұйым қабына қатты түрлі заттары мен судың кіруінен қорғау бойынша деңгейі гост мемст мэк 529 89 16
- Қауіпсіздік бойынша талаптар 16
- Құралды қолдану алдынан міндетті түрде осы нұсқаулықты оқып оның мазмұнымен танысып алыңыз 16
- Үлгі 16
- Белгілеу үлгісі 17
- Ескертпе 17
- Мақсатталған қолдануы 17
- Негізгі техникалық мәліметтері 17
- Опциялардың шартты белгілері 17
- Қауіпсіздік бойынша талаптар 17
- A a b b d h h f 18
- A b c e d f 18
- Aura 4 18
- Aura 5 18
- Aura 6 18
- Aura silent slim parus 18
- D a b x y e f с 18
- Diciti желдеткіштердің орнатылуы желдету ауа өткізгіштерімен және дербес түрде тегіс тік және көлденең үстілері үстінен ал 02 опциясы бар желдеткіштердің орнатылуы тегіс тік және бұйымды бұрама шегелер арқылы орнату үшін жеткілікті қаттылығы бар үстілер үстінен өткізіледі орнатылатын монтаждық үстілердің тік және көлденең бағыттары бойынша ұйғарынды ауытқу аумағы 0 5 мм diciti желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып қойыла алынады 18
- Diciti желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып қойыла алынады diciti желдеткіштері қабырға және төбелерге орнату үшін мақсатталған 02 опциясы бар diciti желдеткіштері қабырға үстінен ілініп орнатылып қолданылады 18
- Parus 4 18
- Parus 5 18
- Pro standard 18
- S1 қорғау автоматтың схема дағы белгіленуі 18
- S1 қорғау автоматы 18
- Silent 4 18
- Silent 5 18
- Silent 6 18
- Slim 4 18
- Slim 5 18
- Slim 6 18
- Standard 4 18
- Standard 5 18
- Құрастырып орнату мен іске қосу үшін дайындау 18
- Aura silent slim parus 19
- Diciti желдеткіштерін қосу бойынша негізгі схемалары 19
- Pro standard 19
- Ші схема 19
- Ші схема e үлгісі үшін 19
- Құрастырып орнату мен іске қосу үшін дайындау 19
- Aura silent 1ші сурет slim 2ші 3ші суреттер 20
- Diciti сериялық желдеткіштерді желіге қосу бойынша монтаж дық схемалары 20
- Parus 02 рис 5 20
- Parus 4ші сурет 20
- Pro 4ші 6шы суреттер 20
- Standard 02 8ші сурет 20
- Standard 7ші сурет 20
- Желдеткішті желіге қосу реті 1ші 8ші суреттерде көрсетіледі 20
- Ші сурет 4 parus pro 20
- Ші сурет 5 parus 02 20
- Pro 4ші 6шы суреттер 21
- Standard 02 8ші сурет 21
- Standard 7ші сурет 21
- Техникалық жұмыстарды өткізу бойынша нұсқаулар желдеткішті электр жүйесінен ажыратыңыз желдеткішті ауа өткізгіштер мен ауа таратушылардан ажыратып алып және орнатылған жерінен шығарып алып желдеткіш демонтажын өткізіңіз қатты кірленген жағдайда желдеткіштің қалақты дөңгелегін шығарып алыңыз пластмассадан жасалған барлық бөлшектерін сабын ерітіндісінде суланған жұмсақ шүберекпен сүртіп 21
- Шы сурет pro 21
- Ші сурет 4 parus pro 21
- Ші сурет 5 parus 02 21
- Ші сурет standard 21
- Ші сурет standard 02 21
- Black al 24
- Black carbon 24
- Black design 24
- Champagne 24
- Chrome 24
- Dark gray metal 24
- Gray metal 24
- Kz ru en 24
- White carbon 24
- White design 24
- Оption 24
- Ооо эра сохраняет за собой право вносить изменения без уведомления era llc reserves the right to make changes without notification эра жшқ ешбір хабарла ма бермей отыра өзгертулерді енгізуге құқылы 24
- Продан sold сатылды 24
- Свидетельство о приемке approval certificate қабылдау бойынша құжаттама 24
