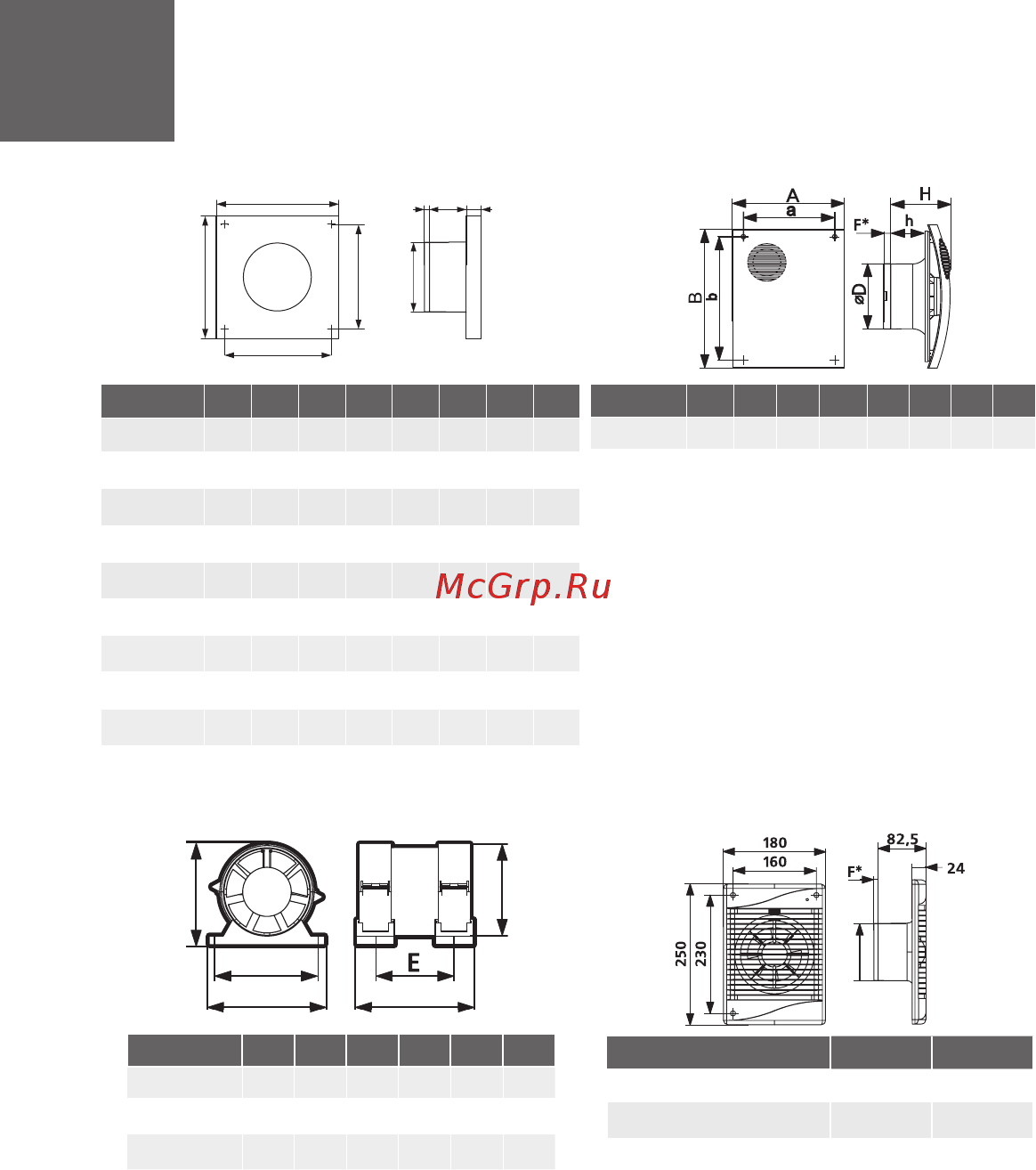

AURA/SILENT/SLIM PARUS
F*
E
C
Ød
X
A
Y
B
Модель
d A B X Y E F* С
AURA 4
100 155 155 135 135 70 7 24
AURA 5
125 175 175 155 155 78 8,5 24
AURA 6
150 214 214 196 196 82 10 24
SILENT 4
100 155 155 135 135 70 7 24
SILENT 5
125 175 175 155 155 78 8,5 24
SILENT 6
150 214 214 196 196 82 10 24
SLIM 4
100 160 160 140 140 76 7 9
SLIM 5
125 180 180 160 160 82 8,5 9
SLIM 6
150 205 205 187 187 86 10 9
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
Модель
A a B b D H h F*
PARUS 4
175 1 4 0 220 175 100 85 48 8
PARUS 5
219 175 275 220 125 96 54 10
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
PRO
STANDARD
ØD
Модель
D F*
STANDARD 4
100 7
STANDARD 5
125 8,5
*-Данный размер присутствует только у вентиляторов с
опцией обратный клапан
B
A
F
D
C
Модель A B C D E F
PRO 4 122 138 119 103,6 94 139
PRO 5 147 163 144 128,6 101 146
PRO 6 182 198 179 163,6 104 154
Установка и подготовка к работе
Вентиляторы DiCiTi монтируются как с вентиляционными воздуховодами, так и самостоятельно.
Вентиляторы DiCiTi предназначены для настенно-потолочного монтажа. Модели вентиляторов DiCiTi с
опцией 02 предназначены для настенного монтажа.
Монтаж вентиляторов DiCiTi осуществляется как c вентиляционными воздуховодами, так и
самостоятельно на ровную вертикальную или горизонтальную поверхность, для моделей с опцией 02 на
ровную вертикальную поверхность, достаточной жесткости для установки изделия при помощи шурупов.
Допустимое отклонение монтажной поверхности по вертикали и горизонтали ±0,5 мм.
Обозначение автомата
защиты S1 на схеме
Автомат защиты S1
