направляющей шины, цепи пилы и ведущей
звездочки цепи повышается.

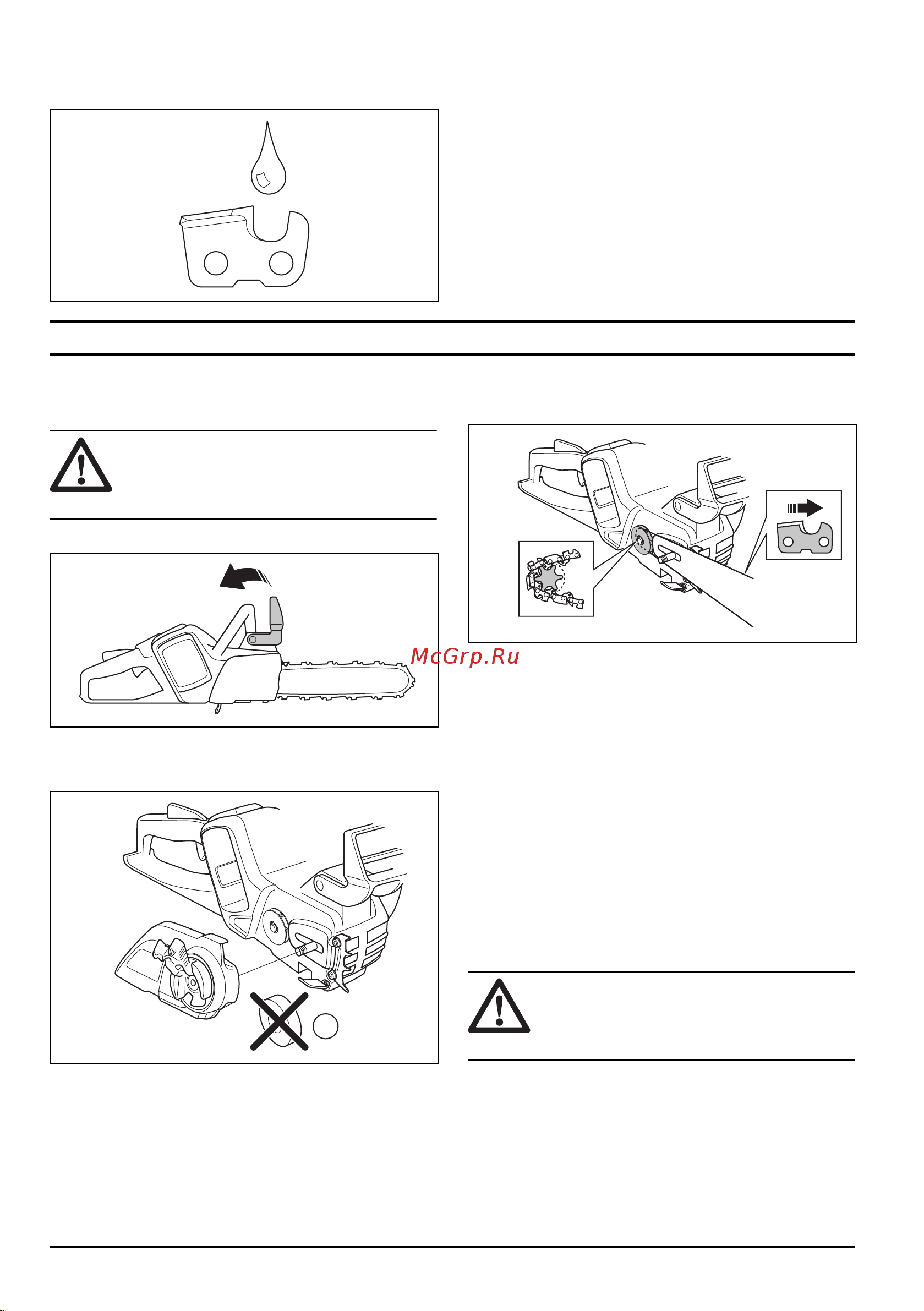

Сборка
Установка направляющей шины и
цепи пилы (330i)
ПРЕДУПРЕЖДЕНИЕ: Перед сборкой или
техобслуживанием изделия в
обязательном порядке извлеките из
изделия аккумулятор.
1. Отключите тормоз цепи.
2. Ослабьте ручку и снимите кожух ведущей
звездочки (тормоз цепи) и транспортировочное
кольцо (A).
A
3. Установите направляющую шину поверх болта
шины. Отведите направляющую шину в самое
заднее положение. Приподнимите цепь пилы над
ведущей звездочкой и вставьте ее в паз на
направляющей шине. Начинайте с верхней
стороны направляющей шины.
4. Убедитесь, что кромки режущих звеньев
направленны вперед на верхней стороне
направляющей шины.
5. Убедитесь, что кромки режущих звеньев
направлены вперед на верхней стороне
направляющей шины.
6. Установите кожух ведущей звездочки и вставьте
штифт натяжителя цепи в отверстие на
направляющей шине.
7. Убедитесь, что приводные звенья цепи пилы
правильно установлены на ведущую звездочку.
8. Убедитесь, что цепь пилы правильно вставлена в
паз на направляющей шине.
9. Натяните цепь пилы. См. инструкции в разделе
Регулировка натяжения цепи пилы на стр. 32
.
Установка направляющей шины и
цепи пилы (535i XP)
ПРЕДУПРЕЖДЕНИЕ:
Перед сборкой или
техобслуживанием изделия в
обязательном порядке извлеките из
изделия аккумулятор.
14 958 - 006 - 15.05.2019
Содержание
- I 535i x 1
- Введение 2
- Назначение 2
- Обзор изделия 2
- Описание изделия 2
- Содержание 2
- Yyyywwxxxxx 3
- Условные обозначения на аккумуляторе и или зарядном устройстве аккумулятора 3
- Условные обозначения на изделии 3
- Безопасность 4
- Инструкции по технике безопасности 4
- Общие меры предосторожности при работе с электроинструментом 4
- Техника безопасности на рабочем месте 4
- Электрическая безопасность 4
- Личная безопасность 5
- Эксплуатация и обслуживание аккумуляторного инструмента 5
- Эксплуатация и обслуживание электроинструмента 5
- Меры предосторожности при обращении с цепной пилой 6
- Причины отдачи и меры по защите оператора 6
- Сервисное обслуживание 6
- Инструкции по технике безопасности во время эксплуатации 7
- Общие инструкции по технике безопасности 7
- Защитные устройства на изделии 9
- Средства индивидуальной защиты 9
- Техника безопасности при работе с аккумулятором 12
- Техника безопасности при работе с зарядным устройством аккумулятора 12
- Инструкции по технике безопасности во время технического обслуживания 13
- Инструкции по технике безопасности для режущего оборудования 13
- Сборка 14
- Установка направляющей шины и цепи пилы 330i 14
- Установка направляющей шины и цепи пилы 535i xp 14
- B i f g h 15
- Введение 15
- Проверка функциональности изделия перед использованием 15
- Эксплуатация 15
- Использование правильного масла для смазки цепи 16
- Подключение аккумулятора к зарядному устройству 16
- Подключение зарядного устройства 16
- A b c d 17
- Информация по отдаче 17
- Общие вопросы об отдаче 17
- Запуск изделия 18
- Использование функции save 18
- Использование техники пиления 19
- Остановка изделия 19
- Пиление с протягом и пиление с нажимом 19
- Использование зубчатого упора 20
- Пиление бревна на земле 20
- Пиление бревна с опорой с одной стороны 20
- Использование техники обрезки веток 21
- Пиление бревна с опорой с обеих сторон 21
- Использование техники валки деревьев 22
- Поддержание безопасного расстояния 22
- Расчет направления валки 22
- Валка дерева 23
- Очистка ствола и подготовка пути отхода 23
- Высвобождение застрявшего дерева 25
- Обрезка деревьев и ветвей находящихся в напряженном состоянии 25
- Введение 26
- График технического обслуживания 26
- Техническое обслуживание 26
- Проверка переднего щитка для рук 27
- Техническое обслуживание и проверки защитных устройств изделия 27
- Проверка рычага тормоза 28
- Проверка стопора переключателя 28
- Проверка уловителя цепи 28
- Заточка цепи пилы 29
- Информация о направляющей шине и цепи пилы 29
- Очистка системы охлаждения 29
- Проверка аккумулятора и отсека аккумулятора 29
- Проверка зарядного устройства аккумулятора 29
- Проверка кнопочной панели 29
- Pitch d 30
- Общая информация о заточке режущих звеньев 30
- Заточка режущих звеньев 31
- Общая информация о настройке ограничителя глубины 31
- Регулировка ограничителя глубины 31
- Регулировка натяжения цепи пилы 32
- Регулировка натяжения цепи пилы 330i 32
- Проверка смазки цепи пилы 33
- Регулировка натяжения цепи пилы 535i xp 33
- Проверка ведущей звездочки цепи 34
- Проверка направляющей шины 34
- Проверка режущего оборудования 34
- Кнопочная панель 35
- Поиск и устранение неисправностей 35
- Аккумулятор 36
- Зарядное устройство 36
- Транспортировка и хранение 36
- Транспортировка хранение и утилизация 36
- Технические данные 37
- Утилизация аккумулятора зарядного устройства и изделия 37
- Комбинации направляющей шины и цепи пилы 38
- Принадлежности 38
- Оборудование для заточки и углы заточки 39
- Рекомендованные аккумуляторы 39
- Рекомендованные зарядные устройства 40
- Декларация соответствия ес 41
