Husqvarna 535iXP-14 [31/41] Заточка режущих звеньев
![Husqvarna 535iXP-14 [31/41] Заточка режущих звеньев](/views2/1638607/page31/bg1f.png)

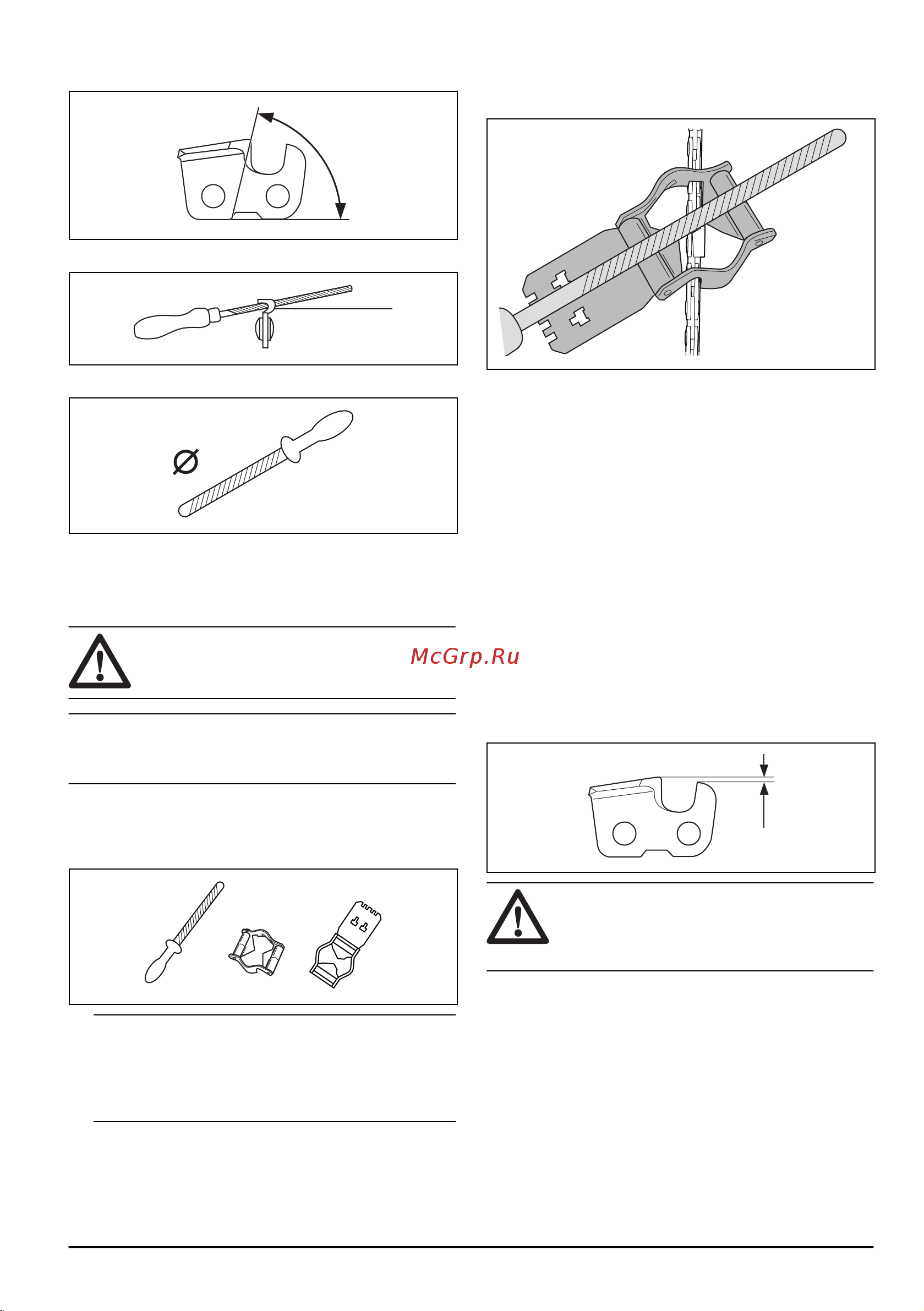

• Угол резания.
• Положение напильника.
• Диаметр круглого напильника.
Без подходящего инструмента заточить цепь пилы
очень сложно. Используйте шаблон для затачивания
Husqvarna. Это поможет обеспечить максимальную
эффективность резки и минимальный риск отдачи.
ПРЕДУПРЕЖДЕНИЕ: Сила отдачи
значительно повышается при
несоблюдении инструкций по заточке.
Примечание: Информацию по заточке цепи пилы см.
в разделе
Оборудование для заточки и углы заточки
на стр. 39
.
Заточка режущих звеньев
1. При заточке режущих зубцов используйте
круглый напильник и шаблон для заточки.
Примечание:
Информацию о размере напильника
и шаблоне для вашей цепи согласно
рекомендации Husqvarna см. в разделе
Оборудование для заточки и углы заточки на стр.
39
.
2. Правильно прикладывайте шаблон для
затачивания к режущему звену. См. инструкции,
идущие в комплекте с шаблоном для
затачивания.
3. Переместите напильник с внутренней стороны
режущего зубца наружу. Уменьшите давление на
напильник при движении на себя.
4. Снимите материал с одной стороны всех
режущих зубьев.
5. Поверните изделие и удалите материал с другой
стороны.
6. Убедитесь, что все режущие зубья имеют
одинаковую длину.
Общая информация о настройке
ограничителя глубины
После заточки режущих зубьев (A) регулировка
ограничителя глубины (C) уменьшается. Для
поддержания максимальной производительности
при пилении необходимо удалить заполнитель из
ограничителя глубины (B), чтобы достичь
рекомендованной настройки ограничителя.
Инструкции по регулировке настройки ограничителя
глубины для вашей цепи пилы см. в разделе
Принадлежности на стр. 38
.
A
B
C
ПРЕДУПРЕЖДЕНИЕ:
Чрезмерно
большая регулировка ограничителя
глубины увеличивает риск отдачи цепи
пилы!
Регулировка ограничителя глубины
Прежде чем отрегулировать настройку ограничителя
глубины или заточить режущие звенья, см.
инструкции в разделе
Заточка режущих звеньев на
стр. 31
. Мы рекомендуем регулировать настройку
958 - 006 - 15.05.2019
31
