Евроавтоматика PK-1P/Un Инструкция по эксплуатации онлайн

Евроавтоматика PK-1P/Un Инструкция по эксплуатации онлайн
Реле электромагнитное
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Напряжение питания, В
(одно из напряжений)
Максимальный коммутируемый ток, А
Максимальное коммутируемое напряжение, В
Контакт
Напряжение изоляции, В
Напряжение пробоя изоляции, кВ
Напряжение пробоя между контактами, кВ
Тип присоединенного автоматического
выключ. защищающего коммутируемую цепь
Индикация включения питания
Время включения, мс
Время выключения, мс
0
Диапазон рабочих температур, С
Степень защиты
Степень загрязнения среды
Категория перенапряжения
Коммутационная износостойкость, циклов
Ток потребления, mА
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
12, 24, 48 AC/DC
110, 230 AC
16 AС-7a
250
1NO/NC (1 переключающий)
400
контакт-катушка 2,5
1,2
В16(16А)
зеленый светодиод
40
20
-25...+50
IР20
3
III
5
>10
25...50
18 х 90 х 65
2
винтовые зажимы 2,5 мм
1S
65
на DIN-рейке 35 мм
Реле электромагнитное PK-1P предназначено для
гальванической развязки между силовыми цепями и
цепями управления, дистанционного включения нагрузки
путем подачи управляющего напряжения на обмотку реле,
а также использования в качестве промежуточного.
PK-1P
Назначение
Технические характеристики
Руководство по эксплуатации
ТУ BY 590618749.013-2006
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

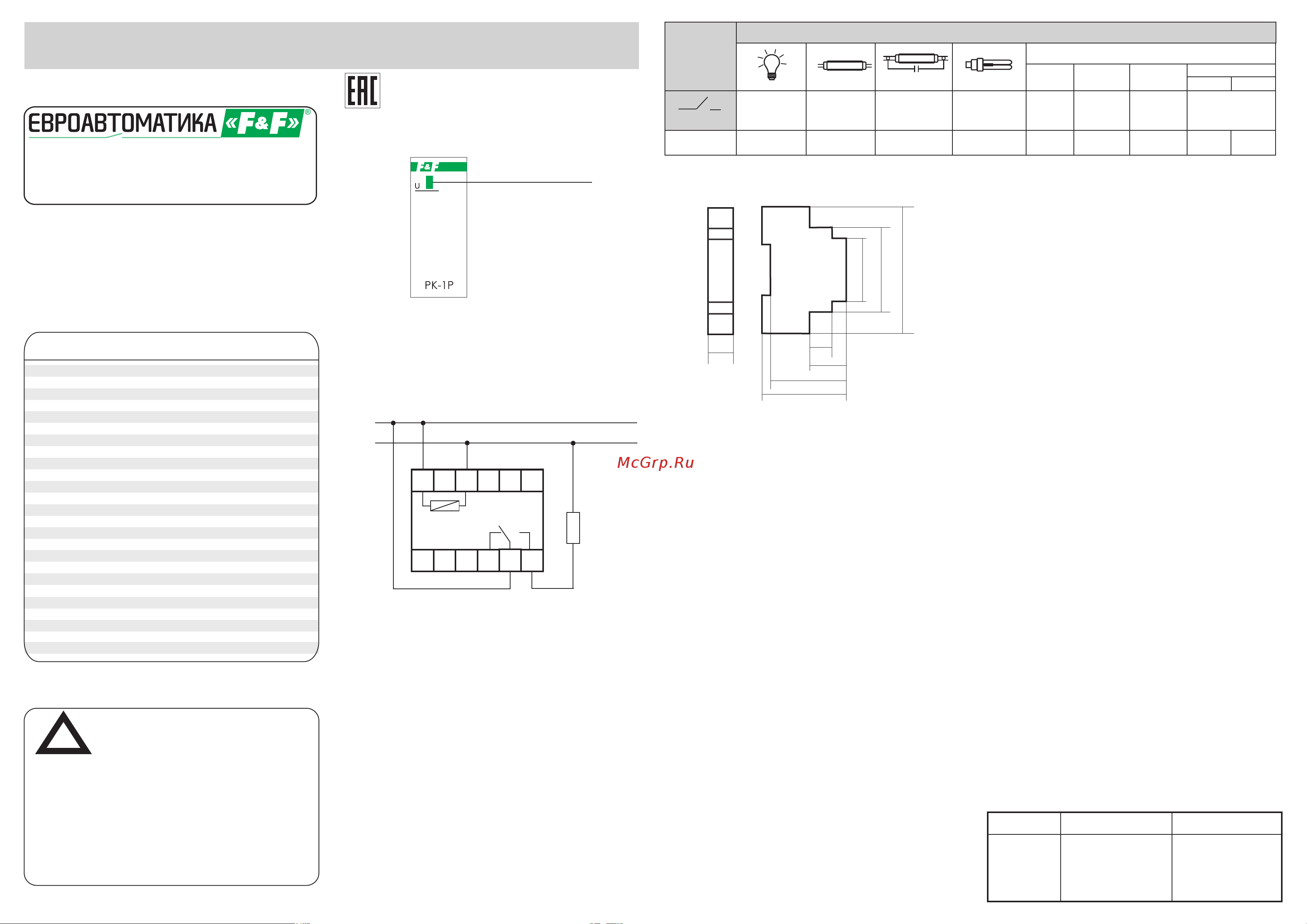

Cхема подключения
Лицевая панель
1
2
3
4
5
6
7
8
9
10
11
12
~/+/-
~/-/+
RH
Подключение
1. Отключить питание.
2. Провод фазы (L) подключить к зажимам 1 и 11,
провод нуля (N) к зажиму 3.
3. Нагрузку подключить между нулевым проводом и
зажимом 12.
4. Включить питание.
Реле электромагнитное..............................................
Руководство по эксплуатации.............. ......................
Упаковка......................................................................
1шт
1шт
1шт
Комплект поставки
Перед подключением изделия к электрической сети
(в случае его хранения или транспортировки при
низких температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Реле электромагнитное PK-1P выполнено в одномо-
дульном корпусе для крепления на DIN-рейку 35мм. На
передней панели находится индикатор питания/смены
положения контактов исполнительно реле.
Индикатор питания/смены
положения контактов
Размеры корпуса
18
65
60
31.5
16.5
45
67
90
Изделия р е ализуются чер ез дилер скую сеть
предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
0
воздуха до 80% при 25 С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-
ным помехам устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений
корпуса изделия дальнейшая его эксплуатация
запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Транспортировка изделия может осуществляться
любым видом закрытого транспорта, обеспечивающим
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Обслуживание
Условия транспортировки и хранения
Эксплуатация изделия должна осуществляться в соот-
ветствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повре-
ждение, эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где
возможно попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Гарантийный срок эксплуатации изделия - 24 месяца с даты
продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с
даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
Свидетельство о приемке
Требование безопасности
Гарантийные обязательства
Реле электромагнитное PK-1P изготовлено и принято
в соответствии с требованиями
ТУ BY 590618749.013-2006, действующей технической
документации и признано годным для эксплуатации.
Драгоценные металлы отсутствуют
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1
АC-15
АC-3
7мкФ
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
Энергосбере-
гающие, лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W
750W
500W
0,9kW
16A 16А
24V
230V
4000VA
АC-1
Активная
нагрузка
Штамп ОТК
Дата продажи
Дата выпуска
