Евроавтоматика CP-710 Инструкция по эксплуатации онлайн

Евроавтоматика CP-710 Инструкция по эксплуатации онлайн

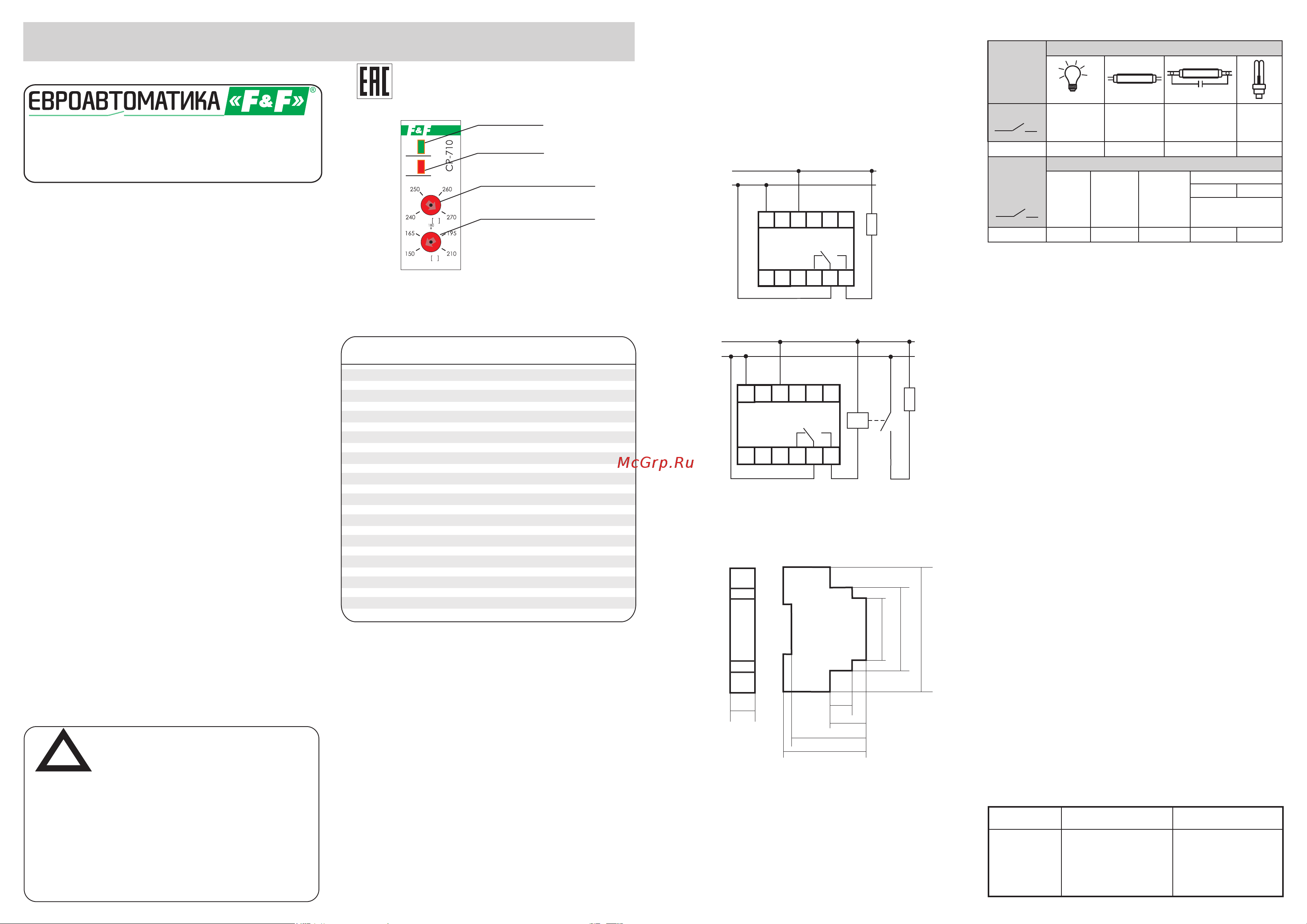

ТУ BY 590618749.017-2012
Индикатор
питания
Индикатор
аварии
Регулировка верхнего
порога напряжения
Регулировка нижнего
порога напряжения
Назначение
Реле контроля напряжения CP-710
Панель управления
Руководство по эксплуатации
V
V
U
AL
Для непрерывного контроля величины напряжения в однофазной
сети переменного ток а и з а щ и т ы электроустановок,
электроприборов и т. п. от повышенного или пониженного
напряжения питания, от аварий в питающей сети при обрыве
нулевого провода. Защита осуществляется путем отключения от
потребителя от сети питания.
Верхний и нижний пределы напряжения устанавливает потребитель
с помощью потенциометров на панели управления. При выходе
напряжения за установленные пределы или обрыве нулевого
провода реле отключает защищаемое оборудование. После
восста новления сетевого напряжения реле включается
автоматически.
При циклической нестабильности напряжения питания (после 5
отключений в течении 2 минут ) происходит отключение нагрузки на
5 минут.
Если контролируемое напряжение находится в пределах заданного
потенциометрами диапазона, контакты 11 и 12 исполнительного
реле замкнуты — горит зеленый светодиод.
Индикация режимов работы
Индикатор питания “U”:
“горит” — реле включено, замкнуты контакты 11-12;
“не горит” — реле отключено, замкнуты контакты 10-11;
“моргает с частотой 1 Гц” — реле отключено из-за нестабильности
сети питания, при востановлении нормального питания, реле будет
включено через 5 минут, замкнуты контакты 10-11.
Индикатор аварии “AL”:
“горит” — пониженное напряжение в сети;
“не горит” — напряжение в сети отсутствует;
“моргает с частотой 4Гц” — повышенное напряжение в сети;
“кратковременно вспыхивает” — авария отсутствует;
“кратковременно гаснет” — идет отсчет времени повторного
включения.
Принцип работы
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Реле контроля напряжения СР-710 не предназначено для
защиты электрических потребителей и электроустановок от
грозовых разрядов.
Umax
Umin
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Реле контроля напряжения СP-710 выполнено в одномодульном
корпусе для крепления на DIN-рейку 35мм. На передней панели
находятся индикатор питания, индикатор аварии, регуляторы
нижнего и верхнего порога отключения.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае
его хранения или транспортировки при низких температурах),
для исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее
2-х часов.
ВНИМАНИЕ!
Напряжение питания, В/Гц
Максимальнай коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Индикация
Диапазон контролируемых напряжений, В
нижний
верхний
Время срабатывания, с
для нижнего порога Umin
для верхнего порога Umax
Время повторного включения, c
Гистерезис, В
Потребляемая мощность, не более, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
Монтаж
150...300 / 50
16 AС1 / 250В
см. табл. 1
1NO/NC (1 переключающий)
2 светодиода
150 - 210
240 - 270
<2
<0,1
4
5
1
-25...+50
IР20
5
>10
2
III
18х90х65
винтовые зажимы 2,5 мм²
1S
64
на DIN-рейке 35 мм
Технические характеристики
Реле контроля напряжения...........................................................
Руководство по эксплуатации.............. .........................................
Упаковка.........................................................................................
1шт
1шт
1шт
Комплект поставки
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
0
25...+50 °С, относительная влажность воздуха до 80% при 25 С.
Рабочее положение в пространстве - произвольное. Высота над
уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
К1.1
Схема подключения при нагрузке до 16А.
Схема подключения с использованием контактора при нагрузке
более 16А.
Rн - защищаемая установка
Rн - защищаемая установка
К - контактор
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
N
N
L
L
Rн
Rн
К
Подключение
1.Отключить питание.
2. Установить реле контроля напряжения в распределительном щите
на DIN-рейке.
3.К зажимам 1 и 11 присоединить фазный провод. К зажиму 3
присоединить нулевой проводник.
4.Подключить нагрузку к зажиму 12 и нулевому проводнику.
5. Включить питание.
Схемы подключений
Размеры корпуса
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится производитемем изделия.
Послегарантийное обслуживание изделия выполняется произво-
дителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Обслуживание
18
65
60
31.5
16.5
45
67
90
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающи м предохранение
упакованных изделий от механических воздействий и воздействий
атмосферных осадков. Хранение изделия должно осуществляться в
упаковке производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от минус 50° до
плюс 50°С и относительной влажности не более 80% при
температуре +25°С.
Условия транспортировки и хранения
Эксплуатация изделия должна осуществляться в соот-ветствии с
требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться квалифици-
рованным персоналом.
При подключении реле необходимо следовать схеме подключения.
Требование безопасности
Гарантийный срок эксплуатации изделия - 24 месяца с даты
продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
Свидетельство о приемке
Гарантийные обязательства
Реле контроля напряжения CP-710 изготовлено и принято
в соответствии с требованиями ТУ BY 590618749.017-2012,
действующей технической документации и признано годным для
эксплуатации.
Драгоценные металлы отсутствуют
Штамп ОТК
Дата продажи
Дата выпуска
Мощность нагрузки
Таблица 1
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W 750W 500W
0,9kW
16A
16А
24V
230V
4000VA
АC-1
Активная
нагрузка
7мкФ
16A
