Инструкции по подключению пилы к источнику питания представлены на схеме электрических

подключений.

9 ЗАПУСК И ОСТАНОВКА МАШИНЫ

1. Поднимите раму пилы в верхнее положение.

2. Машина запускается нажатием кнопки пуск (В) Рис.2. И она будет продолжать работать до

тех пор, пока рычаг пилы находится в нижнем положении в конце разреза, или пока не будет

нажата кнопка стоп (С).

3. В аварийной ситуации нажмите кнопку (D), чтобы остановить машину. После устранения

проблемы отпустите кнопку аварийной остановки и снова запустите машину кнопкой пуск (B).

4. При использовании охлаждающей жидкости поверните ручку выбора (А) вправо.

5. Для регулировки скорости подачи при резке поверните регулятор расхода (F) по часовой

стрелке для ускорения подачи или против часовой стрелки - для замедления подачи. При

правильной настройке регулятора (F) поверните регулятор управления (G) для управления

работой пилы.

6. Автоматический концевой запорный клапан установлен для остановки двигателя после

завершения резки. Концевой выключатель (D) контролируется рычагом (C) Рис.3, который

контактирует с верхней частью гидравлического цилиндра (E), отключая двигатель и насос

охлаждающей жидкости.

7. Если двигатель остановится до того, как будет завершена операция резки, или же

продолжит свою работу после завершения операции, то концевой выключатель (D) Рис.3.

можно отрегулировать в положение выше или ниже поворотом двух винтов (F).

10 РЕГУЛИРОВКА ОПУСКАНИЯ РЫЧАГА ПИЛЫ

Опускание рычага пилы необходимо настроить таким образом, чтобы зубья лезвия были на

1/16 ниже поверхности стола, когда пила находится в крайнем нижнем положении. Если такая

регулировка необходима, то ослабьте контргайку (A) Рис.4. и заверните или выверните

упорный винт (B) до достижения правильной регулировки. Затем затяните контргайку (A).

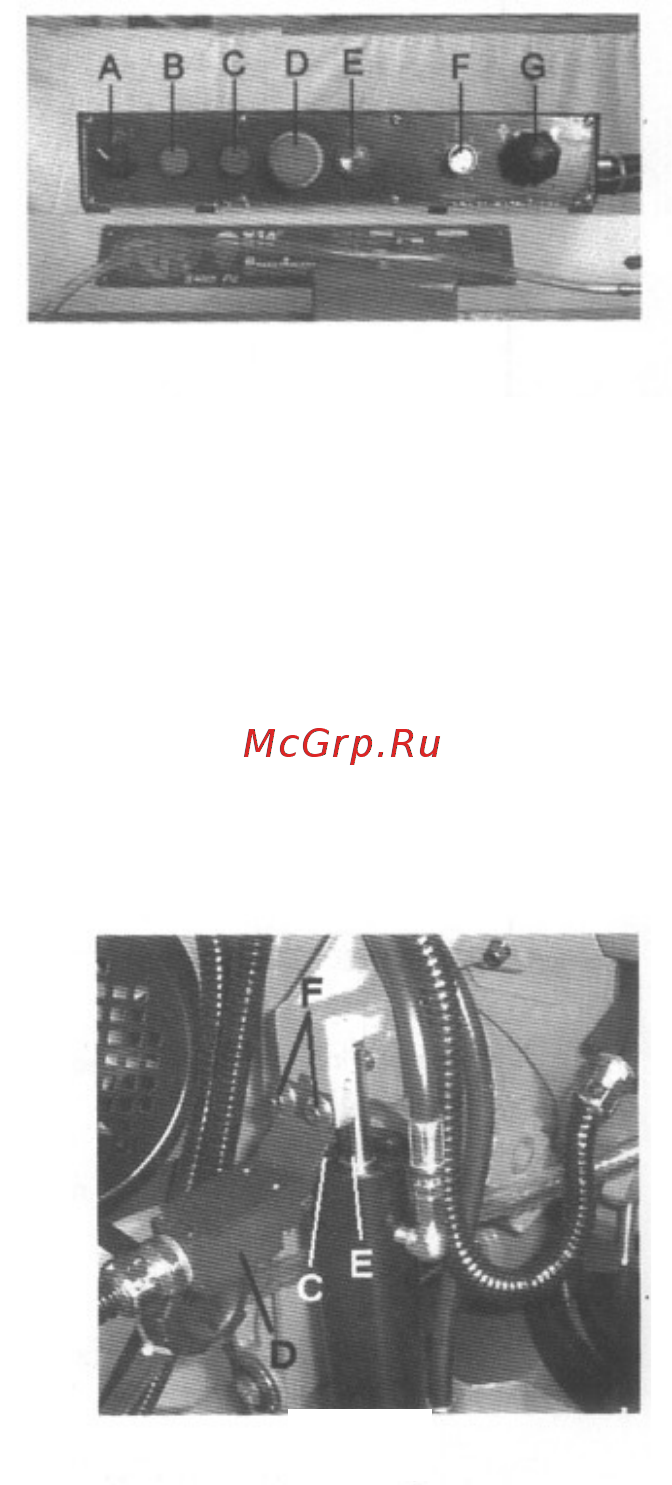

Рис. 2

Рис. 3
