Заготовка помещается между зажимами, при этом та часть, которую необходимо отрезать,

должна выступать за полотно. Ваша машина оборудована губками тисков «быстрого

действия», которые позволяют мгновенно расположить подвижные губки тисков (B) Рис.12.

Просто поверните маховик (А) против часовой стрелки на 1/2 оборота и переместите губки

тисков (B) в нужное положение. Затем затяните тиски (B) по отношению к заготовке, вращая

маховик по часовой стрелке. Тиски можно регулировать так, чтобы можно было резать под

любым углом, начиная от прямого угла 90 градусов до угла в 45 градусов, ослабив две

подпружиненных ручки зажимов (одна из которых расположена на каждой губке тисков),

позиционируя губки тисков под нужным углом и затягивая подпружиненные ручки. Правая

губка тисков снабжена неподвижным ограничителем для быстрой установки губки под углом

90 или 45 градусов. Для проверки и регулировки неподвижного ограничителя выполните

следующие действия:

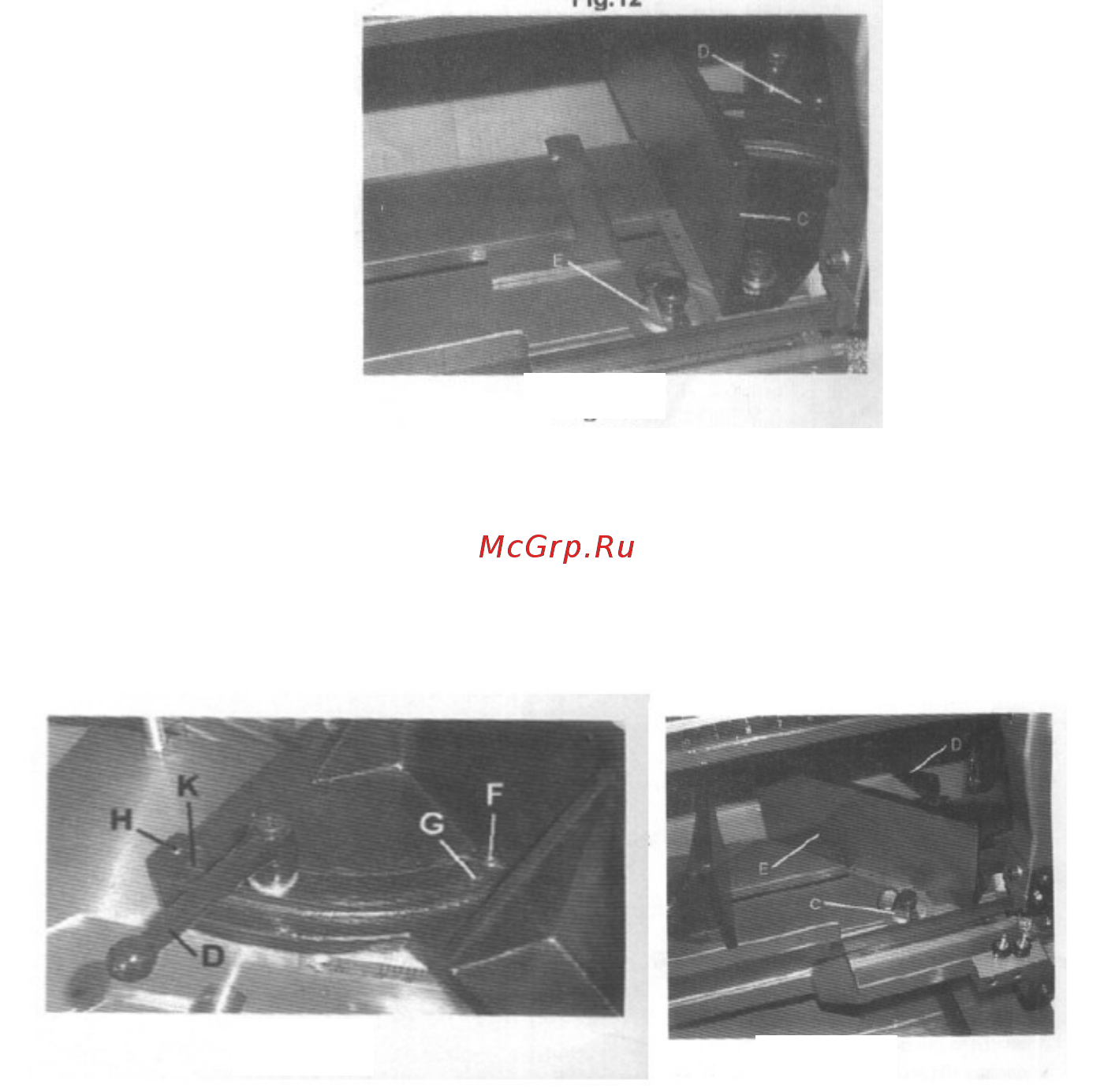

1. Поверните правую губку тисков (C) Рис.13. полностью вправо и замкните подпружиненную

зажимную рукоятку (D).

2. При помощи комбинированного угольника (E), поместите один конец угольника на губку

тисков, а другой конец на полотно, как показано на Рис. 13. Проверьте визуально, чтобы губка

тисков находилась под углом 90 градусов к полотну.

3. Если необходима регулировка, ослабьте зажимную ручку (D) Рис.14, ослабьте

установочный винт (F) и поверните регулировочный винт (G), пока губка тисков не будет под

углом 90 градусов к полотну. ПРИМЕЧАНИЕ: поверните винт (G) с противоположного конца,

через переднюю часть тисков. Конец винта (G), должен соприкасаться с головкой зажимной

ручки (D), когда губка тисков находится под углом 90 градусов по отношению к полотну. Затем

затяните установочный винт (F).

4. Если необходима регулировка, ослабьте зажимную ручку (D) Рис.14, ослабьте

установочный винт (K), который должен соприкасаться с головкой зажимной ручки, когда губка

тисков находится под углом 45 градусов по отношению к полотну. Затем затяните

установочный винт (H).

5. Поверните правую губку тисков (C) полностью влево, как показано на Рис. 15, и замкните

подпружиненную зажимную ручку (D).

6. При помощи комбинированного угольника (E) поместите один конец угольника на губке

тисков, а другой конец - на полотне, как показано на Рис.15. Проверьте, чтобы было видно,

что губка тисков находится под углом 45 градусов к полотну.

18 ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

Рис. 13

Рис. 14

Рис. 15
