Visprom PPK-230V (38801400) [13/67] Рис 8

Указатель и шкала натяжения (B) находятся под колесом. Шкала имеет градуировку для

обозначения натяжения, равного 20000, 30000 и 35000 фунтов на квадратный дюйм (фунт/кв.

дюйм). Для углеродных полотен (похожих на то, которое поставляется вместе с машиной),

полотно должно иметь натяжение 20000 фунт/кв. дюйм. Для биметаллических полотен,

натяжение должно быть 30000 фунтов на квадратный дюйм. Всегда отпускайте натяжение

полотна в конце каждого рабочего дня, чтобы продлить срок службы полотна.

13 РЕГУЛИРОВКА ВЕДЕНИЯ ПОЛОТНА

Убедитесь, что полотно натянуто правильно перед проведением проверки или регулировки.

Полотно ведется правильно, когда задняя часть полотна только слегка касается фланцев

обеих колес во время работы машины. Если полотно не касается фланцев, затяните или

ослабьте винт (А) Рис.9, чтобы ведение полотна осуществлялось правильно.

14 РЕГУЛИРОВКА РЫЧАГА НАПРАВЛЯЮЩЕЙ ОПОРЫ ПОЛОТНА

Рычаг направляющей опоры полотна (A) Рис.10 необходимо установить как можно ближе к

заготовке. Для перемещения направляющего рычага сначала ослабьте фиксирующую ручку

(В), переместите направляющий рычаг (А) относительно заготовки. Когда вы будете уверены,

что направляющий рычаг не будет мешать заготовке, затяните ручку (В).

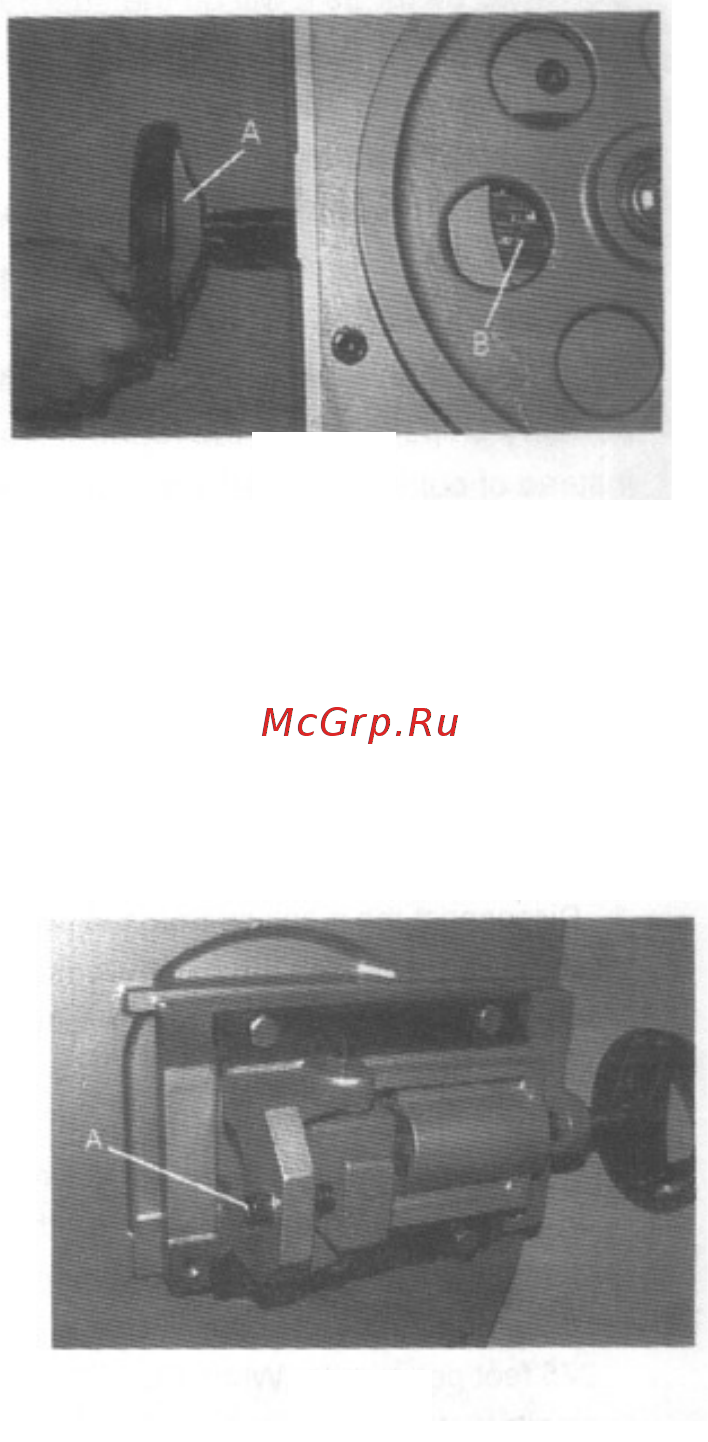

Рис. 8

Рис. 9
