Visprom PPK-230V (38801400) [12/67] Рис 4

11 ИЗМЕНЕНИЕ СКОРОСТИ И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ

Ваша машина может обеспечить работу в диапазоне четырех скоростей: 50,125, 200 и 275

футов в минуту. Для изменения скорости выполните следующие действия:

1. Отключите машину от источника питания.

2. Ослабьте натяжение ремня, отпустив ручку замка натяжения (A) Рис.5. и позволив

двигателю качнуться вперед.

3. Ослабьте хвостовой винт ремня (D) Рис.6.

4. Сдвиньте ремень (G) Рис.7. в нужные пазы на шкивах. Когда ремень находится на

наибольшей ступени шкива двигателя (E) и наименьшей ступени шкива коробки передач (F),

то скорость будет равна 275 футов в минуту. Когда ремень находится на наименьшей ступени

шкива двигателя (E) и на наибольшей ступени коробки передач (F), то скорость будет 50

футов в минуту.

5. Регулируйте натяжение ремня, вращая двигатель назад до получения отклонения ремня,

равного примерно 1/2”, в межосевом промежутке шкивов при помощи легкого нажатия

пальцем. Затем затяните ручку замка натяжения (A) Рис.5. и регулярно проверяйте ее работу.

ПРИМЕЧАНИЕ:

На крышке шкива есть блокирующий выключатель. Машина будет остановлена, когда крышка

открыта. Не удаляйте этот выключатель ни в коем случае, и не забывайте регулярно

проверять его работу.

12 РЕГУЛИРОВКА НАТЯЖЕНИЯ ПОЛОТНА

Для натяжения полотна, поднимите крышку левого колеса и поверните ручку натяжения

полотна (A) Рис.8 по часовой стрелке.

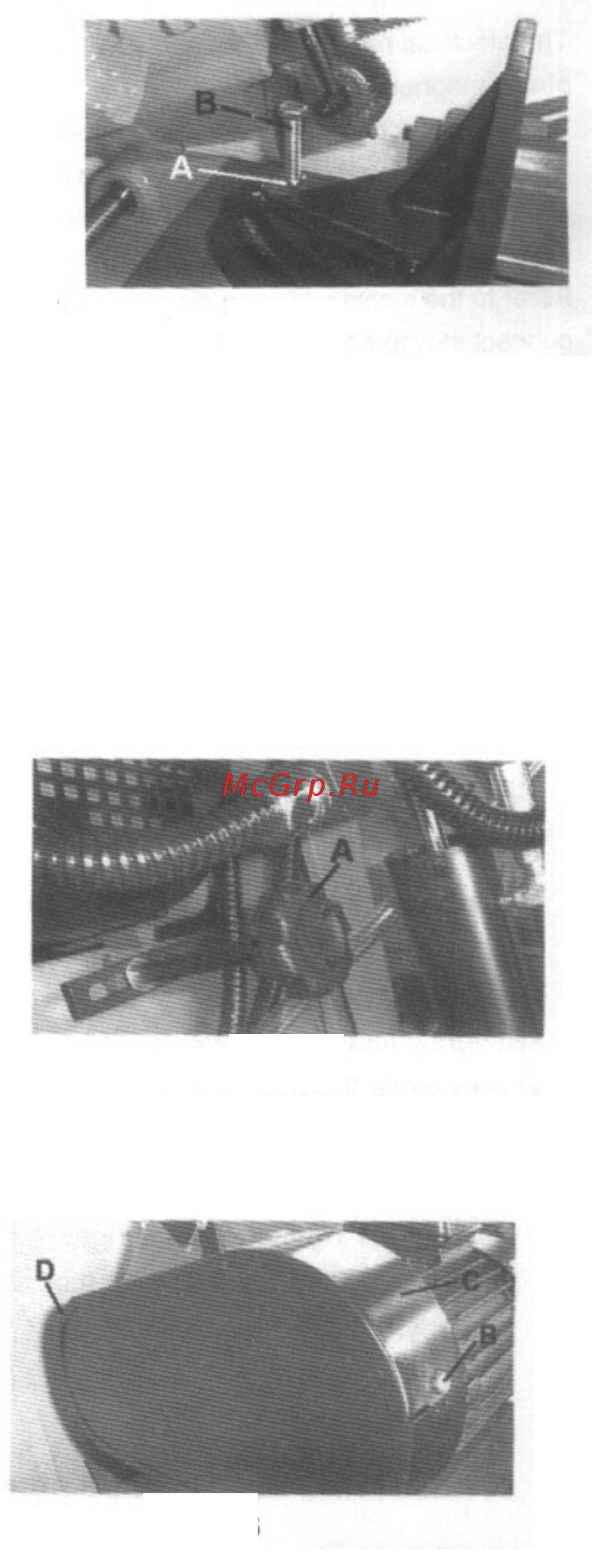

Рис. 4

Рис. 5

Рис. 6
