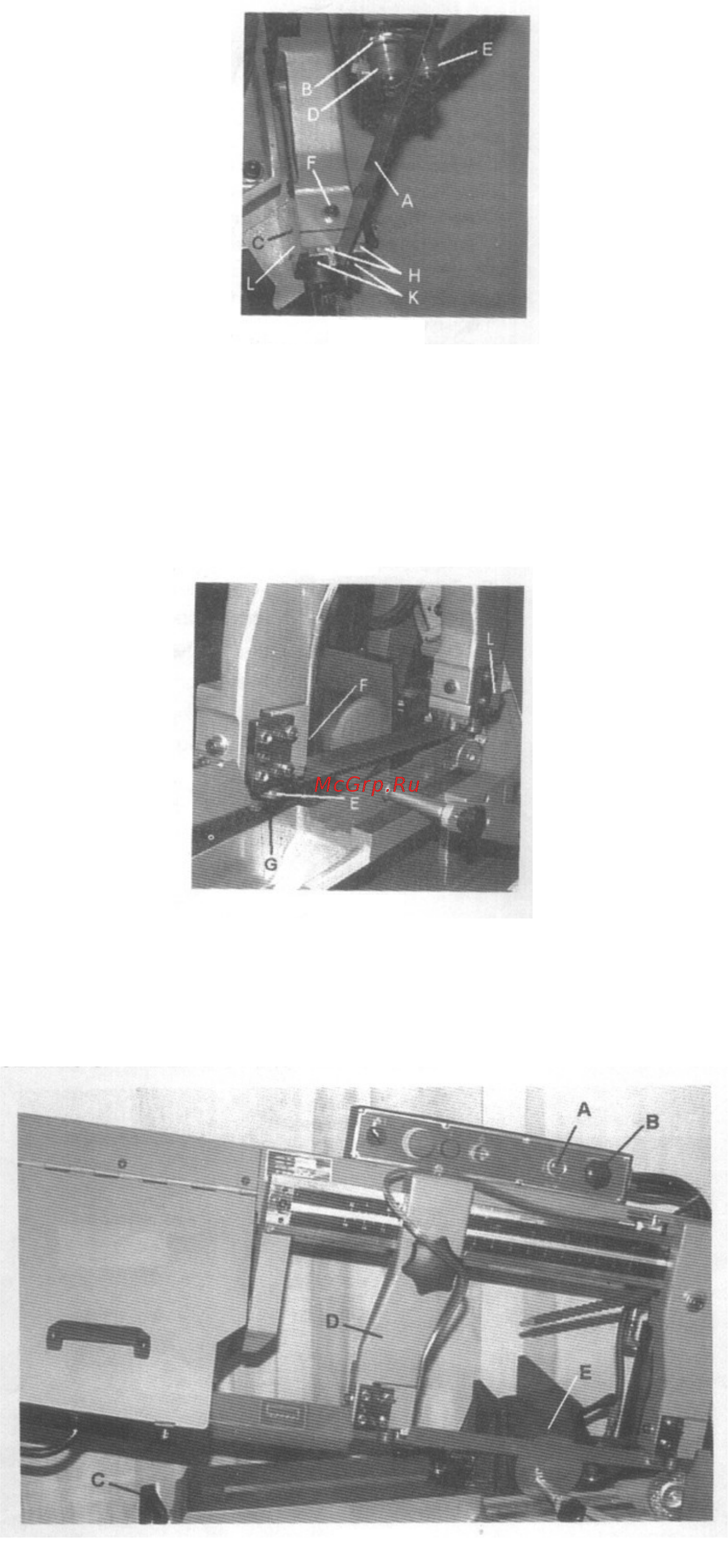

2. Полотно ленточной пилы (A) также должно перемещаться между ними и слегка касаться

двух шарикоподшипников направляющих полотна (D) и (E) Рис.18. Передний подшипник (E)

Рис.18 и 19 установлен на эксцентрик и может легко регулироваться для соответствия

толщине полотна, путем ослабления установочного винта (F) и поворота вала (G) Рис.19.

3. Направляющие твердосплавных полотен (H) Рис.18 также должны быть отрегулированы

таким образоом, чтобы они слегка касались полотна, путем ослабления винтов (K).

4. Шарикоподшипники направляющих полотна, направляющие твердосплавных полотен и

дублирующие подшипники на держателе (L) Рис.18 и 19 должны быть отрегулированы

аналогичным образом.

21 НАСТРОЙКА МАШИНЫ ДЛЯ ЭКСПЛУАТАЦИИ

Рис. 18

Рис. 19

Рис. 20
