Les plaques signalétiques des systèmes d’entraînement
600-I et 690-I se trouvent sous le carter du moteur. Les 4
derniers chiffres du numéro de série indiquent le mois et
l’année de fabrication sous format « MM/AA ».
Figure 4 – Numéro de série de l’appareil
Equipements de base
Les systèmes d’entraînement 600-I et 690-I sont livrés
avec les équipements suivants :
• Systèmes d’entraînement
• Adaptateur pour tête de 600-I (690-I uniquement)
• Mode d’emploi
Le choix des matériaux et des
moyens d’installation, de raccordement et de façonnage
utilisés reste la responsabilité du bureau d’études et/ou de
l’installateur concerné. La sélection de matériaux ou de
moyens de mise en œuvre inadaptés pourrait provoquer
la défaillance du réseau.
L’acier inoxydable et autres métaux réputés non corrosifs
peuvent être contaminés lors de leur façonnage ou instal-
lation. Toute contamination éventuelle pourrait entraîner la
corrosion et la défaillance prématurée du réseau. Il convient
donc d’effectuer une étude approfondie afin d’assurer la
compatibilité des matériaux et des méthodes d’installation
envisagés vis-à-vis des conditions d’exploitation (milieu
chimique, température, etc.) prévues avant tout tentative
d’installation.
Le système d’entraînement 600-I est prévu pour les têtes
de filière orientables RIDGID 11-R pour tuyaux de
1
/
8
" à
1
1
/
4
" de diamètre. Le système d’entraînement 690-I est
prévu pour les têtes de filière orientables RIDGID 11-R
pour tuyaux de 1
1
/
4
" à 2" de diamètre. Un adaptateur per-
met l’utilisation des têtes de filière de
1
/
8
" à 1
1
/
4
" sur le sys-
tème d’entraînement 690-I. Le 690-I est équipé d’un
système de retenu qui permet de retenir à la fois l’adapta -
teur et les têtes de filière de 1
1
/
2
" à 2".

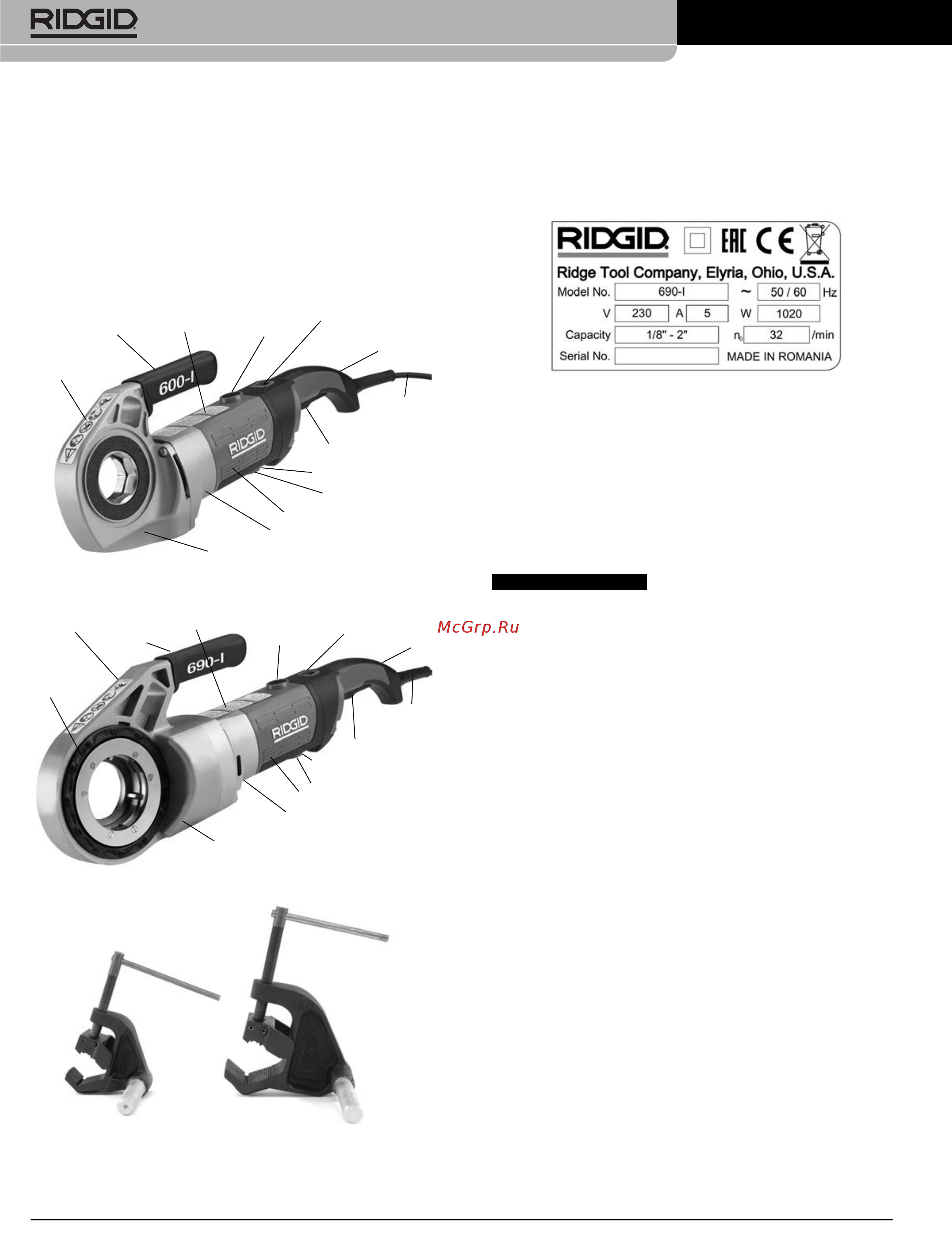

Figure 1 – Fileteuse 600-I
Figure 2 – Fileteuse type 690-I
Figure 3 – Supports de système d’entraînement type 602
et 692
20
Systèmes d’entraînement 600-I et 690-I
AVIS IMPORTANT
Cordon
d’alimentation
Poignée
Inverseur
de rotation
Symbole de
sécurité (115V)
Gâchette
Poignée
Symboles de
sécurité (tous)
Moteur
Plaque signalétique
Carter du ventilateur
Carter d’engrenages
Capuchon
de balai
Capuchon de balai
Cordon
d’alimentation
Poignée
Inverseur
de rotation
Etiquette de
sécurité (115V)
Capuchon
de balai
Couronne
d’entraînement
Poignée
Etiquette de
sécurité (tous)
Moteur
Plaque signalétique
Carter du ventilateur
Carter d’engrenages
Capuchon de balai
Gâchette
