39
Accionamientos motorizados 600-I y 690-I
Montaje del cabezal roscador
5. Montaje de un cabezal roscador o adaptador para
1
1
/
2
" o 2" en la máquina 690-I:
a. Asegure que el interruptor ON/OFF no esté oprimi-
do y que esté desenchufado el accionamiento
motorizado.
b. Haga girar el aro impulsor hacia la izquierda para
abrir la posición. Encaje a fondo el extremo ranu-
rado del cabezal roscador o adaptador (si se nece-
sita) en el accionamiento motorizado
(Figura 7).
c. Suelte el aro impulsor y confirme que esté bien
encajado el cabezal roscador o adaptador.
d. Para desmontar el cabezal roscador o adaptador,
siga este procedimiento en orden inverso.

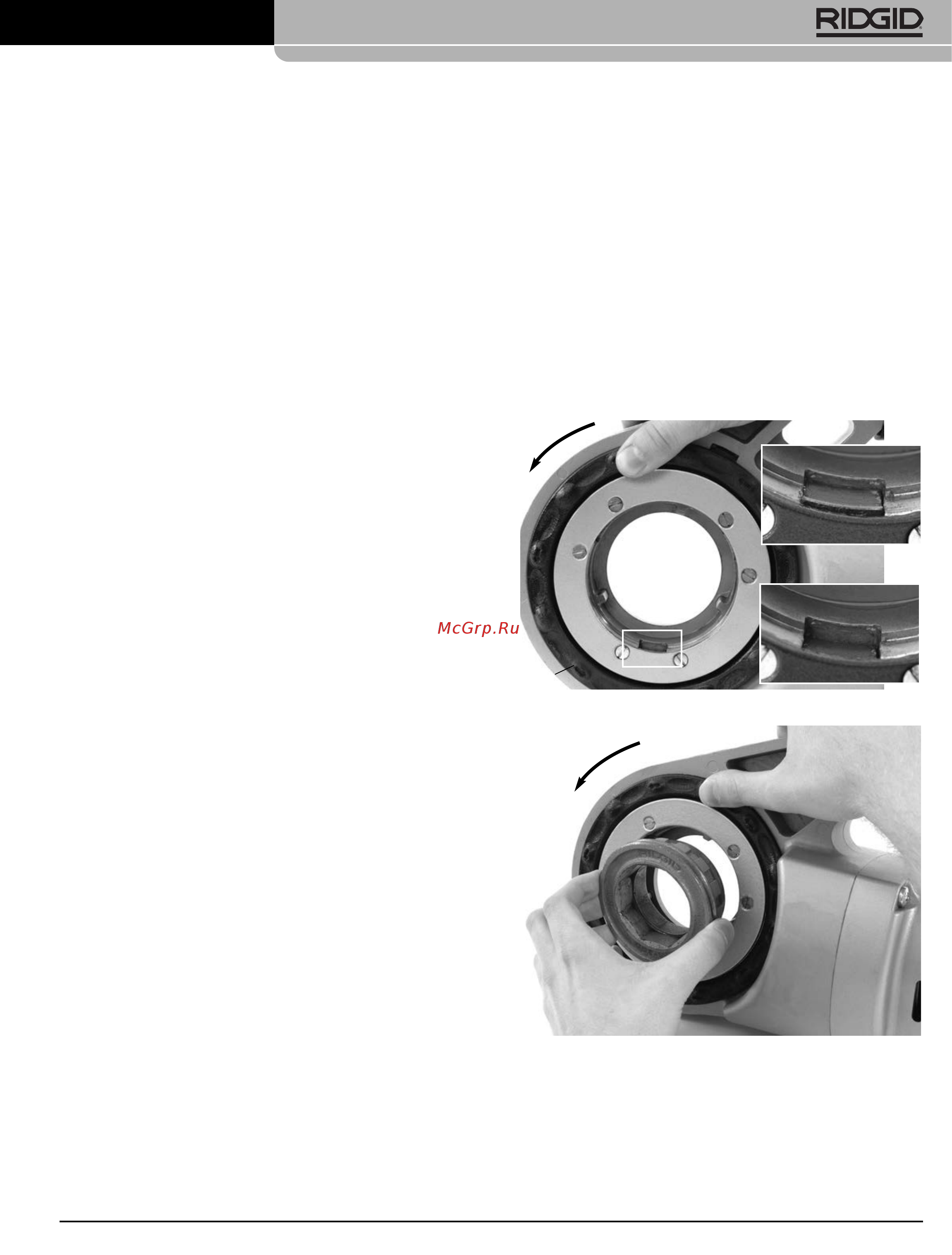

Figura 7 – Aro impulsor en posición abierta o cerrada
Figura 8 – Montaje del adaptador en la máquina 690-I
6. Montaje de un cabezal roscador de 1
1
/
4
" o menos:
a. Asegure que el interruptor ON/OFF no esté oprimi-
do y que esté desenchufado el accionamiento
motorizado del tomacorriente.
b. Si se necesita el adaptador, colóquelo en la má -
quina 690-I
(Figura 8).
piezas giratorias y causar lesiones por aplastamien-
to o golpes.
Asegure que el tubo tenga soporte. Esto reduce el
riesgo de caídas y volcamientos del tubo y de causar
lesiones graves.
No use un accionamiento motorizado sin un inte-
rruptor ON/OFF y un interruptor corredizo F/R que
estén en buen estado de funcionamiento.
Una sola persona debe controlar el trabajo y el inte-
rruptor ON/OFF. No debe operarse con más de una
sola persona. Si se produce un enganche, el operario
debe ser capaz de controlar el interruptor ON/OFF.
1. Revise la zona de trabajo para verificar lo siguiente:
• Hay suficiente luz.
• No hay líquidos, gases ni polvo que puedan incen-
diarse. Si éstos están presentes, no trabaje en ese
lugar hasta que identifique y corrija estos problemas.
Los accionamientos motorizados no son a prueba
de explosiones y pueden generar chispas.
• El lugar para el operario y todos los equipos está
despejado, nivelado y seco, y es estable.
• Hay buena ventilación. No use el aparato durante
períodos prolongados en lugares encerrados pe -
queños.
• Hay un tomacorriente del voltaje apropiado y con el
cableado correcto. Si tiene alguna duda, pida a un
electricista acreditado que inspeccione el toma-
corriente.
• Hay una senda despejada entre la máquina y el
tomacorriente, donde no hay nada que podría
dañar el cable.
2. Inspeccione el tubo que va a roscar y los acoplamien-
tos correspondientes, para confirmar que el accio -
namiento motorizado que ha seleccionado es la
máquina apropiada para la tarea. Vea las
Especifi -
caciones.
No use la máquina para roscar material
que no sea lineal y recto.
Puede encontrar máquinas para otras aplicaciones
en el catálogo de Ridge Tool, en línea en
www.RIDGID.com o llame al Departamento de
Servicio Técnico de Ridge Tool al 800-519-3456.
3. Asegure que se hayan inspeccionado correctamente
los aparatos que usará.
4. Prepare el tubo adecuadamente, según sea nece-
sario. Asegure que el corte del tubo sea recto y que
esté desbarbado. Los tubos cortados en ángulo
pueden dañar las terrajas durante el roscado o difi-
cultar la conexión con el cabezal roscador.
Abierto
Cerrado
ABRIR
Aro
impulsor
ABRIR
