21

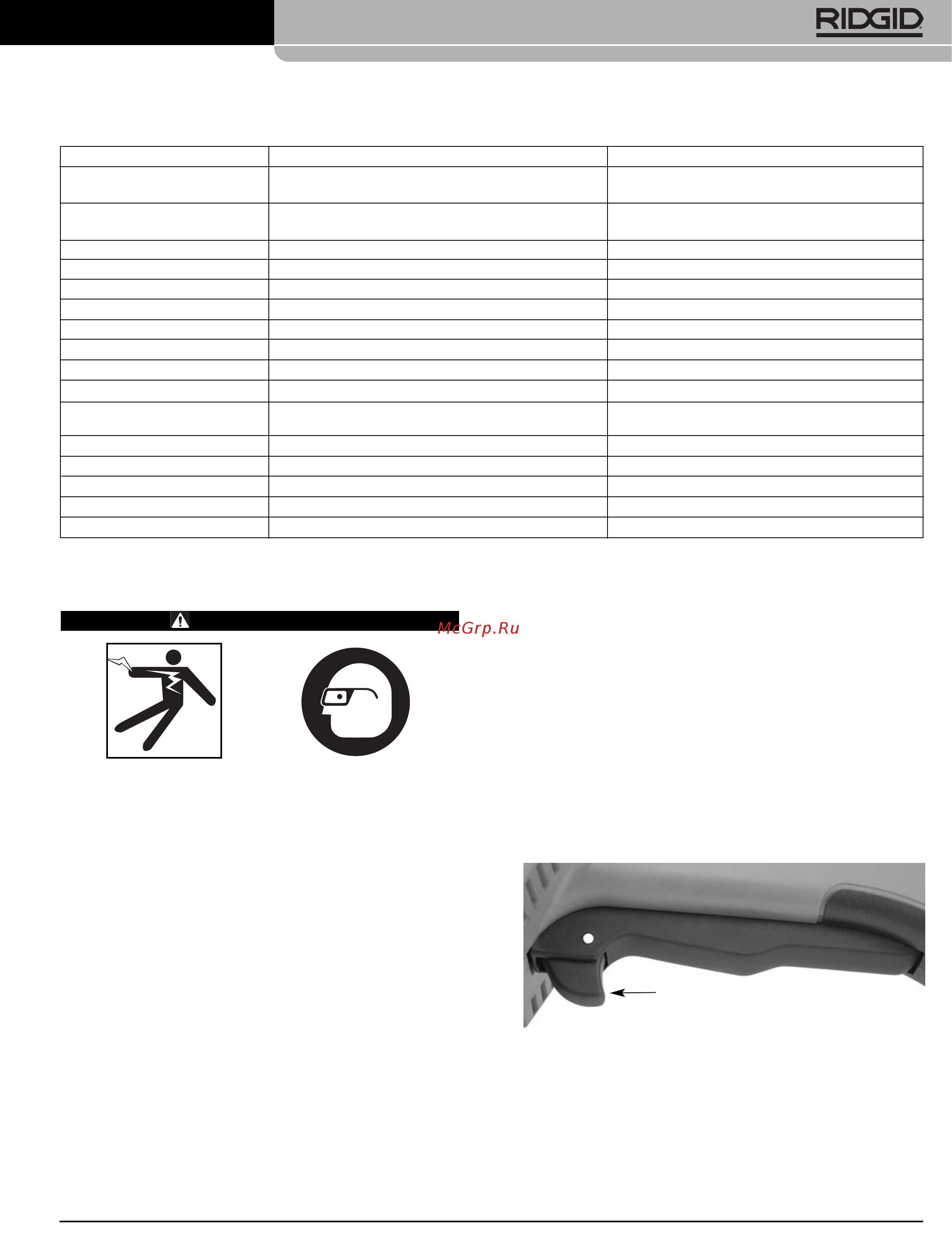

Systèmes d’entraînement 600-I et 690-I
Paramètre Fileteuse 600-I Fileteuse 690-I
Diamètre des tuyaux ø
1
/
8
à 1
1
/
4
pouces ø
1
/
8
à 2 pouces
(ø 3 à 32 mm) (ø 3 à 50 mm)
Maintien de la tête de filetage Ressort annulaire Mécanisme de retenue (ø 1
1
/
2
à 2 pouces)
Ressort annulaire (ø
1
/
8
à 1
1
/
4
pouces)
Filetages à gauche Oui Oui
Supports de système d’entraînement Types 602 et 601 Types 692 et 691
Adaptateur N/A Pour tête de filière ø
1
/
8
à 1
1
/
4
pouces
Moteur Type universel monophasé Type universel monophasé
Watts 1270 (115V) / 1020 (230V) 1270 (115V) / 1020 (230V)
Tension / Phases 115V mono, 230V mono 115V mono, 230V mono
Ampere 12A (115V), 5A (230V) 12A (115V), 5A (230V)
Régime de rotation (t/min.) 36 (115V), 32 (230V) 36 (115V), 32 (230V)
Commandes Inverseur de rotation Inverseur de rotation
Gâchette bi-étagée Gâchette bi-étagée
Carter d’engrenages Alu moulé, lubrification permanente Alu moulé, lubrification permanente
Longueur 20 pouces (508 mm) 24,13 pouces (613 mm)
Largeur 3,75 pouces (95 mm) 4,75 pouces (121 mm)
Hauteur 7,5 pouces (191 mm) 8 pouces (203 mm)
Poids 12,65 livres (5,7 kg) 21,5 livres (9,6 kg)
Caractéristiques techniques
Inspection préalable
AVERTISSEMENT
Examinez le système d’entraînement avant chaque
intervention afin de corriger toute anomalie éven -
tuelle susceptible d’endommager l’appareil ou
d’augmenter les risques de choc électrique, d’écra -
se ment ou d’autres blessures corporelles.
1. Débranchez le système d’entraînement.
2. Nettoyez soigneusement le système d’entraînement,
notamment au droit de ses poignées et comman-
des, ainsi que son support de système d’entraîne -
ment. Cela facilitera l’inspection de l’appareil et
assurera une meilleure manipulation du système
d’entraînement.
3. Examiniez le système d’entraînement et son sup-
port de système d’entraînement pour :
• Signes de détérioration du cordon d’alimentation
ou de sa fiche.
• Un bon assemblage et entretien de l’appareil, ainsi
que son intégralité.
• Signes d’éléments endommagés, désalignés ou
grippés.
• Le bon fonctionnement de son interrupteur marche/ -
arrêt bi-étagé à contact momentané bi-étagée
(Figure 5).
• Le bon état et la propreté des mâchoires du support
de système d’entraînement. Les mâchoires peu-
vent être nettoyées à l’aide d’une brosse métallique.
• La présence et la lisibilité de son étiquette de sécu-
rité.
• Toute anomalie susceptible de nuire à la sécurité et
au bon fonctionnement de l’appareil.
Corrigez toute anomalie éventuelle avant d’utiliser
le système d’entraînement ou son support de système
d’entraînement.
Figure 5A – Gâchette bi-étagée (Marche/Arrêt)
1. Pousser en avant
ARRET
