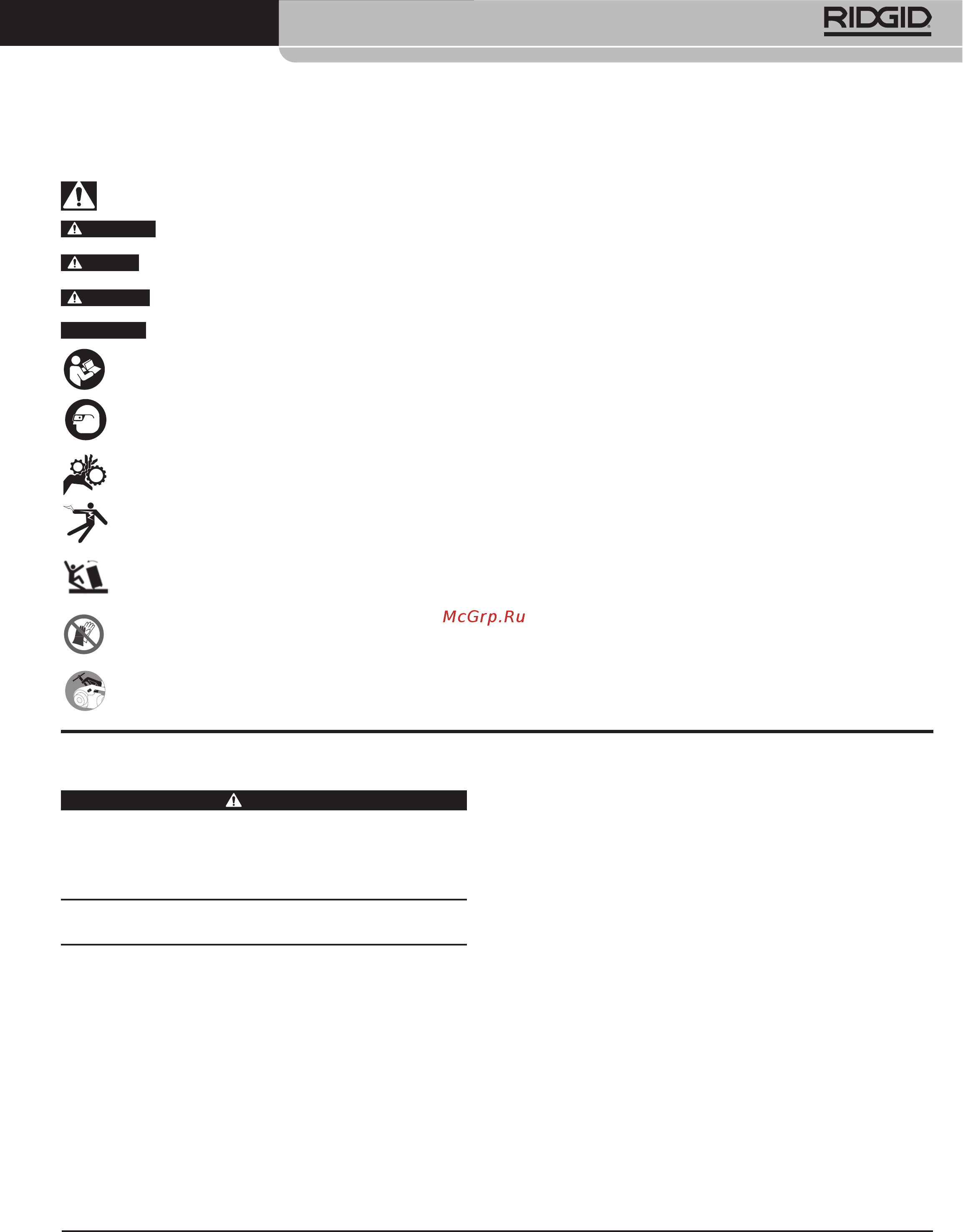

600-I / 690-I Elektrikli El Paftaları
49
Güvenlik Sembolleri
Bu kullanıcı kılavuzunda ve
ürün üstünde güvenlik sembolleri ve işaret sözcükleri, önemli güvenlik bilgilerini iletmek üzere kullanıl-
mıştır. Bu bölüm,
bu işaret sözcüklerinin ve sembollerin anlaşılması için verilmiştir.
Bu güvenlik uyarısı sembolüdür. Sizi potansiyel kişisel yaralanma tehlikesine karşı uyarmak için kullanılır. Muhtemel yaralanma veya
ölümden sakınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.
TEHLİKE
TEHLİKE sakınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak tehlikeli bir durumu gösterir.
UYARI
UYARI sakınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek tehlikeli bir durumu gösterir.
DİKKAT
DİKKAT sakınılmadığı takdirde küçük veya orta derece yaralanmaya yol açabilecek tehlikeli bir durumu gösterir.
BİLDİRİM
BİLDİRİM eşyanın korunmasıyla ilgili bilgileri gösterir.
Bu sembol ekipmanı kullanmadan önce kullanıcı kılavuzunun dikkatlice okunması gerektiği anlamına gelir. Kullanıcı kılavuzu ekip-
manın güvenli ve düzgün kullanımına dair önemli bilgiler içerir.
Bu sembol göz yaralanması riskini azaltmak için ekipmanı taşırken veya kullanırken daima yan korumaları olan güvenlik gözlükleri
veya koruyucu gözlüklerin takılması gerektiğini gösterir.
Bu sembol parmakların, ellerin, kıyafetlerin ve diğer nesnelerinezilmelere neden olacak şekilde dişlilerin veya diğer döner parçaların
arasına kaptırılma riskine işaret eder.
Genel Elektrikli Alet Güvenlik Uyarıları*
UYARI
Tüm güvenlik uyarılarını ve talimatlarını okuyunuz.
Uyarı ve talimatların tam olarak takip edilmemesi
elektrik çarpması, yangın ve/veya ağır yaralanmala-
ra yol açabilir.
TÜM UYARI VE TALİMATLARI GELECEKTE BAŞ-
VURMAK ÜZERE SAKLAYINIZ!
Uyarılardaki “elektrikli alet” terimi elektrik hattından (kablolu)
ya da pil ile (kablosuz) çalışan elektrikli aletleri kapsar.
Çalışma Alanı Güvenliği
• Çalışma alanınızı temiz tutun ve iyi aydınlatın Dağınık
ve karanlık alanlar kazalara yol açabilir.
• Elektrikli aletleri alev alabilen sıvıları, gazların ya da
tozların olduğu patlayıcı ortamlarda kullanmayın.
Elektrikli makineler toz ya da gazları tutuşturabilecek kı-
vılcımlar üretebilirler.
• Elektrikli aletleri kullanırken çocukları ve izleyenleri
uzakta tutun.. Dikkatinizi dağıtan şeyler kontrolü kaybet-
menize sebep olabilir.
Elektrik Güvenliği
• Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fişle-
ri hiçbir şekilde değiştirmeyin. Topraklanmış elektrikli
aletler ile adaptör fişi kullanmayın. Değiştirilmemiş fişler
ve uygun prizler elektrik çarpma tehlikesini azaltacaktır.
•
Aletin gövdesini borular, radyatörler, ocaklar ve buzdolap-
ları gibi topraklanmış yüzeylerle temas ettirmekten kaçının.
Eğer vücudunuz topraklanmışsa elektrik çarpması ihtimali artar.
• Elektrikli aletleri yağmura ya da ıslak koşullara maruz
bırakmayın. Elektrikli alete giren su, elektrik çarpması ih-
timalini artırır.
Bu sembol elektrik çarpması riskini gösterir.
Bu sembol makinenin devrilerek çarpma veya ezilmeden kaynaklanan yaralanmalara yol açma tehlikesi olduğunu belirtir.
Bu sembol dolanma riskini azaltmak için bu makineyi çalıştırırken eldiven giyilmemesi gerektiği anlamına gelir.
Bu sembol diş açma kuvvetlerine direnç göstermek, kontrolü iyileştirmek ve çarpma, ezilme ve/veya başka yaralanmaların meydana
gelme riskini azaltmak için destek cihazları kullanılması gerektiği anlamına gelir.
* Bu kılavuzun Genel Elektrikli Alet Güvenlik Uyarıları bölümünde kullanılan metin, kanunlar gereği geçerli UL/CSA/EN 60745 standardından harfi harfine alınmıştır. Bu
bölüm, pek çok farklı elektrikli makine için genel güvenlik uygulamalarını içerir. Önlemlerin hepsi her makinede geçerli olmayıp bazıları bu makinede geçerli değildir.
