600-I / 690-I Elektrikli El Paftaları
59
11-R Pafta Kafalarındaki Paftaların Değiştirilmesi
RIDGID 11-R Pafta Kafalarına takmak için çeşitli paftalar mev-
cuttur. Seçenekleri görmek için kataloga bakın.
1. Dört vidayı
4
kapaktan
2
çıkarıp kapak plakasını sö-
kün.
2. Eski paftaları
3
pafta kafasından çıkarın.
3. Numaralı kenar yukarı bakacak şekilde yeni paftaları yu-
vaların içine sokun. Paftalardaki rakamlar, pafta kafası
yuvalarındakilere eşleşmelidir. Paftaları daima set olarak
değiştirin.

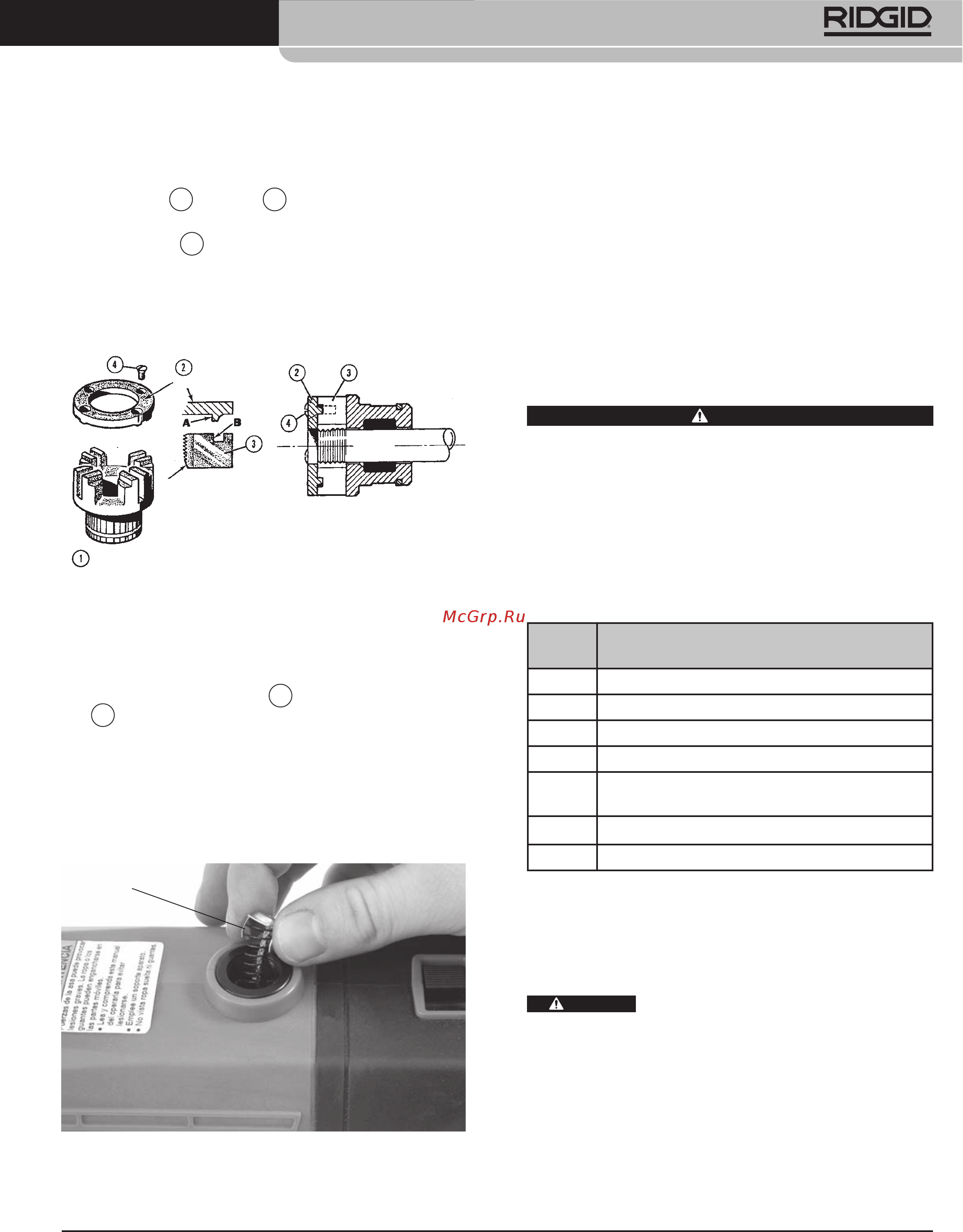

Şekil 17 - Paftaların Pafta Kafasına Takılması
Kapak
Vidalar
Pafta Kafası
Boğaz (Aşağı
Konumda)
Yukarı
Paftalar
Boru
4. Kapak plakasını geri takıp dört vidayı hafif şekilde sıkın.
5. Pafta diş açmaya başlayıncaya kadar pafta kafasını ha-
lihazırda diş açılmış boru üstüne yerleştirin. Bu, kapak
plakası üstünde tırnaklara
4
karşı paftalardaki stoperi
4
dışa doğru iter ve boyutu doğru şekilde ayarlar.
6. Dört vidayı sağlam şekilde sıkın. Dişli boruyu çıkarıp bir
test kesimi yapın.
Motordaki Fırçaların Değiştirilmesi
Motor fırçalarını her 6 ayda bir kontrol edin. ⁄" (8 mm) altına
aşındıklarında değiştirin.
Şekil 18 - Fırçanın Takılması
Fırça
1. Makineyi güç kaynağından ayırın.
2. Fırça keplerini gevşetin (Şekiller 1 ve 2). Fırçaları çıkarıp
inceleyin. ⁄" (8 mm) altına aşındıklarında değiştirin. Ko-
mütatörü aşınma açısından kontrol edin Aşırı derecede
aşınmışsa makineyi servise gönderin.
3. Fırçaları geri takın/yeni fırçalar takın ve fırça keplerini
sağlam bir şekilde sıkın.
4. Kullanmadan önce fırçaların komütatöre oturmasını
sağlamak için üniteyi rölantide 15 dakika ileri yönde,
ardından 15 dakika geri yönde çalıştırmak iyi bir uygu-
lamadır.
Aksesuarlar
UYARI
Ağır yaralanma riskini azaltmak için sadece aşağı-
da listelenenler gibi 600-I ve 690-I Elektrikli El Paf-
taları ile kullanım için özel olarak tasarlanıp tavsiye
edilen aksesuarları kullanın. Başka aletlerle kulla-
nıma uygun olan başka Aksesuarlar, 600-I ve 690-I
Elektrikli El Paftaları ile kullanıldığında tehlikeli
olabilir.
600-I ve 690-I Elektrikli El Paftası Aksesuarları
Katalog
No.
Tanım
45923 602 Destek Kolu
45928 692 Destek Kolu
46668 600-I Taşıma Çantası
46673 690-I Taşıma Çantası
10883 1 Galon (3,8 litre) Nu-Clear Yağ ile birlikte
418 Yağlayıcı
16703 425 ⁄" - 2½" TRISTAND Mengene
36273 460-6 ⁄" - 6" TRISTAND Mengene
Alete özgü aksesuarlarla ilgili daha fazla bilgi RIDGID kata-
logunda ve çevrimiçi olarak aşağıdaki adresten bulunabilir:
www.RIDGID.com
Makinenin Depolanması
UYARI
Elektrikli El Paftaları kapalı mekanda veya
yağmurlu havalarda iyice örtülmüş şekilde saklanmalıdır.
Makineyi, çocukların ve makinelere aşina olmayan insanların
ulaşamayacağı kilitli yerlerde saklayın. Bu makineler, eğitimsiz
kullanıcıların elinde ciddi yaralanmalara sebep olabilir.
