13
Действие 3

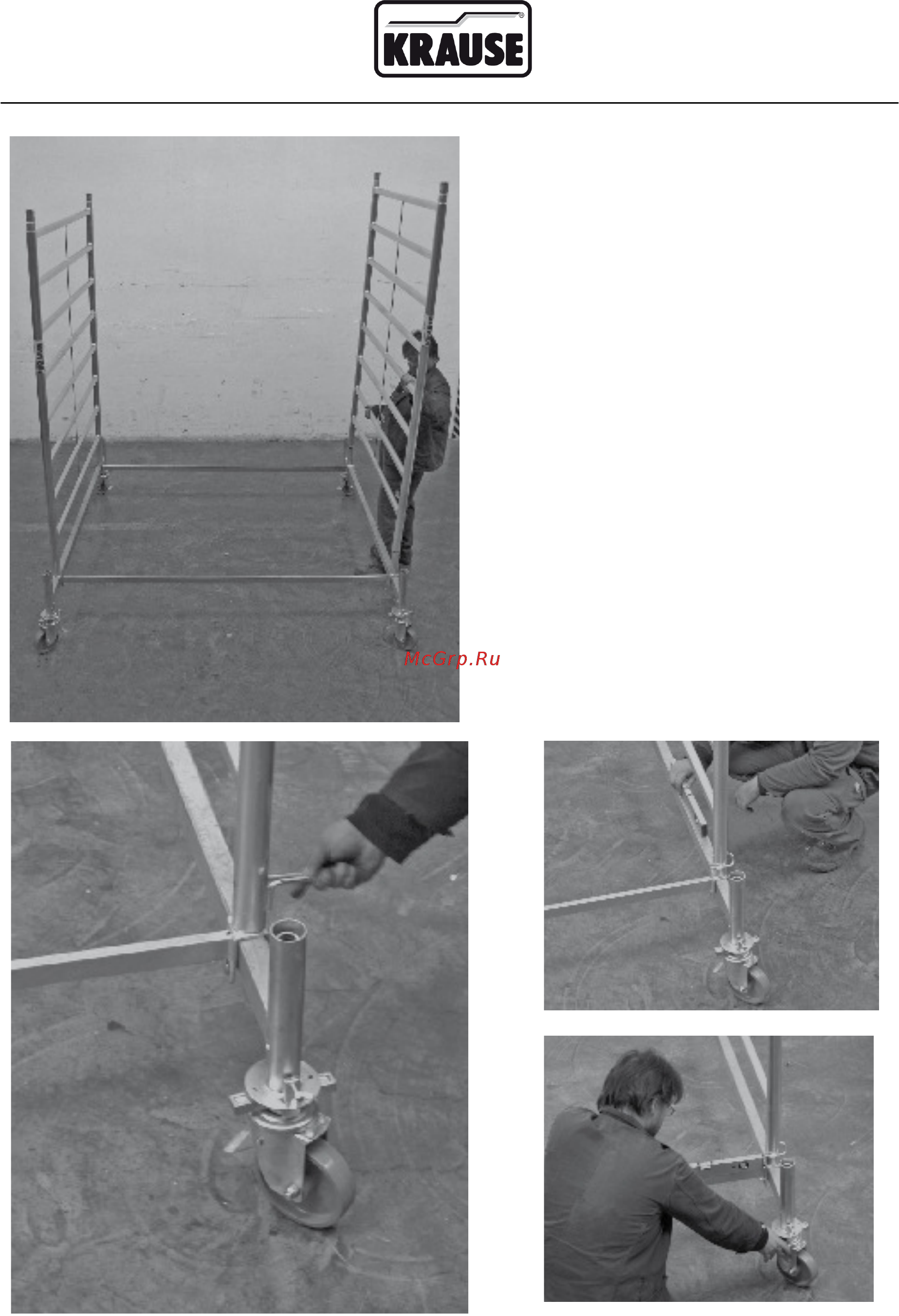

Сместите базовые переклади-
ны так, чтобы можно было
сверху одеть 2 м вертикальные
рамы и зафиксируйте соедине-
ния замыкателями. Крепко за-
тяните гайки базовых перекла-
дин. Затем выровняйте под-
мости при помощи уровня по
продольной и поперечной сто-
ронам. Выравнивание проис-
ходит посредством ходовых
роликов, регулируемых по вы-
соте.
