KRAUSE STABILO 735270 [21/40] Действие 10
![KRAUSE STABILO 735270 [21/40] Действие 10](/views2/1391492/page21/bg15.png)
19

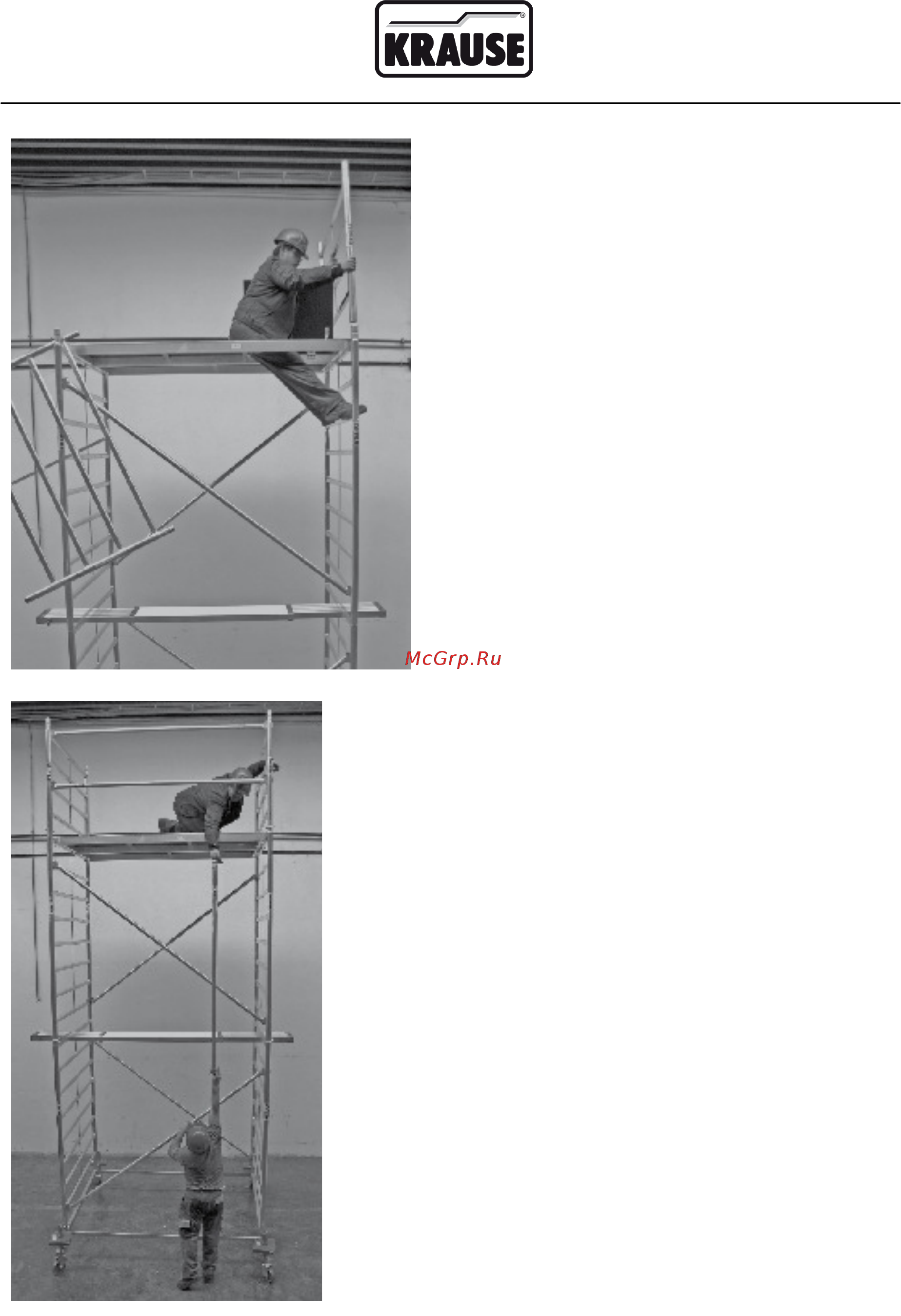

Осторожно
поднимитесь через люк
помоста наверх. Бокового ограждения
еще нет! Установите верхние 1м верти-
кальные рамы и зафиксируйте их за-
мыкателями.
Действие 10
Напарник
должен подать Вам боковые
перекладины, чтобы Вы их установили
и зафиксировали.
