20

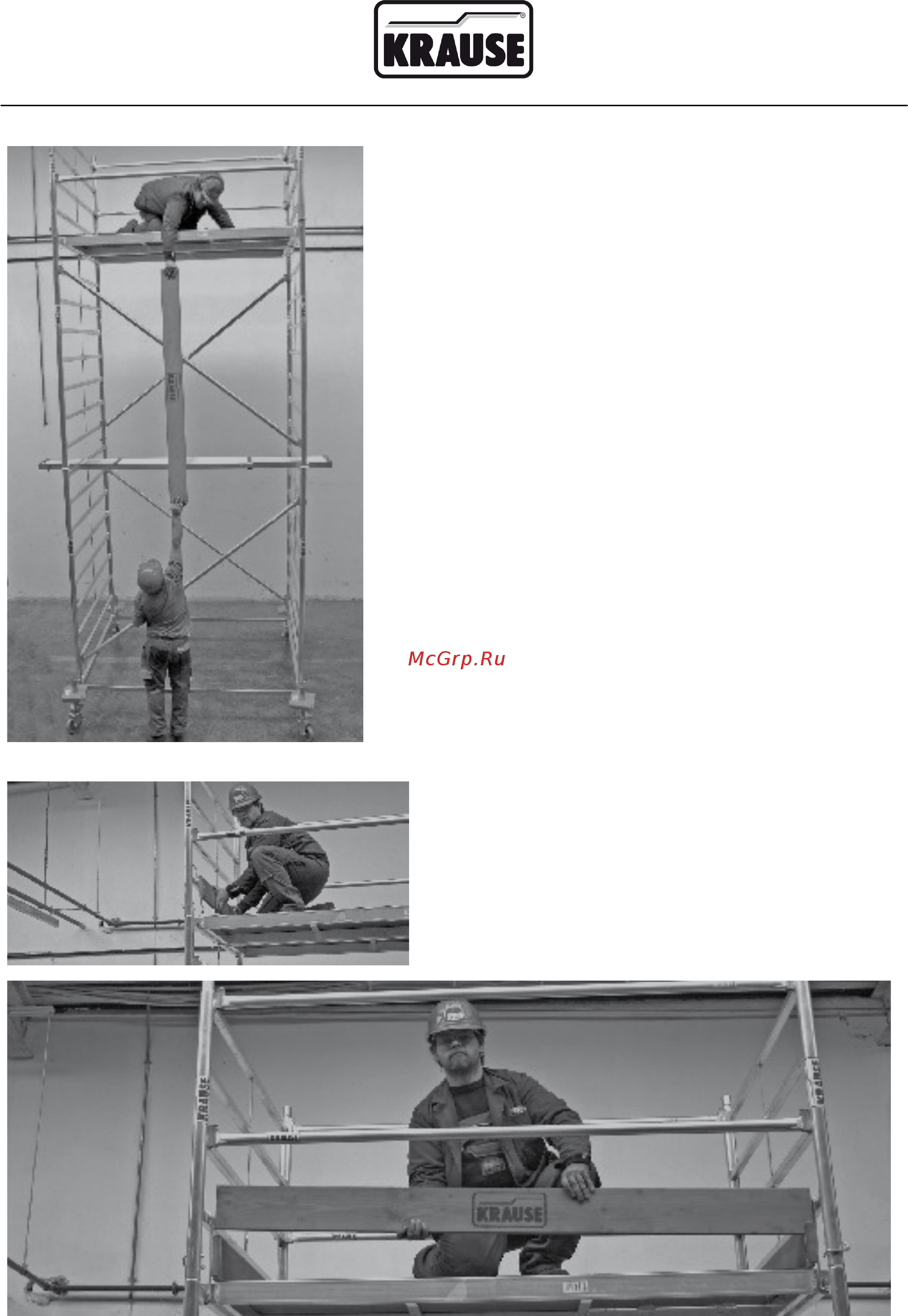

Действие 11
Напарник подаёт оба продольных и оба
поперечных борта.
Действие 12
Установите сначала поперечные борта
как на картинке слева. Затем вставьте
пр
одольные борта сверху в пазы (см.
нижнюю картинку.
